申请日2018.03.29
公开(公告)日2018.06.29
IPC分类号C02F11/12
摘要
本发明公开了一种工业污泥处理用干化处理装置，包括装置本体和热油箱，所述装置本体的中部安装有转动轴，所述转动轴的下端转动连接有电机，所述转动轴的外侧设有螺旋桨，所述装置本体的侧面设有进料口，所述装置本体的下端设有出料口，所述装置本体的上端设有盖板，所述盖板的内部设有蒸发孔，所述装置本体的侧面通过进油管与热油箱连通设置，所述进油管的外侧分别安装有导热油加热器和热油泵，所述进油管连接有导油管，所述导油管贯穿装置本体的内部连接有出油管，所述出油管与热油箱连通设置。本发明结构简单，热量传递快速，加速液体蒸发，降低干化时间，能量得到循环利用，降低热能的浪费，使用安全方便。
权利要求书

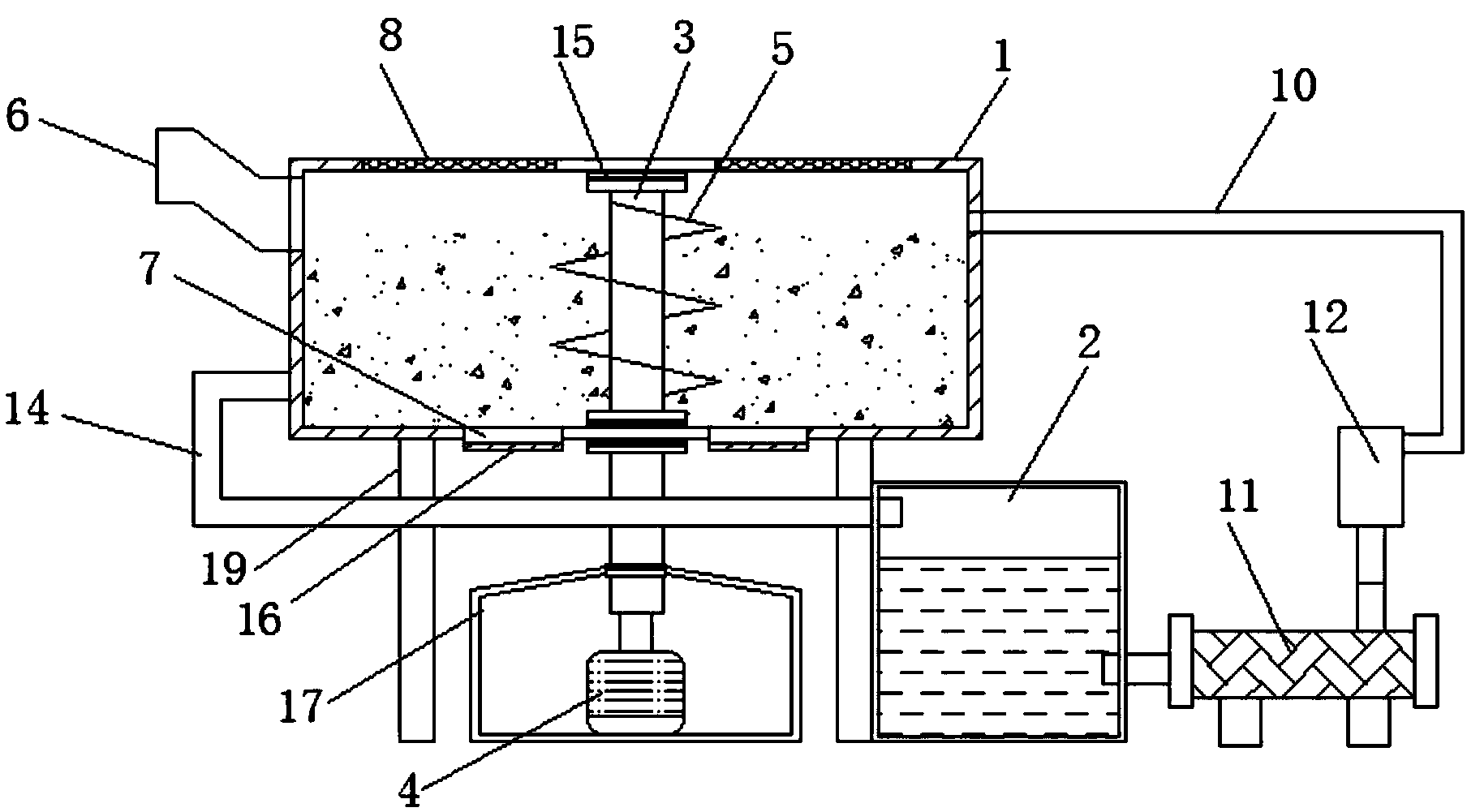

1.一种工业污泥处理用干化处理装置，包括装置本体(1)和热油箱(2)，其特征在于：所述装置本体(1)的中部安装有转动轴(3)，所述转动轴(3)的下端转动连接有电机(4)，所述转动轴(3)的外侧设有螺旋桨(5)，所述装置本体(1)的侧面设有进料口(6)，所述装置本体(1)的下端设有出料口(7)，所述装置本体(1)的上端设有盖板(8)，所述盖板(8)的内部设有蒸发孔(9)，所述装置本体(1)的侧面通过进油管(10)与热油箱(2)连通设置，所述进油管(10)的外侧分别安装有导热油加热器(11)和热油泵(12)，所述进油管(10)连接有导油管(13)，所述导油管(13)贯穿装置本体(1)的内部连接有出油管(14)，所述出油管(14)与热油箱(2)连通设置。
2.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述转动轴(3)贯穿装置本体(1)的下端设置，且所述转动轴(3)通过转动轴承(15)连接在装置本体(1)的上下端。
3.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述出料口(6)设有两组，且所述出料口(6)的外侧设有封盖(16)。
4.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述电机(4)的外侧设有防护壳(17)，且所述防护壳(16)与电机(4)的输出端通过转动轴承(15)连接。
5.根据权利要求4所述的一种工业污泥 处理用干化处理装置，其特征在于：所述防护壳(17)的上端呈锥形设置。
6.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述导油管(13)由铝合金管设置，且所述导油管(13)呈螺旋状设置在装置本体(1)的内壁。
7.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述进油管(10)和出油管(14)的外侧均套接有隔热棉(18)，且所述进油管(10)和出油管(14)分别连接在装置本体(1)的上部和下部。
8.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述进料口(6)倾斜向上设置，且所述进料口(6)的最高高度大于装置本体(1)的最高高度10-20cm。
9.根据权利要求1所述的一种工业污泥处理用干化处理装置，其特征在于：所述装置本体(1)的下端设有支柱(19)，且所述支柱(19)设有3-4组。
说明书
一种工业污泥处理用干化处理装置
技术领域
本发明属于工业环保技术领域，具体涉及一种工业污泥处理用干化处理装置。
背景技术
污水是现代生活和工业生产的产物，污水会破坏生态环境，危害人类健康。所以污水处理已经成为迫切的任务。在污水处理过程中会产生大量的污泥，污泥带来新的问题，因为污泥是由污水中的污染物富积而成，有害污染物的含量更高，若不及时有效的处理，对环境的危害更大，特别是工业污水产生的污泥更是具有巨大的危害。
污泥在进行处理时需要进行干化，现有的干化处理设备通过向将具有一定热量的热烟气或热空气通入污泥干燥机，通过与污泥进行直接接触，使污泥中的水分吸收热量后气化蒸发，这样会造成热量的不可回收利用，造成大量的热能浪费，且污泥一般是静置不动的，在进行热量传递时不够充分和快速。为此，我们提出一种工业污泥处理用干化处理装置，以解决上述背景技术中提到的问题。
发明内容
本发明的目的在于提供一种工业污泥处理用干化处理装置，在进行热传递时对污泥进行适当的搅拌，增加热量传递速率，加快液体蒸发，且热量的载体进行循环利用，降低热能的浪费，以解决上述背景技术中提出的问题。
为实现上述目的，本发明提供如下技术方案：一种工业污泥处理用干化处理装置，包括装置本体和热油箱，所述装置本体的中部安装有转动轴，所述转动轴的下端转动连接有电机，所述转动轴的外侧设有螺旋桨，所述装置本体的侧面设有进料口，所述装置本体的下端设有出料口，所述装置本体的上端设有盖板，所述盖板的内部设有蒸发孔，所述装置本体的侧面通过进油管与热油箱连通设置，所述进油管的外侧分别安装有导热油加热器和热油泵，所述进油管连接有导油管，所述导油管贯穿装置本体的内部连接有出油管，所述出油管与热油箱连通设置。
优选的，所述转动轴贯穿装置本体的下端设置，且所述转动轴通过转动轴承连接在装置本体的上下端。
优选的，所述出料口设有两组，且所述出料口的外侧设有封盖。
优选的，所述电机的外侧设有防护壳，且所述防护壳与电机的输出端通过转动轴承连接。
优选的，所述防护壳的上端呈锥形设置。
优选的，所述导油管由铝合金管设置，且所述导油管呈螺旋状设置在装置本体的内壁。
优选的，所述进油管和出油管的外侧均套接有隔热棉，且所述进油管和出油管分别连接在装置本体的上部和下部。
优选的，所述进料口倾斜向上设置，且所述进料口的最高高度大于装置本体的最高高度10-20cm。
优选的，所述装置本体的下端设有支柱，且所述支柱设有3-4组。
与现有技术相比，本发明的有益效果是：
1、通过在装置本体的内部安装有转动轴，并在转动轴的外侧设有螺旋桨，同时在转动轴的下端转动连接有电机，在进行加热时，可以对污泥进行转动搅拌，增加热量的传递速率，是液体蒸发加速;
2、通过在装置本体的内壁设有导油管，并将进油管和出油管分别与导油管和热油箱连通，在导热油加热器中进行加热，并在热油泵的驱动下进行循环流动，该组合机构将热能载体进行循环利用，不仅对污泥持续加热，且降低热能的损耗;
3、本发明结构简单，热量传递快速，加速液体蒸发，降低干化时间，能量得到循环利用，降低热能的浪费，使用安全方便。
