申请日2018.02.10
公开(公告)日2018.07.31
IPC分类号B65F9/00
摘要
本发明公开了一种自动污水垃圾中转站，包括地面、箱体、排污管、压板、第二液压缸和第三液压缸，所述地面的顶部开设有凹槽，所述凹槽的内腔设置有箱体，所述箱体的左右两侧壁均安装有放置块，所述凹槽的内腔左右两侧壁安装有限位块，所述放置块放置于限位块的顶部。本发明通过重力传感器反馈数据给处理器，当重量达到预设值的时候，处理器会自动启动第一液压缸使得第一活塞杆带动压板下压将箱体内的垃圾进行压缩，使得体积减小，同时污水通过通孔流走，使得重量减轻，当压缩排污完成后，处理器会通过无线模块将信号传送给垃圾运输中心，提示及时将垃圾运走，较为实用，适合广泛推广与使用。
权利要求书

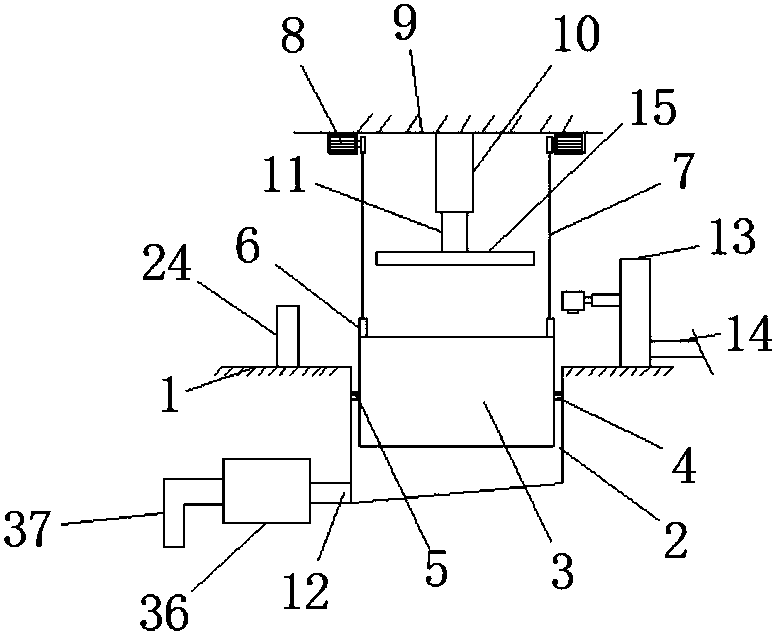

1.一种自动污水垃圾中转站，包括地面(1)、箱体(3)、排污管(12)、压板(15)、第二液压缸(22)和第三液压缸(29)，其特征在于：所述地面(1)的顶部开设有凹槽(2)，所述凹槽(2)的内腔设置有箱体(3)，所述箱体(3)的左右两侧壁均安装有放置块(5)，所述凹槽(2)的内腔左右两侧壁安装有限位块(5)，所述放置块(4)放置于限位块(5)的顶部，所述箱体(1)的顶部四角处均安装有连接块(6)，所述连接块(6)的顶部连接有连接绳(7)的一端，所述连接绳(7)的另一端连接于电机(8)的传动轴外端，所述电机(8)安装于墙体(9)的顶部，所述墙体(9)的顶部中间处安装有第一液压缸(10)，所述第一液压缸(10)的底部插接有活塞杆(11)，所述活塞杆(11)的底部安装有压板(15)，所述地面(1)的顶部左侧安装有控制箱(24)，所述地面(1)的顶部右侧安装有冲刷箱(13)，所述冲刷箱(13)的右端连通有消毒水管(14)，所述凹槽(2)的底部左侧连通有排污管(12)，所述排污管(12)的外端连通有过滤箱(36)的一端，所述过滤箱(36)的另一端连通有外排管(37);
所述控制箱(24)的内腔安装有处理器(25)，所述处理器(25)的右侧安装有无线模块(26)，所述箱体(24)表面安装有操作屏(27)。
说明书
自动污水垃圾中转站
技术领域
本发明涉及一种垃圾中转站，特别涉及一种自动污水垃圾中转站。
背景技术
随着人们生活水平不断提高，对环境条件的要求也日益提高，城乡传统意义的垃圾站已不能满足人们对高效、环保、节能低耗等新概念的要求，因此压缩式垃圾站的推广势在必行。压缩式垃圾中转站以其占地面积小，隐蔽性好，空间结构合理等优势，引领着垃圾中转站行业的发展，现有的垃圾中转站是将垃圾放置于某处进行压缩减小体积后运走的装置，现有的在一些垃圾中转站中经常发现衔接不及时，垃圾中转站的垃圾在很多的情况下，运输的车辆不能及时将其拉走，现有的垃圾中转站不具备将垃圾中的污水进行排出的功能，从而导致垃圾压缩后污水在垃圾中转站中造成一定的污染，中转站的环境严重受损，在压缩过后，需要将垃圾运走，由于压缩，使得垃圾容易卡在压缩箱内，难以清理，而且在不使用的时候，垃圾中转站残留的污渍滋生细菌导致周边环境严重受影响，因此，我们提出一种自动排出污水的垃圾中转站。
发明内容
本发明的主要目的在于提供一种自动污水垃圾中转站，可以有效解决背景技术中现有的在一些垃圾中转站中经常发现衔接不及时，垃圾中转站的垃圾在很多的情况下，运输的车辆不能及时将其拉走，现有的垃圾中转站不具备将垃圾中的污水进行排出的功能，从而导致垃圾压缩后污水在垃圾中转站中造成一定的污染，中转站的环境严重受损，在压缩过后，需要将垃圾运走，由于压缩，使得垃圾容易卡在压缩箱内，难以清理，而且在不使用的时候，垃圾中转站残留的污渍滋生细菌导致周边环境严重受影响的问题。
为实现上述目的，本发明采取的技术方案为：
一种自动污水垃圾中转站，包括地面、箱体、排污管、压板、第二液压缸和第三液压缸，所述地面的顶部开设有凹槽，所述凹槽的内腔设置有箱体，所述箱体的左右两侧壁均安装有放置块，所述凹槽的内腔左右两侧壁安装有限位块，所述放置块放置于限位块的顶部，所述箱体的顶部四角处均安装有连接块，所述连接块的顶部连接有连接绳的一端，所述连接绳的另一端连接于电机的传动轴外端，所述电机安装于墙体的顶部，所述墙体的顶部中间处安装有第一液压缸，所述第一液压缸的底部插接有活塞杆，所述活塞杆的底部安装有压板，所述地面的顶部左侧安装有控制箱，所述地面的顶部右侧安装有冲刷箱，所述冲刷箱的右端连通有消毒水管，所述凹槽的底部左侧连通有排污管，所述排污管的外端连通有过滤箱的一端，所述过滤箱的另一端连通有外排管。
进一步的，所述箱体的内腔底部开设有通孔，所述箱体的底部中间处安装有重力传感器，所述箱体的右侧壁通过铰链铰接有箱门，所述箱门通过扣件和箱体可拆卸式扣接，所述箱体的内腔左侧壁开设有凹槽，所述凹槽内安装有推板，所述箱体的左侧壁安装有放置箱，所述放置箱的内腔安装有第二液压缸，所述第二液压缸的右端插接有第二活塞杆，所述的第二活塞杆贯穿放置箱和箱体的左侧壁且与推板的左侧壁连接。
进一步的，所述控制箱的内腔安装有处理器，所述处理器的右侧安装有无线模块，所述箱体表面安装有操作屏。
进一步的，所述冲刷箱内腔安装有水泵，所述消毒水管贯穿冲刷箱且与水泵的一端连通，所述水泵的另一端连通有软管的一端，所述软管的另一端贯穿冲刷箱且与带喷头的冲刷管连通，所述冲刷箱的外壁安装有第三液压缸，所述第三液压缸的外端插接有第三活塞杆，所述第三活塞杆的外端和带喷头的冲刷管外壁连接。
进一步的，所述过滤箱的内腔左右两侧分别安装有活性炭过滤网板和纤维过滤网板，所述限位过滤网板的右侧壁安装有紫外线发生器。
进一步的，所述第一液压缸、第二液压缸和第三液压缸的液压输出端分别与第一活塞杆、第二活塞杆和第三活塞杆的液压输入端连接。
进一步的，所述重力传感器的数据输出端和处理器的数据输入端连接，所述处理器的信号输出端通过无线模块和运输中心的信号输入端连接。
进一步的，所述重力传感器的型号为87N-3000S-8C，所述处理器的型号为E7500，所述无线模块为蓝牙模块。
与现有技术相比，本发明具有如下有益效果：
1.本发明的自动污水垃圾中转站，通过重力传感器反馈数据给处理器，当重量达到预设值的时候，处理器会自动启动第一液压缸使得第一活塞杆带动压板下压将箱体内的垃圾进行压缩，使得体积减小，同时污水通过通孔流走，使得重量减轻，当压缩排污完成后，处理器会通过无线模块将信号传送给垃圾运输中心，提示及时将垃圾运走。
2.本发明的自动污水垃圾中转站，在将压缩后的垃圾运走的时候，通过箱体在电机的带动下升起后，然后将运输车移动至箱体底部，然后打开扣件，通过启动其中两组电机使得尾部上升，垃圾会自动掉入运输车中，同时通过第二液压缸使得第二活塞杆带动使得推板将卡在箱体内的垃圾推出，避免垃圾卡住。
3.本发明的自动污水垃圾中转站，通过当垃圾运输过后，通过操作屏进行启动第三液压缸带动带喷头的冲刷管来回移动，同时启动水泵向箱体内喷消毒水，进行冲洗，有效的避免了在不使用的时候，残留的污渍滋生细菌影响周边环境。
4.本发明的自动污水垃圾中转站，通过过滤箱内纤维过滤网板进行过滤较大颗粒，同时利用紫外线发生器进行消毒，然后通过活性炭过滤网板进行过滤，使得污水过滤效果好，避免细菌滋生。
