申请日2018.03.30
公开(公告)日2018.12.04
IPC分类号C02F1/52; F28D7/02; C02F103/18
摘要

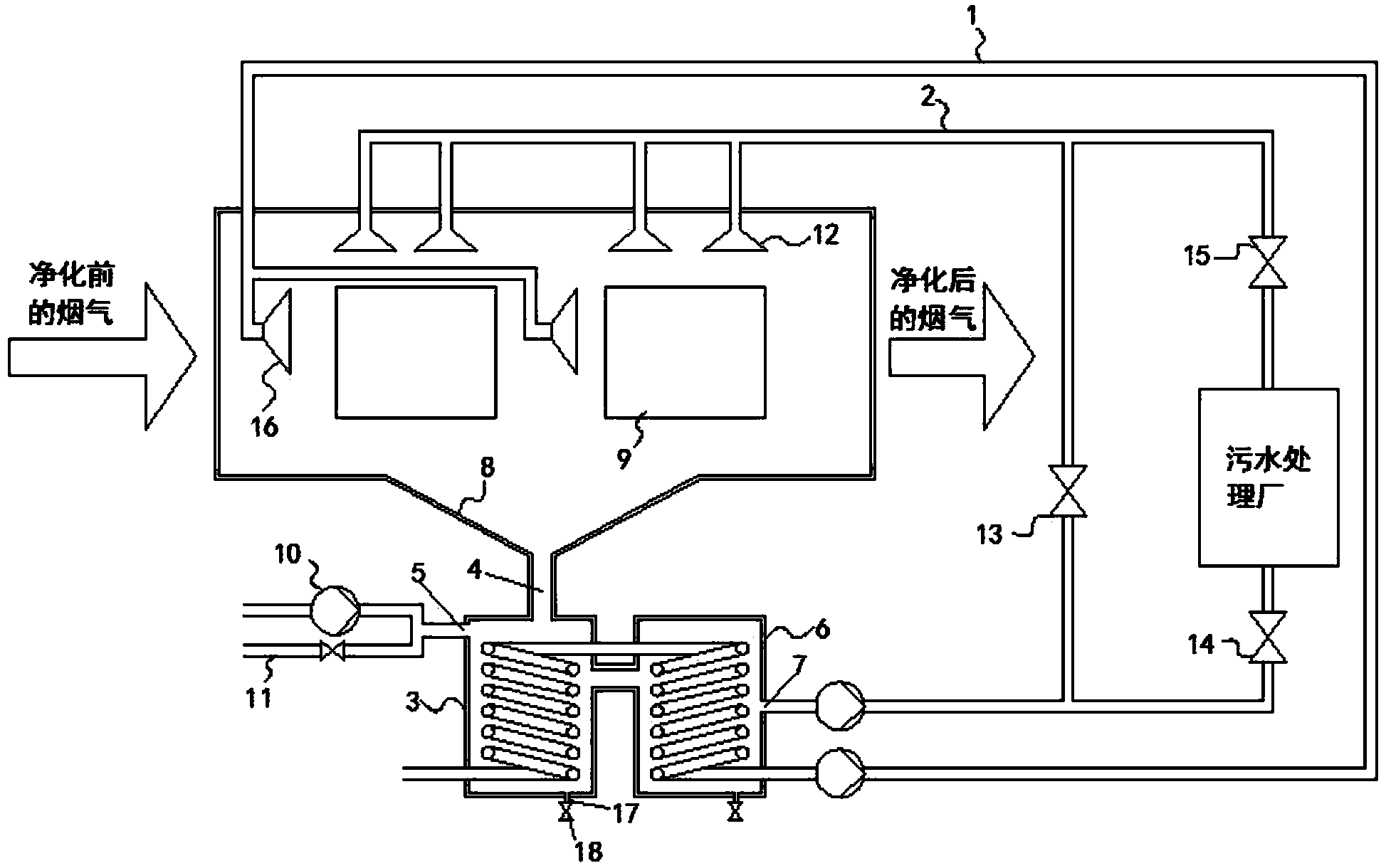

本实用新型公开了一种用于转炉除尘系统的水处理系统，包括沉降罐、净环水管路和浊环水管路;沉降罐上设置有第一进水口、第二进水口和排水口，第一进水口连接转炉的灰斗;第二进水口通过三通管件连接加水泵和溢流管;排水口通过三通管件连通至冲刷喷嘴和污水处理厂;净环水管路从沉降罐内穿过，净环水管路连接至雾化喷嘴。本实施例的水处理系统利用沉降罐和净环水管构造热交换器，利用净环水不断的带走浊环水的热量，避免浊环水温度过高，降低极线极板上的结垢，提高转炉除尘系统的除尘效率。
权利要求书
1.一种用于转炉除尘系统的水处理系统，其特征在于：包括沉降罐、净环水管路和浊环水管路;
沉降罐上设置有第一进水口、第二进水口和排水口，第一进水口连接转炉的灰斗;第二进水口通过三通管件连接加水泵和溢流管;排水口通过三通管件连通至冲刷喷嘴和污水处理厂;
净环水管路从沉降罐内穿过，净环水管路连接至雾化喷嘴。
2.根据权利要求1所述的用于转炉除尘系统的水处理系统，其特征在于：所述净环水管路在沉降罐内呈螺旋状。
3.根据权利要求2所述的用于转炉除尘系统的水处理系统，其特征在于：所述沉降罐的底部设置有排污水口。
4.根据权利要求3所述的用于转炉除尘系统的水处理系统，其特征在于：所述沉降罐的数量为多个，沉降罐与沉降罐之间在高处连通，净环水管从所有的沉降罐内穿过。
说明书
一种用于转炉除尘系统的水处理系统
技术领域
本实用新型涉及炼钢设备领域，尤其涉及一种用于转炉除尘系统的水处理系统。
背景技术
湿法湿电除尘系统是一种最新的应用于转炉的超低排放的除尘系统，该除尘系统中包含有湿法电除尘器。湿法电除尘器包括极线极板、雾化喷嘴和冲刷喷嘴，雾化喷嘴使用净环水(相对干净的水)作为雾化水，用于调理烟气的质地;冲刷喷嘴使用浊环水(相对较脏的水)冲刷极线极板，防止极线极板堆积灰尘。
依据转炉炼钢经验，当浊环水温度在65度以上时，极线极板表面会加速结垢;在50至65度时，极线极板表面会缓慢结垢;在50度以下时，极线极板表面较少结垢;在现有技术中，浊环水是一种循环用水，随着时间的推移，浊环水的整体温度逐渐上升，很容易导致极线极板上结垢严重，影响转炉烟气除尘效果。
实用新型内容
本实用新型要解决的技术问题是提供一种转炉除尘系统的水处理系统，降低极线极板的结垢。
为解决上述技术问题，本实用新型采用的技术方案为：一种用于转炉除尘系统的水处理系统，包括沉降罐、净环水管路和浊环水管路;
沉降罐上设置有第一进水口、第二进水口和排水口，第一进水口连接转炉的灰斗，冲刷极线极板的水混合烟气中的灰尘重新经过灰斗流入沉降罐;第二进水口通过三通管件连接加水泵和溢流管，当沉降罐内的水位过低时可以通过加水泵加水，当沉降罐内的水位过高时，通过溢流管自动排出;排水口通过三通管件连通至冲刷喷嘴和污水处理厂，在水泵的作用下，沉降罐内的水不断循环;
净环水管路从沉降罐内穿过，净环水管路连接至雾化喷嘴，净环水在沉降罐内与罐内水发生热量交换，带走罐内水的部分热量，降低水温度。
进一步的，所述净环水管路在沉降罐内呈螺旋状，增加净环水与罐内水的热交换时间。
进一步的，所述沉降罐的底部设置有排污水 口，排污水口上安装有阀门;当沉降罐内污水的粉尘浓度达到一定程度之后，可以打开阀门排出污水。
进一步的，所述沉降罐的数量为多个，沉降罐与沉降罐之间在高处连通，净环水管从所有的沉降罐内穿过;多个沉降罐可以进一步增加沉降效率，同时也能增加净环水与浊环水的热交换时间。
有益效果：本实施例的水处理系统利用沉降罐和净环水管构造热交换器，利用净环水不断的带走浊环水的热量，避免罐内水温度过高，降低或除掉极线极板上的结垢，提高转炉除尘系统的除尘效率。
