申请日2018.02.10
公开(公告)日2018.07.06
IPC分类号B01D21/02; C02F1/52
摘要
本发明公开了一种可加快沉淀速度的污水沉淀池，包括沉淀池，所述沉淀池的侧壁中部插接固定有竖直的“匚”字形的固定架，所述固定架的一端固定有侧板，侧板上插接有“匚”字形的第一移动座，所述第一移动座包括第一竖板、上下固定在所述第一竖板上的第一上横板和第一下横板，所述第一竖板的后侧壁上固定有升降电机，所述升降电机的转轴上固定有齿轮，固定架的内壁上成型有与所述齿轮啮合的竖直的齿条，所述第一上横板和第一下横板之间插接有孔板，第一上横板上铰接有第一压板，所述第一压板的底面上成型有第一销轴，所述孔板的侧边中部成型有第一插孔，所述第一销轴插接在所述第一插孔内。本发明能加快颗粒的沉淀速度、提高沉淀效率。
权利要求书
1.一种可加快沉淀速度的污水沉淀池，包括沉淀池(1)，其特征在于：所述沉淀池(1)的侧壁中部插接固定有竖直的“匚”字形的固定架(2)，所述固定架的一端固定有侧板(3)，所述侧板和固定架(2)的上端高于沉淀池(1)的上端，侧板(3)的中部成型有竖直的通槽(33)，所述通槽两侧的侧板(3)上插接有“匚”字形的第一移动座(41)，所述第一移动座包括第一竖板(411)、上下固定在所述第一竖板上的第一上横板(412)和第一下横板(413)，所述第一竖板(411)的后侧壁上固定有升降电机(5)，所述升降电机的转轴上固定有齿轮(6)，固定架(2)的内壁上成型有与所述齿轮(6)啮合的竖直的齿条(61)，升降电机(5)和齿轮(6)均位于侧板(3)的通槽(33)内，所述第一上横板(412)和第一下横板(413)之间插接有孔板(7)，第一上横板(412)上铰接有第一压板(81)，所述第一压板的底面上成型有第一销轴(811)，所述孔板(7)的侧边中部成型有第一插孔(71)，所述第一销轴(811)插接在所述第一插孔(71)内;
所述第一移动座(41)两侧的侧板(3)上插接有第二移动座(42)，所述第二移动座包括第二竖板(421)、上下固定在所述第二竖板上的第二上横板(422)和第二下横板(423)，孔板(7)插接在所述第二上横板(422)和第二下横板(423)之间，第二上横板(422)上铰接有第二压板(82)，所述第二压板的底面上成型有第二销轴(821)，所述孔板(7)的侧边两侧成型有第二插孔(72)，所述第二销轴(821)插接在所述第二插孔(72)内。
2.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述第一插孔(71)的内壁上设有第一磁铁层(91)，第一销轴(811)吸附在所述第一磁铁层(91)上，第二插孔(72)的内壁上设有第二磁铁层(92)，第二销轴(821)吸附在所述第二磁铁层(92上。
3.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述通槽(33)两侧的侧板(3)侧壁上成型有竖直的第一导槽(31)，所述第一导槽与通槽(33)平行，第一移动座(41)的第一竖板(411)上成型有与第一导槽(31)配合的第一导块(414)，所述第一导块分别对应插接在所述第一导槽(31)内，第一竖板(411)的后侧壁抵靠在侧板(3)上。
4.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述第二移动座(42)的数量为两个，第二移动座分布在第一移动座(41)的两侧，第二移动座(42)相对于第一移动座(41)呈对称分布。
5.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述第一移动座(41)两侧的侧板3)侧壁上成型有竖直的第二导槽(32)，第二移动座(42)的第二竖板(421)上成型有与第二导槽(32)配合的第二导块(424)，所述第二导块分别对应插接在所述第二导槽(32)内，第二竖板(321)的后侧壁抵靠在侧板(3)上。
6.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述固定架(2)的一端与沉淀池(1)的内侧壁持平，侧板(3)抵靠在沉淀池(1)的内侧壁上。
7.根据权利要求1所述的可加快沉淀速度的污水沉淀池，其特征在于：所述孔板(7)上成型有多个过滤孔(71)，所述过滤孔呈阵列均匀分布在孔板(7)上。
说明书
一种可加快沉淀速度的污水沉淀池
技术领域：
本发明涉及污泥处理设备的技术领域，具体是涉及一种可加快沉淀速度的污水沉淀池。
背景技术：
随着时代和科技的发展，人民生活水平日益提高，人类对生存环境的要求也越来也高，水资源的污染已经成为社会关注的问题之一，大量污水的排放，进一步破坏了水环境，特别是一些化工企业，污水在不经过处理的情况下直接排放到河道中，严重破坏了环境，影响了人们的生活和生产。
而在污水处理过程中，污水中的无机颗粒不仅会磨损设备和管道，还会降低活性污泥的活性，因此一般先需要经过沉淀池进行沉淀，去除污水中的泥沙、煤渣等相对密封较大的无机颗粒，以免影响后续处理构筑物的正常运行。而现有的沉淀池一般使用自由沉淀的方式来进行沉淀，其沉淀的时耗长，效率不高,有必要予以改进。
发明内容：
本发明的目的旨在解决现有技术存在的问题，提供一种能加快颗粒的沉淀速度、提高沉淀效率的可加快沉淀速度的污水沉淀池。
本发明涉及一种可加快沉淀速度的污水沉淀池，包括沉淀池，所述沉淀池的侧壁中部插接固定有竖直的“匚”字形的固定架，所述固定架的一端固定有侧板，所述侧板和固定架的上端高于沉淀池的上端，侧板的中部成型有竖直的通槽，所述通槽两侧的侧板上插接有“匚”字形的第一移动座，所述第一移动座包括第一竖板、上下固定在所述第一竖板上的第一上横板和第一下横板，所述第一竖板的后侧壁上固定有升降电机，所述升降电机的转轴上固定有齿轮，固定架的内壁上成型有与所述齿轮啮合的竖直的齿条，升降电机和齿轮均位于侧板的通槽内，所述第一上横板和第一下横板之间插接有孔板，第一上横板上铰接有第一压板，所述第一压板的底面上成型有第一销轴，所述孔板的侧边中部成型有第一插孔，所述第一销轴插接在所述第一插孔内;
所述第一移动座两侧的侧板上插接有第二移动座，所述第二移动座包括第二竖板、上下固定在所述第二竖板上的第二上横板和第二下横板，孔板插接在所述第二上横板和第二下横板之间，第二上横板上铰接有第二压板，所述第二压板的底面上成型有第二销轴，所述孔板的侧边两侧成型有第二插孔，所述第二销轴插接在所述第二插孔内。
借由上述技术方案，本发明在使用时，当沉淀池中的污水需要加快沉淀时，则将孔板的侧边插接在第一移动座和第二移动座上，然后转动第一压板和第二压板，使得第一销轴插接到第一插孔内、第二销轴插接到第二销孔内，以此将孔板固定在第一移动座和第二移动座上，而此时孔板分布在沉淀池的上侧，然后启动升降电机，升降电机带动齿轮转动，齿轮在固定架的齿条的啮合下带动第一移动座下降，从而孔板下降，第二移动座也随孔板下降，孔板浸没到沉淀池的污水中，并逐渐实现下沉，污水中的颗粒为孔板所阻挡，沉淀至沉淀池的底部。
通过上述方案，本发明的可加快沉淀速度的污水沉淀池通过在沉淀池上设置阻截式的孔板，将沉淀池中的颗粒悬浮物下压至沉淀池的底部，从而有效提高沉淀池的沉淀效率。
作为上述方案的一种优选，所述第一插孔的内壁上设有第一磁铁层，第一销轴吸附在所述第一磁铁层上，第二插孔的内壁上设有第二磁铁层，第二销轴吸附在所述第二磁铁层上。
作为上述方案的一种优选，所述通槽两侧的侧板侧壁上成型有竖直的第一导槽，所述第一导槽与通槽平行，第一移动座的第一竖板上成型有与第一导槽配合的第一导块，所述第一导块分别对应插接在所述第一导槽内，第一竖板的后侧壁抵靠在侧板上。
作为上述方案的一种优选，所述第二移动座的数量为两个，第二移动座分布在第一移动座的两侧，第二移动座相对于第一移动座呈对称分布。
作为上述方案的一种优选，所述第一移动座两侧的侧板侧壁上成型有竖直的第二导槽，第二移动座的第二竖板上成型有与第二导槽配合的第二导块，所述第二导块分别对应插接在所述第二导槽内，第二竖板的后侧壁抵靠在侧板上。
作为上述方案的一种优选，所述固定架的一端与沉淀池的内侧壁持平，侧板抵靠在沉淀池的内侧壁上。
作为上述方案的一种优选，所述孔板上成型有多个过滤孔，所述过滤孔呈阵列均匀分布在孔板上。

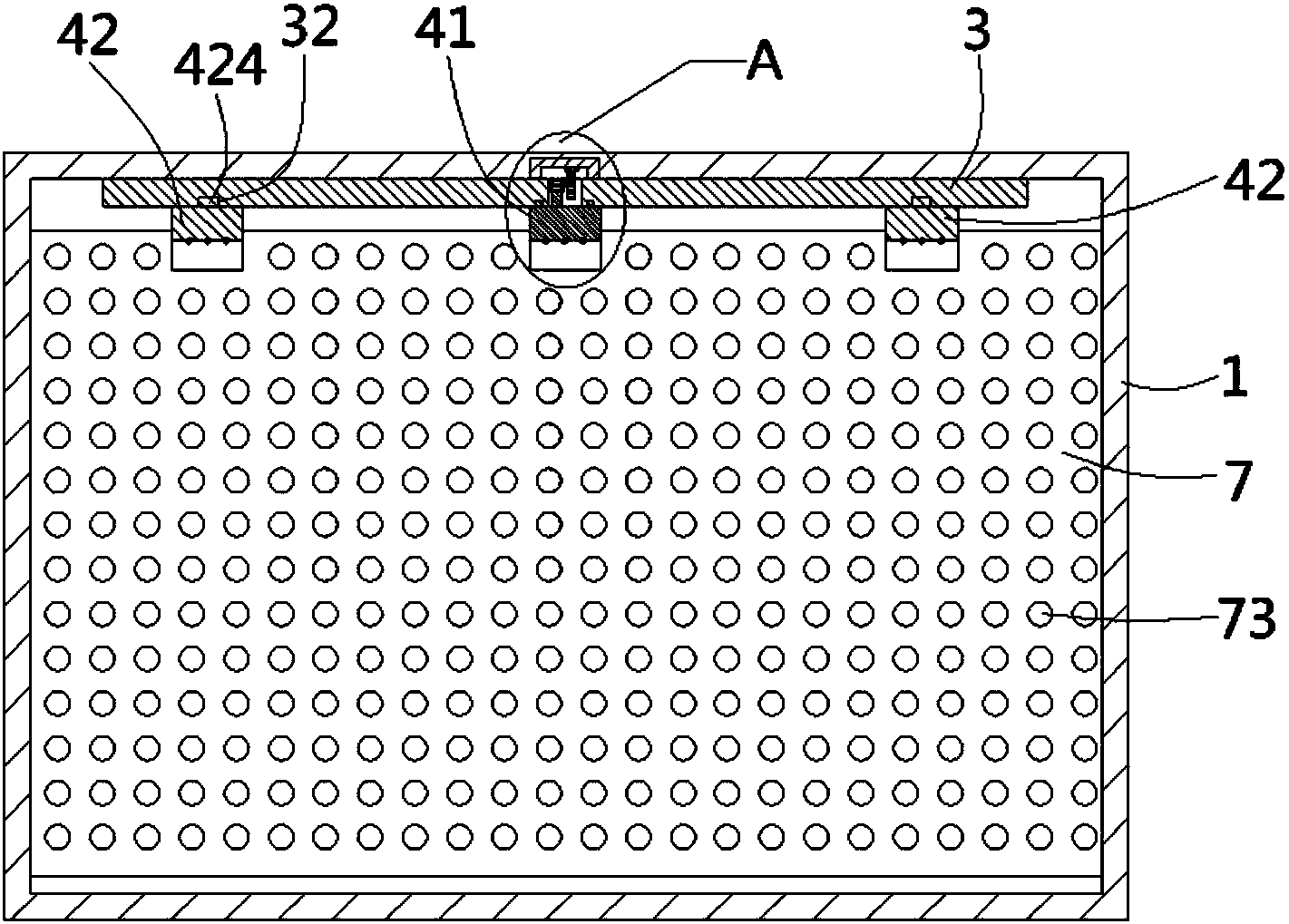

上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
