申请日2018.02.10
公开(公告)日2018.06.08
IPC分类号C02F9/06
摘要
一种远程控制化学废水处理装置系统，由智能手机控制端、Wi‑Fi/4G以太网、APP‑PLC集成端、化学实验室废水处理装置、多比网关、IE网页浏览器、数据监控中心集成为远程控制化学废水处理装置系统;与现有实验室废水处理系统相比，不受地点、时间、空间的限制，实时在智能手机上实现系统运行、监控、实时调整，通过人机合一，实现远程控制操作，消除人为障碍，确保废水处理装置，不受时空制约，远程、自动、高效的正常操作与运行。
权利要求书

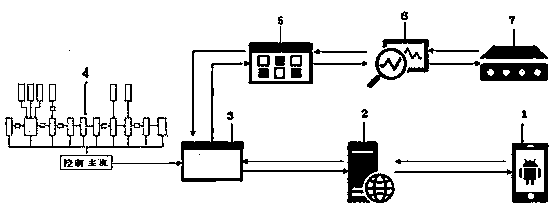

1.一种远程控制化学废水处理装置系统其特征在于：由智能手机控制端(1)、Wi-Fi/4G以太网(2)、APP-PLC集成端(3)、化学实验室废水处理装置(4)、多比网关(5)、IE网页浏览器(6)、数据监控中心(7)集成为远程控制化学废水处理装置系统;其中所述化学实验室废水处理装置(4)由收集废水箱(4-1)、中和分解箱(4-2)、加碱药箱(4-3)、加酸药箱(4-4)、絮凝药箱(4-5)、分离箱(4-6)、排污箱(4-7)、活性炭吸附器(4-8)、重金属吸附器(4-9)、有机过滤器(4-10)、无机过滤器(4-11)、冲洗箱(4-12)、中和箱(4-13)、再次加药箱(4-14)、深度处理过滤器(4-15)、废水达标排放口(4-16)、控制主机(4-17)组成;系统运行时，打开智能手机控制端(1)中的化学实验室废水处理操作软件、利用Wi-Fi/4G以太网(2)的联接网络，获得化学废水处理装置(4)的地址和命令，通过多比网关(5)与IE网页浏览器(6)的网络接收和发送模块，联接APP-PLC集成端(3)，完成信号转换，APP-PLC集成端(3)根据信号指令实验室废水处理装置(4)，废水处理装置(4)的实时运行情况反馈给APP-PLC集成端(3)，经APP-PLC集成端(3)转换后，智能手机控制端(1)就能实时控制和实时监控化学废水处理装置(4)的各个组件运行。
2.根据权利要求1所述一种远程控制化学实验室废水处理装置系统，其特征在于其中所述化学废水处理装置(4)的运行工艺流程是：在图1所示远程控制系统中，收集废水箱(4-1)、通过液位信号给控制主机(4-17)下达命令，启动泵1把废液输送到中和分解箱(4-2)，经PH仪检测反馈给控制主机(4-17)，控制主机(4-17)依数值判断启动加碱药箱(4-3)/加酸药箱(4-4)/絮凝药箱(4-5)，自动调节、搅拌、使废液中和、分解，经分离箱(4-6)产生的沉淀物或泥沙，经泵6到排污箱(4-7)集中处理，其它中和分解液经过泵3到活性炭吸附器(4-8)、重金属吸附器(4-9)，通过泵4到有机过滤器(4-10)、无机过滤器(4-11)，当达到调控压力值或运行设定时间时，反冲洗箱(4-12)启动、反冲废液返回中和箱(4-13)，经PH仪检测，臭氧电解、加药、搅拌、中和处理，通过深度处理过滤器(4-15)，经检测，废水达到市政水排放标准后，经废水达标排放口(4-16)排放。
说明书
一种远程控制化学实验室废水处理装置系统
技术领域
本专利涉及实验室废水处理技术领域，具体涉及一种远程控制化学实验室废水处理装置系统。
背景技术
现有化学实验室废水处理方法、工艺、装置与系统，大都是针对现有实验室废水处理方法、工艺、装置与系统的改进，专利号为2009101922049的一种实验室废水处理方法及装置，专利号2014100919020为一种实验室废水处理装置，专利号为201310286286X为一种实验室废水处理工艺设备及其使用的废水处理方法，专利号为2013105686395的一种实验室废水处理工艺，专利号为201610470372X的一种实验室废水处理设备，专利号为2017102353054的一种实验室废水处理系统等，都没有涉及智能控制问题，专利号为2014101748005的CIT 智能控制实验室废水处理装置及方法，虽然提出了智能控制，但只是涉及通过控制模块中的传感器与PH探头对部分装置的控制问题，但也没有提到远程监控的问题，存在废水处理装置与监控在地点、时间、空间上的不同步、不一致，往往由于管理人员的人为疏忽，造成废水处理事故的发生;本专利应客户的需求，针对现有实验室废水处理，特别是化学实验室废水处理工艺与装置存在的缺陷与不足，从系统合理匹配和布局入手，为消除人为障碍而开发的一种远程控制化学实验室废水处理装置系统。
发明内容
一种远程控制化学实验室废水处理装置系统， 不受地点、时间、空间的限制，实时在智能手机上实现系统运行、监控、实时调整，通过人机合一，实现远程控制操作，消除人为障碍，确保废水处理装置，在不受时空制约，远程、自动、高效的正常操作与运行。
为实现上述目标，采取的技术方案是：一种远程控制化学废水处理装置系统，由智能手机控制端、Wi-Fi/4G以太网、APP-PLC集成端、化学实验室废水处理装置、多比网关、IE网页浏览器、数据监控中心集成为远程控制化学废水处理装置系统;其中所述化学实验室废水处理装置由收集废水箱、中和分解箱、加碱药箱、加酸药箱、絮凝药箱、分离箱、排污箱、活性炭吸附器、重金属吸附器、有机过滤器、无机过滤器、冲洗箱、中和箱、再次加药箱、深度处理过滤器、废水达标排放口、控制主机组成;系统运行时，打开智能手机控制端中的化学实验室废水处理操作软件、利用Wi-Fi/4G以太网的联接网络，获得化学废水处理装置的地址和命令，通过多比网关与IE网页浏览器的网络接收和发送模块，联接APP-PLC集成端，完成信号转换，APP-PLC集成端根据信号指令实验室废水处理装置，废水处理装置的实时运行情况反馈给APP-PLC集成端，经APP-PLC集成端转换后，智能手机控制端就能实时控制和实时监控化学废水处理装置的各个组件运行;
其中所述化学废水处理装置的运行工艺流程是：在图1所示远程控制系统中，收集废水箱通过液位信号给控制主机下达命令，启动泵1把废液输送到中和分解箱， PH仪检测反馈给控制主机，控制主机依数值判断启动加碱药箱/加酸药箱/絮凝药箱，自动调节、搅拌、使废液中和、分解，经分离箱产生的沉淀物或泥沙，经过泵6到排污箱集中处理，其它中和分解液经过泵3到活性炭吸附器、重金属吸附器，通过泵4到有机过滤器、无机过滤器，当达到调控压力值或运行设定时间，反冲洗箱启动、反冲废液返回中和箱，经PH仪检测，臭氧电解、加药、搅拌、中和处理，通过深度处理过滤器检测，废水达到市政水排放标准后，经废水达标排放口排放。
与现有化学实验室废水处理工艺与装置相比，本专利具有以下技术优势：
一是方便快捷、简单、人机合一，智能手机导入控制软件，输入相关数据就可以实时控制相关的工艺与装置;
二是通过智能手机安装化学废水处理控制软件、可以实时监控设备各项指标、运行情况、不受地点、时间、空间的制约，做到真正意义的远程实时监控;
三是具有灵活性、制作安装简单、适应范围广、环保安全，快捷的网络解决了实时数据的传输、采用远程化学实验室化学废水处理装置，推进了化学实验室废水处理无人监控的发展，同时为广大化学实验室工作人员改善工作环境与条件带来了福音。
