申请日2018.03.30
公开(公告)日2018.11.27
IPC分类号C02F9/04
摘要
本实用新型公开了一种带有漏网的污水处理池，包括池体、隔离板、过滤板、溢流网、滤网、盖板、连通管、进水管、出泥口、堵板、出水管、细滤网、沉淀池、过滤池、排水池和进药管。本实用新型的有益效果是：池体截面的形状为倒置的梯形，侧面均为斜坡，使得池体侧壁所承受的压力大大减小，使得在承受同等压力下，建设池壁的材料用量大大减少，溢流网的底端的位置高于滤网，使得沉淀池的污水量达到一定的高度才会通过滤网进行过滤，从而使得污水沉淀的时间更长，过滤的效果更好，堵板可从出泥口上自由的安装拆卸，方便通过出泥口对污泥进行清理，隔离板和过滤板之间固定有横向的滤网，滤网可以对漂浮物和沉积物进行很好分离处理。
权利要求书

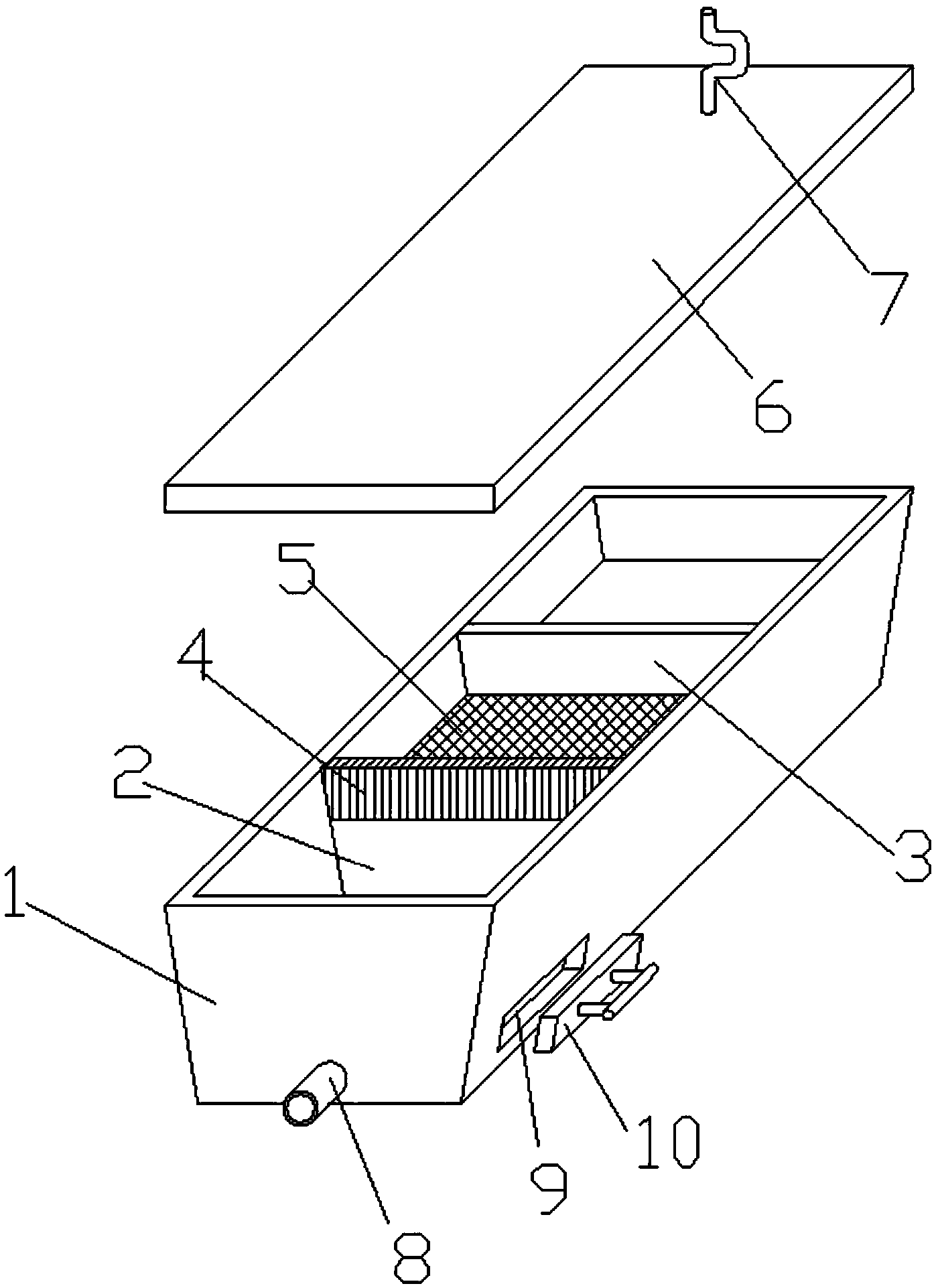

1.一种带有漏网的污水处理池，其特征在于：包括池体(1)、隔离板(2)、过滤板(3)、溢流网(4)、滤网(5)、盖板(6)、连通管(7)、进水管(8)、出泥口(9)、堵板(10)、出水管(11)、细滤网(12)、沉淀池(13)、过滤池(14)、排水池(15)和进药管(16);所述池体(1)内部固定有隔离板(2)和过滤板(3)，所述隔离板(2)和过滤板(3)将池体(1)内部分割成沉淀池(13)、过滤池(14)和排水池(15)三部分，所述隔离板(2)上端固定有溢流网(4)，所述池体(1)内部固定有滤网(5)，所述过滤板(3)底部固定有细滤网(12)，所述池体(1)上部放置有盖板(6)，所述盖板(6)上固定有连通管(7)，所述沉淀池(13)一端的池体(1)底部设置有进水管(8)，所述沉淀池(13)侧边的池体(1)上留有出泥口(9)，所述堵板(10)放置在出泥口(9)上，所述排水池(15)一端的池体(1)底部设置有出水管(11)，所述排水池(15)一端的池体(1)上部设置有进药管(16)。
2.根据权利要求1所述的一种带有漏网的污水处理池，其特征在于：所述池体(1)截面的形状为倒置的梯形。
3.根据权利要求1所述的一种带有漏网的污水处理池，其特征在于：所述溢流网(4)的底端的位置高于滤网(5)。
4.根据权利要求3所述的一种带有漏网的污水处理池，其特征在于：所述堵板(10)可从出泥口(9)上自由的安装拆卸。
5.根据权利要求1所述的一种带有漏网的污水 处理池，其特征在于：所述隔离板(2)和过滤板(3)之间固定有横向的滤网(5)。
6.根据权利要求1所述的一种带有漏网的污水处理池，其特征在于：所述过滤池(14)和排水池(15)之间连通的位置固定有细滤网(12)。
7.根据权利要求1所述的一种带有漏网的污水处理池，其特征在于：所述连通管(7)为弓字形结构。
说明书
一种带有漏网的污水处理池
技术领域
本实用新型涉及一种污水处理池，具体为一种带有漏网的污水处理池，属于污水处理设备领域。
背景技术
水是人类及其他一起生物赖以生存的必不可少的重要物质，人们每天都在消耗着大量的淡水，在日常生活和工业生产中，都必须依赖洁净的水，城市中的污水主要分为生活污水和工业污水，生活污水主要是城市生活中使用的各种洗涤剂和污水、垃圾、粪便等，并且还携带有少量的固体废弃物如果皮、塑料袋等，如果不经过净化就直接排放会对生态环境造成严重危害，漂浮物、沉积物，这些杂质很难同时处理分离出来，而且分离效果也很差，大大影响了生活污水的处理效率，而且现有的污水处理技术中，由于污水中存在大量的污泥等固体杂质，这类固体杂质会阻碍水流的推送，不利于污水的后续处理。
实用新型内容
本实用新型的目的就在于为了解决上述问题而提供一种带有漏网的污水处理池。
本实用新型通过以下技术方案来实现上述目的：一种带有漏网的污水处理池，包括池体、隔离板、过滤板、溢流网、滤网、盖板、连通管、进水管、出泥口、堵板、出水管、细滤网、沉淀池、过滤池、排水池和进药管;所述池体内部固定有隔离板和过滤板，所述池体截面的形状为倒置的梯形，所述隔离板和过滤板将池体内部分割成沉淀池、过滤池和排水池三部分，所述隔离板上端固定有溢流网，所述溢流网的底端的位置高于滤网，所述隔离板和过滤板之间固定有横向的滤网，所述过滤板底部固定有细滤网，所述池体上部放置有盖板，所述盖板上固定有连通管，所述连通管为弓字形结构，所述沉淀池一端的池体底部设置有进水管，所述沉淀池侧边的池体上留有出泥口，所述堵板放置在出泥口上，所述堵板可从出泥口上自由的安装拆卸，所述排水池一端的池体底部设置有出水管，所述排水池一端的池体上部设置有进药管。
进一步的，为了使得池体侧壁所承受的压力大大减小，所述池体截面的形状为倒置的梯形。
进一步的，为了使得沉淀池的污水量达到一定的高度才会通过滤网进行过滤，所述溢流网的底端的位置高于滤网。
进一步的，为了方便通过出泥口对污泥进行清理，所述堵板可从出泥口上自由的安装拆卸。
进一步的，为了可以对漂浮物和沉积物进行很好分离处理，所述隔离板和过滤板之间固定有横向的滤网。
进一步的，为了可以对污水进行进一步的过滤，所述过滤池和排水池之间连通的位置固定有细滤网。
进一步的，为了防止处理池内部的味道蔓延到外面，所述连通管为弓字形结构。
本实用新型的有益效果是：该污水处理池结构连接紧凑，设计合理，池体截面的形状为倒置的梯形，侧面均为斜坡，使得池体侧壁所承受的压力大大减小，使得在承受同等压力下，建设池壁的材料用量大大减少，溢流网的底端的位置高于滤网，使得沉淀池的污水量达到一定的高度才会通过滤网进行过滤，从而使得污水沉淀的时间更长，过滤的效果更好，堵板可从出泥口上自由的安装拆卸，方便通过出泥口对污泥进行清理，隔离板和过滤板之间固定有横向的滤网，滤网可以对漂浮物和沉积物进行很好分离处理，过滤池和排水池之间连通的位置固定有细滤网，可以对污水进行进一步的过滤，详细的除去污水内部的漂浮物和沉积物，连通管为弓字形结构，既可以使得处理池内部的气压和外界一致又可以防止处理池内部的味道蔓延到外面。
