申请日2018.02.10
公开(公告)日2018.07.06
IPC分类号B01D21/24; B01D21/06; B01D21/18; B01D21/20; C02F1/52
摘要
本发明公开了一种用于污水沉淀池的漂浮物收集装置，包括沉淀池，所述沉淀池的内壁底面中部固定有第一电机，所述第一电机的转轴上固定有竖直的花键轴，所述花键轴上插套有花键轴套，所述花键轴套上固定有安装板，所述安装板上固定有第二电机，所述第二电机的转轴上插接固定有刮板，所述刮板上成型有多个排水小孔，第一电机一侧的沉淀池的内壁底面上固定有升降气缸，所述升降气缸的活塞杆上固定有收集板，所述收集板的下端成型有向上倾斜的底板，所述底板和收集板上成型有多个漏水孔，底板的上端低于刮板的下端。本发明一种能实现自动打捞，减轻工作人员的工作强度和工作量。
权利要求书
1.一种用于污水沉淀池的漂浮物收集装置，包括沉淀池(1)，其特征在于：所述沉淀池的内壁底面中部固定有第一电机(21)，所述第一电机的转轴上固定有竖直的花键轴(3)，所述花键轴上插套有花键轴套(4)，所述花键轴套上固定有安装板(5)，所述安装板上固定有第二电机(22)，所述第二电机的转轴上插接固定有刮板(6，所述刮板上成型有多个排水小孔(61)，第一电机(21)一侧的沉淀池(1)的内壁底面上固定有升降气缸(7)，所述升降气缸的活塞杆上固定有收集板(8)，所述收集板的下端成型有向上倾斜的底板(81)，所述底板和收集板(8)上成型有多个漏水孔(82)，底板(81)的上端低于刮板(6)的下端。
2.根据权利要求1所述的用于污水沉淀池的漂浮物收集装置，其特征在于：所述刮板(6)的侧壁下端成型有L型的限位板(62)，所述限位板与收集板(8)的底板(81)上端相配合。
3.根据权利要求1所述的用于污水沉淀池的漂浮物收集装置，其特征在于：所述刮板(6)的一端成型有第一圆弧面(63)，所述第一圆弧面抵靠在沉淀池(1)的内侧壁上，收集板(8)的一端成型有第二圆弧面(83)，所述第二圆弧面抵靠在沉淀池(1)的内侧壁上，第一圆弧面(63)、第二圆弧面(83)的圆弧半径等于沉淀池(1)内侧壁的圆弧半径。
4.根据权利要求1所述的用于污水沉淀池的漂浮物收集装置，其特征在于：所述升降气缸(7)的活塞杆上固定有升降板(9)，所述升降板固定在收集板(8)的底面上。
5.根据权利要求4所述的用于污水沉淀池的漂浮物收集装置，其特征在于：所述升降气缸(7)的数量为两个，两个升降气缸(7)分别固定在升降板(9)的底面两侧。
6.根据权利要求1所述的用于污水沉淀池的漂浮物收集装置，其特征在于：所述排水小孔(61)呈线性阵列分布在刮板(6)上，漏水孔(82)呈线性阵列分布在收集板(8)和底板(81)上。
说明书
一种用于污水沉淀池的漂浮物收集装置
技术领域：
本发明涉及污水处理装置的技术领域，具体是涉及一种用于污水沉淀池的漂浮物收集装置。
背景技术：
沉淀池是应用沉淀作用去除污水中悬浮物的一种构筑物和净化水质的设备。而利用水的自然沉淀或混凝沉淀的作用来除去水中的悬浮物，有些悬浮物沉淀到了沉淀池的底部，有些则悬浮到水面，清理沉淀池底部的沉淀物的设备有刮泥机，而悬浮在水面的悬浮物一般需要人工进行打捞，其打捞的工作量大，而且工作强度大。
有鉴于上述的缺陷，本设计人，积极加以研究创新，以期创设一种新型结构的用于污水沉淀池的漂浮物收集装置，使其更具有产业上的利用价值。
发明内容：
本发明的目的旨在解决现有技术存在的问题，提供一种能实现自动打捞，减轻工作人员的工作强度和工作量的用于污水沉淀池的漂浮物收集装置。
本发明涉及一种用于污水沉淀池的漂浮物收集装置，包括沉淀池，所述沉淀池的内壁底面中部固定有第一电机，所述第一电机的转轴上固定有竖直的花键轴，所述花键轴上插套有花键轴套，所述花键轴套上固定有安装板，所述安装板上固定有第二电机，所述第二电机的转轴上插接固定有刮板，所述刮板上成型有多个排水小孔，第一电机一侧的沉淀池的内壁底面上固定有升降气缸，所述升降气缸的活塞杆上固定有收集板，所述收集板的下端成型有向上倾斜的底板，所述底板和收集板上成型有多个漏水孔，底板的上端低于刮板的下端。

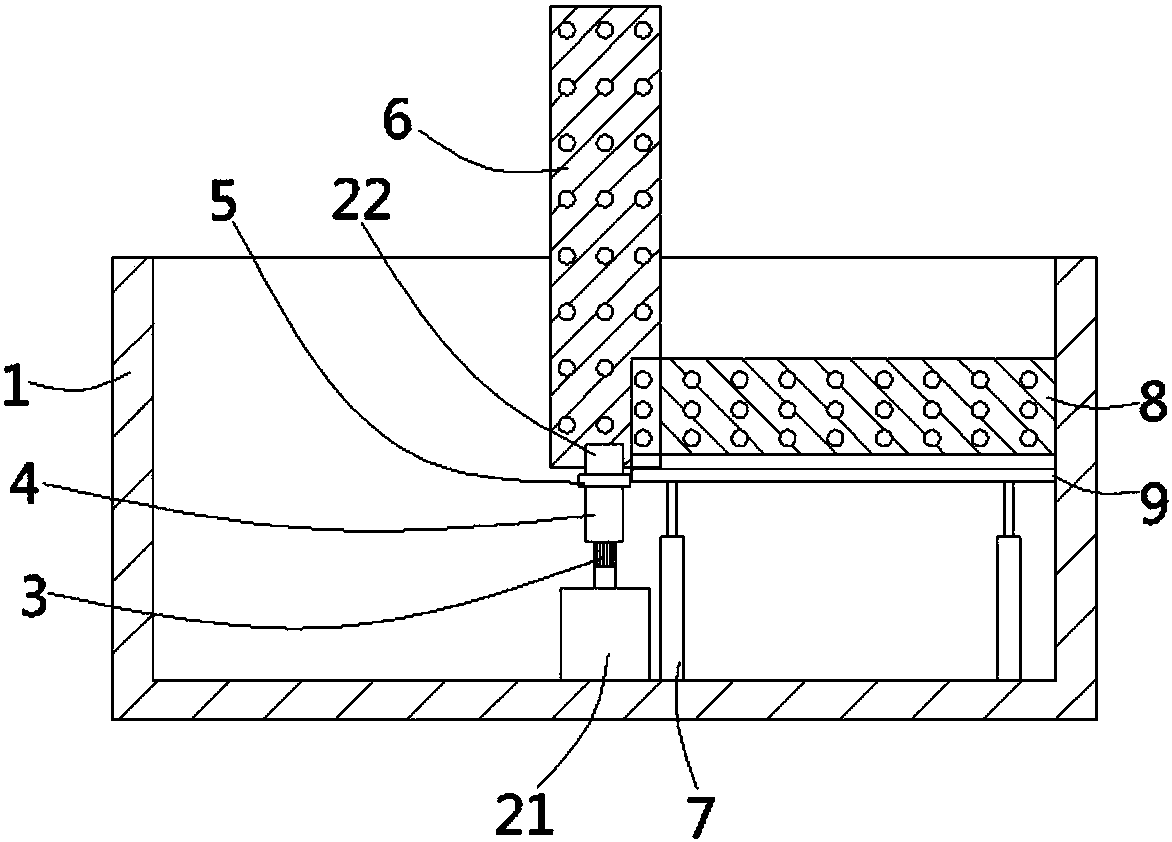

借由上述技术方案，本发明在使用前，刮板呈竖立在沉淀池的中部，刮板的上端伸出沉淀池，收集板位于沉淀池的污水中，未露出污水表面。使用时，首先升降气缸驱动收集板提升，收集板的上部露出水面而底板分布在污水中，同时第二电机转动带动刮板转动浸没在污水中，然后启动第一电机，第一电机转动带动刮板绕污水池中心转动，刮板在转动时将污水表面的漂浮物拨动，最后刮板转动至收集板的底板上与底板合拢而停止转动，接着，升降气缸启动带动收集板提升，而由于花键轴套插套在花键轴上，刮板又通过第二电机和安装板固定在花键轴套上，因此刮板在收集板的底板的带动下同时提升，实现收集板和刮板提升离开污水，漂浮物被收集在刮板和收集板之间，清理即可。
通过上述方案，本发明的用于污水沉淀池的漂浮物收集装置代替人员手工打捞，提高漂浮物的打捞效率，能有效减轻打捞工作人员的工作强度和工作量。
作为上述方案的一种优选，所述刮板的侧壁下端成型有L型的限位板，所述限位板与收集板的底板上端相配合。按上述方案，刮板在第一电机的带动下绕沉淀池的中心转动近一圈后，刮板上的限位板抵靠在底板上对刮板进行限位，刮板位于底板上，并与收集板合拢。
作为上述方案的一种优选，所述刮板的一端成型有第一圆弧面，所述第一圆弧面抵靠在沉淀池的内侧壁上，收集板的一端成型有第二圆弧面，所述第二圆弧面抵靠在沉淀池的内侧壁上，第一圆弧面、第二圆弧面的圆弧半径等于沉淀池内侧壁的圆弧半径。
作为上述方案的一种优选，所述升降气缸的活塞杆上固定有升降板，所述升降板固定在收集板的底面上。
作为上述方案的一种优选，所述升降气缸的数量为两个，两个升降气缸分别固定在升降板的底面两侧。
作为上述方案的一种优选，所述排水小孔呈线性阵列分布在刮板上，漏水孔呈线性阵列分布在收集板和底板上。
上述说明仅是本发明技术方案的概述，为了能够更清楚了解本发明的技术手段，并可依照说明书的内容予以实施，以下以本发明的较佳实施例并配合附图详细说明如后。
