申请日2018.03.30
公开(公告)日2018.12.07
IPC分类号C02F1/00
摘要
本实用新型公开了一种工业污水处理设备用栅格机构，包括两个放置板，两个放置板之间设有同一个栅格本体，两个放置板相互靠近的一侧底部均焊接有挡板，栅格本体的底部与两个挡板的顶部均相接触，放置板的顶部开设有移动槽，移动槽内滑动安装有移动板，移动板的两侧均焊接有限位板，移动槽的两侧内壁上均开设有限位槽，位于同一个移动板上的两个限位板相互远离的一侧分别延伸至相对应的限位槽内，限位板的顶部焊接有第一弹簧。本实用新型结构简单，安装方便，经济实用，通过转动板和固定槽，初步对栅格本体进行固定，并且通过滑动板和卡板，进一步对栅格本体进行固定，方便栅格本体的安装，安装过程简单。
权利要求书

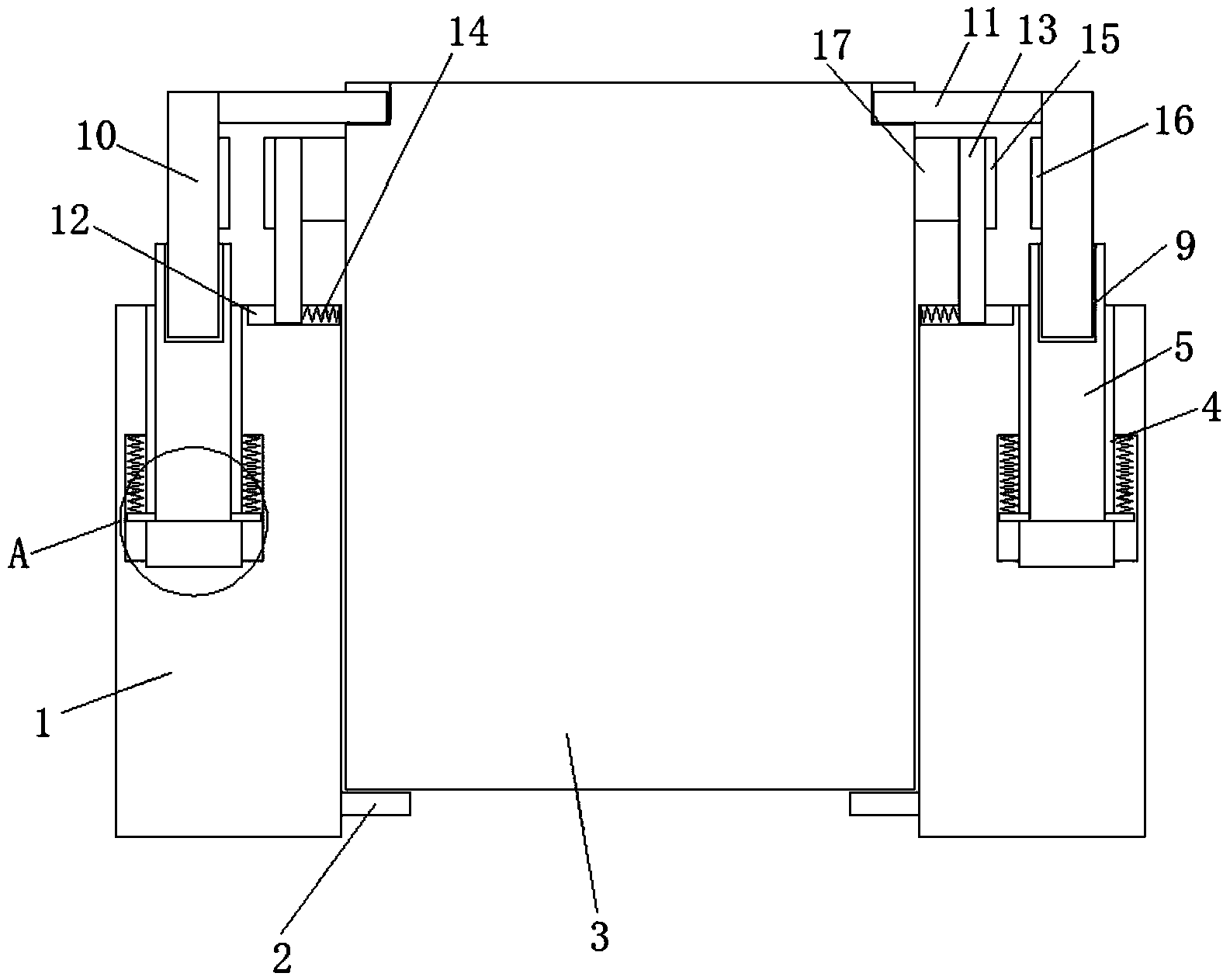

1.一种工业污水处理设备用栅格机构，包括两个放置板(1)，其特征在于，两个放置板(1)之间设有同一个栅格本体(3)，两个放置板(1)相互靠近的一侧底部均焊接有挡板(2)，栅格本体(3)的底部与两个挡板(2)的顶部均相接触，放置板(1)的顶部开设有移动槽(4)，移动槽(4)内滑动安装有移动板(5)，移动板(5)的两侧均焊接有限位板(6)，移动槽(4)的两侧内壁上均开设有限位槽(7)，位于同一个移动板(5)上的两个限位板(6)相互远离的一侧分别延伸至相对应的限位槽(7)内，限位板(6)的顶部焊接有第一弹簧(8);
第一弹簧(8)的顶端焊接于相对应的限位槽(7)的顶部内壁上，移动板(5)的顶部延伸至放置板(1)的上方并开设有转动槽(9)，转动槽(9)内转动安装有转轴(10)，两个转轴(10)相互靠近的一侧顶部均焊接有转动板(11)，两个放置板(1)相互靠近的顶部一侧均开设有滑动槽(12)，滑动槽(12)内滑动安装有滑动板(13)，两个滑动板(13)相互靠近的一侧均焊接有第二弹簧(14)，两个第二弹簧(14)相互靠近的一端分别焊接于两个滑动槽(12)相互远离的一侧内壁上，两个转轴(10)相互靠近的一侧均固定安装有第一磁铁(15)，两个滑动板(13)相互远离的一侧均固定安装有第二磁铁(16)，第一磁铁(15)与相对应的第二磁铁(16)相排斥。
2.根据权利要求1所述的一种工业污水 处理设备用栅格机构，其特征在于，位于同一个移动板(5)上的两个限位板(6)相互远离的一侧分别与两个限位槽(7)相互远离的一侧内壁滑动连接。
3.根据权利要求1所述的一种工业污水处理设备用栅格机构，其特征在于，位于转动槽(9)内的转轴(10)的外侧安装有滑块，转动槽(9)的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接。
4.根据权利要求1所述的一种工业污水处理设备用栅格机构，其特征在于，所述栅格本体(3)的顶部开设有一侧设置为开口的固定槽，两个转动板(11)相互靠近的一侧分别延伸至相对应的固定槽内。
5.根据权利要求1所述的一种工业污水处理设备用栅格机构，其特征在于，位于栅格本体(3)同一侧的第一磁铁(15)和第二磁铁(16)相互靠近的一侧均设置为N极，且位于栅格本体(3)同一侧的第一磁铁(15)和第二磁铁(16)通过两个N极相排斥。
6.根据权利要求1所述的一种工业污水处理设备用栅格机构，其特征在于，两个滑动板(13)相互靠近的一侧均焊接有卡板(17)，两个卡板(17)相互靠近的一侧均与栅格本体(3)相接触。
说明书
一种工业污水处理设备用栅格机构
技术领域
本实用新型涉及污水处理设备技术领域，尤其涉及一种工业污水处理设备用栅格机构。
背景技术
随着工业的进步和社会的发展，水资源污染问题正变得日益严重，已经成为了环境治理的首要问题，我国属于水资源严重短缺的国家之一，人均占有率仅为世界人均占有率的1/4，且现在我国的水质正变得越来越差，久而久之会严重影响了人们的日常生活，目前的污水处理设备上通过设置栅格来对一些体积较大的垃圾进行拦截清理，可以提高污水处理的效率，但是目前的栅格不便于进行安装，安装不稳定，因此我们提出了一种工业污水处理设备用栅格机构用于解决上述问题。
实用新型内容
本实用新型的目的是为了解决现有技术中存在的缺点，而提出的一种工业污水处理设备用栅格机构。
为了实现上述目的，本实用新型采用了如下技术方案：
一种工业污水处理设备用栅格机构，包括两个放置板，两个放置板之间设有同一个栅格本体，两个放置板相互靠近的一侧底部均焊接有挡板，栅格本体的底部与两个挡板的顶部均相接触，放置板的顶部开设有移动槽，移动槽内滑动安装有移动板，移动板的两侧均焊接有限位板，移动槽的两侧内壁上均开设有限位槽，位于同一个移动板上的两个限位板相互远离的一侧分别延伸至相对应的限位槽内，限位板的顶部焊接有第一弹簧;
第一弹簧的顶端焊接于相对应的限位槽的顶部内壁上，移动板的顶部延伸至放置板的上方并开设有转动槽，转动槽内转动安装有转轴，两个转轴相互靠近的一侧顶部均焊接有转动板，两个放置板相互靠近的顶部一侧均开设有滑动槽，滑动槽内滑动安装有滑动板，两个滑动板相互靠近的一侧均焊接有第二弹簧，两个第二弹簧相互靠近的一端分别焊接于两个滑动槽相互远离的一侧内壁上，两个转轴相互靠近的一侧均固定安装有第一磁铁，两个滑动板相互远离的一侧均固定安装有第二磁铁，第一磁铁与相对应的第二磁铁相排斥。
优选的，位于同一个移动板上的两个限位板相互远离的一侧分别与两个限位槽相互远离的一侧内壁滑动连接。
优选的，位于转动槽内的转轴的外侧安装有滑块，转动槽的内壁上设有环形滑轨，且滑块与环形滑轨滑动连接。
优选的，所述栅格本体的顶部开设有一侧设置为开口的固定槽，两个转动板相互靠近的一侧分别延伸至相对应的固定槽内。
优选的，位于栅格本体同一侧的第一磁铁和第二磁铁相互靠近的一侧均设置为N极，且位于栅格本体同一侧的第一磁铁和第二磁铁通过两个N极相排斥。
优选的，两个滑动板相互靠近的一侧均焊接有卡板，两个卡板相互靠近的一侧均与栅格本体相接触。
与现有技术相比，本实用新型的有益效果是：
通过放置板、挡板、栅格本体、移动板、限位板、限位槽、第一弹簧、转动槽、转轴、转动板、滑动槽、滑动板、第二弹簧、第一磁铁、第二磁铁和卡板相配合，将栅格本体放置于两个放置板之间，使得栅格本体的底部与挡板的顶部相接触，拉动移动板，移动板带动限位板进行移动，限位板挤压第一弹簧，转动转动板，转动板通过转轴进行转动，松开移动板，第一弹簧由于自身的弹力带动限位板进行移动，限位板带动移动板进行移动，移动板带动转轴进行移动，转轴带动转动板进行移动，使得转动板移动至固定槽内，第一磁铁与第二磁铁相排斥，带动滑动板进行移动，滑动板带动卡板进行移动，两个卡板将栅格本体卡紧，方便栅格本体的安装，安装过程简单。
本实用新型结构简单，安装方便，经济实用，通过转动板和固定槽，初步对栅格本体进行固定，并且通过滑动板和卡板，进一步对栅格本体进行固定，方便栅格本体的安装，安装过程简单。
