申请日2018.02.10
公开(公告)日2018.08.14
IPC分类号C02F9/14; B05B17/08
摘要
本发明公开了一种工业废水景观式净化系统，包括缓冲池、厌氧池、好氧池、沉淀池与储水箱，其特征在于：所述缓冲池与厌氧池建设在地面以下，所述好氧池安放在地面以上，所述缓冲池与厌氧池合建在一起，中间通过隔断隔开，缓冲池上部与厌氧池底部通过管道连接相通，所述缓冲池底部连接设有车间污水管道，所述车间污水管道进水处安装有用于过滤污水中杂质的筛网，所述厌氧池出水口上与好氧池之间连接设有水泵。本实用具有如下优点：整个系统无需加药，方便检修及日常维护，净化回收利用率高，好氧池设计成多级曝气跌水，美化环境，废水二次利用，无危废，低能耗，可盈利，具有美化环境，能降解工业废水，节约用水。
权利要求书
1.一种工业废水景观式净化系统，包括缓冲池(1)、厌氧池(2)、好氧池(3)、沉淀池(4)与储水箱，其特征在于：所述缓冲池(1)与厌氧池(2)建设在地面以下，所述好氧池(3)安放在地面以上，所述缓冲池(1)与厌氧池(2)合建在一起，中间通过隔断隔开，缓冲池(1)上部与厌氧池(2)底部通过管道连接相通，所述缓冲池(1)底部连接设有车间污水管道(5)，所述车间污水管道(5)进水处安装有用于过滤污水中杂质的筛网，所述厌氧池(2)出水口上与好氧池(3)之间连接设有水泵(6)，所述水泵(6)采用液位计控制启停，所述水泵(6)的出水管上安装有防止倒灌并保护电机的止回阀，所述好氧池(3)为一个多级曝气跌水的水体景观，所述好氧池(3)外部设有自上而下长度逐级增长的多级阶梯(15)，所述好氧池(3)内部设有增氧装置(7)，所述好氧池(3)一侧下方设有抽入口(17)，所述抽入口(17)与水泵(6)相连，所述增氧装置(7)上设有通过好氧池(3)顶部与大气连接的进气口(8)，所述增氧装置(7)底部设有出气口(9)，所述好氧池(3)周围设有隔离带(10)，所述好氧池(3)与隔离带(10)之间设有喷泉池(11)，所述喷泉池(11)底部为倾斜结构，所述沉淀池(4)安装在喷泉池(11)的倾斜结构的底部，所述沉淀池(4)上部与厌氧池(2)底部之间通过回流管道(14)相连，所述沉淀池(4)通过管道连接设有污泥池(12)，所述好氧池(3)与储水箱之间通过管道出口(13)相连，所述储水箱通过管道连接设有冲洗水箱，所述冲洗水箱冲洗过后的污水通过管道与化粪池相连，所述化粪池与缓冲池(1)之间通过地下管道(5)相连。
2.根据权利要求1所述的一种工业废水景观式净化系统，其特征在于：所述储水箱上还可以连接一个或多个串联或并联的好氧池(3)进行进一步的降解净化处理，所述储水箱也可以连接用于卫生间，绿化浇灌，地面冲洗或普通水体景观。
3.根据权利要求1所述的一种工业废水景观式净化系统，其特征在于：所述好氧池内部(3)与多级阶梯(15)外部设有起到增强净化功能的生物填料(16)。
4.根据权利要求1所述的一种工业废水景观式净化系统，其特征在于：所述隔离带(10)为花卉、树木、草坪、人工设计的其他物体。
5.根据权利要求1所述的一种工业废水景观式净化系统，其特征在于：所述沉淀池(4)底部设有带阀门的污泥排放管(18)。
说明书
一种工业废水景观式净化系统
技术领域
本发明涉及废水处理技术领域，具体是指一种工业废水景观式净化系统。
背景技术
工业废水既有可能排放城市排水管道，也有可能直接排放水体时，在一般情况下，常常是综合性方案比较可取，即厂内处理和送城市处理相结合。有些废水可以回收物资或生产副产品，有些废水单独处理时技术简便、费用较少，这时把回收或处理放在厂内或车间内，甚至组织到生产流程中去是合理的。而废水耗氧性的降低，使工业废水和生活污水合并处理一般是比较经济的。同时，适度的集中处理比广泛的分散处理容易管理，容易保证处理效果。至于有毒、有害物质、重金属离子和生物不易降解的有害有机物质的去除，只有在生产现场立即解决，不让这些废水出厂，才是防止污染环境的可靠办法。目前废水的净化的技术只能在低浓度居民生活污水进行应用，无法适用于对工业企业产生的高浓度、难降解的废水降解与净化要求。同时目前的废水处理技术无法给企业带来经济与环境效益，并且企业自行建设现有普通净化设施，投资成本大，运行成本高，管理难度大。
发明内容
本发明要解决的技术问题是克服以上技术问题，提供一种无危废，低能耗，可盈利，具有美化环境，不加药，方便管理、检修、监督，能降解工业废水，节约用水的工业废水景观化处理工艺。

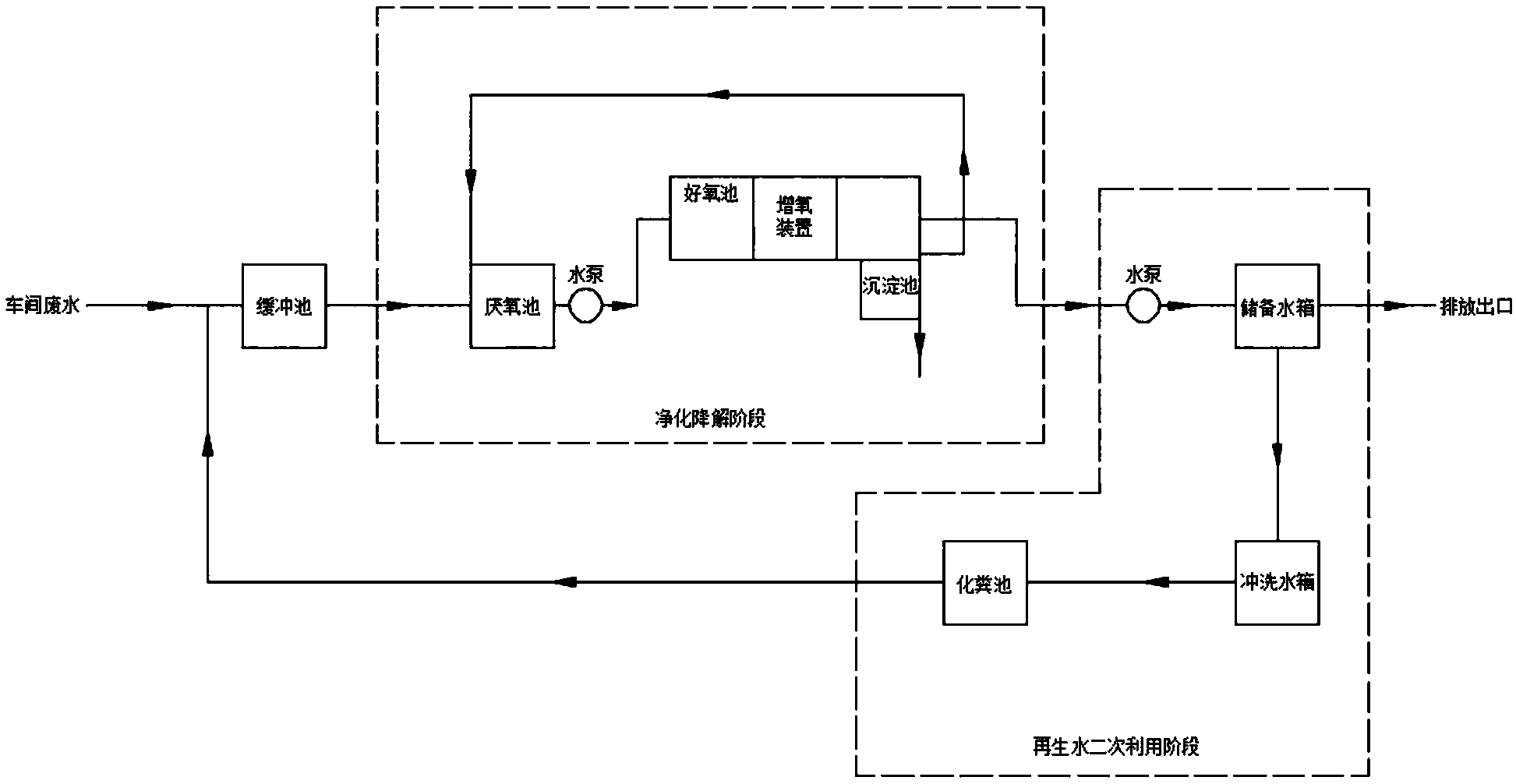

为解决上述技术问题，本发明提供的技术方案为一种工业废水景观式净化系统，包括缓冲池、厌氧池、好氧池、沉淀池与储水箱，其特征在于：所述缓冲池与厌氧池建设在地面以下，所述好氧池安放在地面以上，所述缓冲池与厌氧池合建在一起，中间通过隔断隔开，缓冲池上部与厌氧池底部通过管道连接相通，所述缓冲池底部连接设有车间污水管道，所述车间污水管道进水处安装有用于过滤污水中杂质的筛网，所述厌氧池出水口上与好氧池之间连接设有水泵，所述水泵采用液位计控制启停，所述水泵的出水管上安装有防止倒灌并保护电机的止回阀，所述好氧池为一个多级曝气跌水的水体景观，所述好氧池外部设有自上而下长度逐级增长的多级阶梯，所述好氧池内部设有增氧装置，所述好氧池一侧下方设有抽入口，所述增氧装置上设有通过好氧池顶部与大气连接的进气口，所述增氧装置底部设有出气口，所述好氧池周围设有隔离带，所述好氧池与隔离带之间设有喷泉池，所述喷泉池底部为倾斜结构，所述沉淀池安装在喷泉池的倾斜结构的底部，所述沉淀池上部与厌氧池底部之间通过回流管道相连，所述沉淀池通过管道连接设有污泥池，所述好氧池与储水箱之间通过溢流出口相连，所述储水箱通过管道连接设有冲洗水箱，所述冲洗水箱冲洗过后的污水通过管道与化粪池相连，所述化粪池与缓冲池之间通过地下管道相连。
优选的，所述储水箱上还可以连接一个或多个串联或并联的好氧池进行进一步的降解净化处理，所述储水箱也可以连接用于卫生间，绿化浇灌，地面冲洗或普通水体景观。
优选的，所述好氧池内部与多级阶梯外部设有起到增强净化功能的生物填料。
优选的，所述隔离带为花卉、树木、草坪、人工设计的其他物体。
优选的，所述沉淀池底部设有带阀门的污泥排放管。
优选的，所述缓冲池与厌氧池之间采用下进上出的管道连接方式，所述缓冲池与厌氧池均相对密闭且各自预留一个检查口。
优选的，所述化粪池为三格标准化化粪池，定期清理粪渣，上层清液可以做绿色的液体肥料，粪渣与沉淀池的污泥用易降解的塑料薄膜进行覆盖作为肥料。
本发明与现有技术相比具有如下优点：整个系统无需加药，方便检修及日常维护，净化回收利用率高;好氧池设计成多级曝气跌水，可作为室外水体景观，美化环境;沉淀池出水达标后，进入水箱二次利用;无危废，低能耗，可盈利，能降解工业废水，节约用水，解决企业废水处理的问题，并且将污水处理装置改善为易于管理监督，同时美观的净化装置，与生活环境融洽结合在一起。
