申请日2018.02.10
公开(公告)日2018.10.12
IPC分类号C02F9/14
摘要
本实用新型提供一种环保型养殖废水处理装置,包括壳体、第一处理仓和第二处理仓，所述壳体的表面水平安装有第一固定环和第二固定环，且第二固定环设置在第一固定环的下方，所述第一固定环与第二固定环之间竖直安装有连接杆，所述第二固定环的底部四周安装有支撑腿，且支撑腿的底部安装有支撑环，所述壳体的内部设置为第一处理仓和第二处理仓，且第二处理仓设置在第一处理仓的下方，所述壳体的左侧顶端水平安装有进水管。本实用新型通过在壳体内设置第一处理仓和第二处理仓，并且在第一处理仓内设置生物填充层，在第二处理仓内设置陶瓷颗粒层，改变了传统环保型养殖废水处理装置只用单一程序进行处理的方式，提高了废水处理的效率和质量。
权利要求书

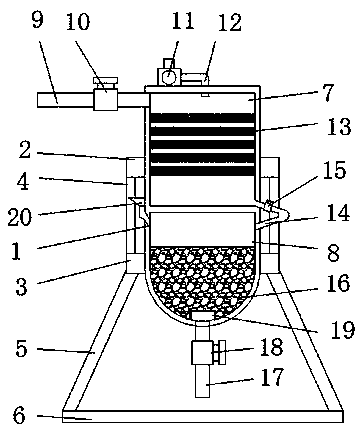

1.一种环保型养殖废水处理装置,包括壳体(1)、第一处理仓(7)和第二处理仓(8)，其特征在于：所述壳体(1)的表面水平安装有第一固定环(2)和第二固定环(3)，且第二固定环(3)设置在第一固定环(2)的下方，所述第一固定环(2)与第二固定环(3)之间竖直安装有连接杆(4)，所述第二固定环(3)的底部四周安装有支撑腿(5)，且支撑腿(5)的底部安装有支撑环(6)，所述壳体(1)的内部设置为第一处理仓(7)和第二处理仓(8)，且第二处理仓(8)设置在第一处理仓(7)的下方;
所述壳体(1)的左侧顶端水平安装有进水管(9)，且进水管(9)的右端与第一处理仓(7)的内部相连通，所述进水管(9)上安装有第一控制阀(10)，所述壳体(1)的顶部安装有调速气泵(11)，且调速气泵(11)的出口通过导气管(12)与第一处理仓(7)的内部相连通，所述导气管(12)水平设置在调速气泵(11)的右侧，且调速气泵(11)的底端穿过壳体(1)的顶部设置在第一处理仓(7)的内部顶端，所述第一处理仓(7)的内部水平安装有生物填充层(13);
所述壳体(1)的右侧安装有连接通道(14)，且连接通道(14)的一端与第一处理仓(7)的内部底端相连通，且连接通道(14)的另一端与第二处理仓(8)的内部顶端相连通，所述连接通道(14)上安装有第二控制阀(15)，所述壳体(1)的左侧安装有投料斗(20)，且投料斗(20)的底端与第二处理仓(8)的内部相连通，所述第二处理仓(8)的内部底端设置有陶瓷颗粒层(16)，所述壳体(1)的底端竖直安装有出水管(17)，且出水管(17)的顶端设置在陶瓷颗粒层(16)中，所述出水管(17)上安装有第三控制阀(18)。
2.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述壳体(1)设置成立式圆筒状结构，且壳体(1)的底部设置成球面结构。
3.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述连接杆(4)并排设置有四个，且连接杆(4)的顶端与第一固定环(2)的底部固定连接，且连接杆(4)的底端与第二固定环(3)的顶部固定连接。
4.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述支撑腿(5)设置有四个，且倾斜设置在壳体(1)的四周。
5.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述支撑环(6)设置在壳体(1)的下方。
6.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述连接通道(14)设置成U型管结构。
7.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述出水管(17)的顶端还安装有防护筛网(19)，且防护筛网(19)设置在陶瓷颗粒层(16)的内部底端。
8.根据权利要求1所述的一种环保型养殖废水处理装置，其特征在于：所述投料斗(20)的顶部设置成倒梯形结构。
说明书
一种环保型养殖废水处理装置
技术领域
本实用新型属于养殖废水处理设备技术领域，具体涉及一种环保型养殖废水处理装置。
背景技术
随着畜禽养殖业生产方式的不断转变，我国畜禽养殖业逐步向规模化、集约化发展，并向城郊集中。为控制畜禽废水对环境的危害，环保部相继颁布了《畜禽养殖业污染物排放标准》、《畜禽养殖业污染防治技术政策》、《畜禽养殖污染防治条例》等着手解决畜禽养殖污染问题。
但目前市场上的环保型养殖废水处理装置效率低，并且通常会耗费大量的能源，增加了废水处理的成本，并且普通的环保型养殖废水处理装置处理程序比较单一，导致处理效果不能达到国家的标准，从而不能满足人们的使用需求，为了解决上述所出现的问题，本实用新型提供了一种环保型养殖废水处理装置。
实用新型内容
本实用新型的目的在于提供一种环保型养殖废水处理装置，以解决上述背景技术中提出的问题。
为了实现上述目的，本实用新型是通过如下的技术方案来实现：一种环保型养殖废水处理装置,包括壳体、第一处理仓和第二处理仓，所述壳体的表面水平安装有第一固定环和第二固定环，且第二固定环设置在第一固定环的下方，所述第一固定环与第二固定环之间竖直安装有连接杆，所述第二固定环的底部四周安装有支撑腿，且支撑腿的底部安装有支撑环，所述壳体的内部设置为第一处理仓和第二处理仓，且第二处理仓设置在第一处理仓的下方;
所述壳体的左侧顶端水平安装有进水管，且进水管的右端与第一处理仓的内部相连通，所述进水管上安装有第一控制阀，所述壳体的顶部安装有调速气泵，且调速气泵的出口通过导气管与第一处理仓的内部相连通，所述导气管水平设置在调速气泵的右侧，且调速气泵的底端穿过壳体的顶部设置在第一处理仓的内部顶端，所述第一处理仓的内部水平安装有生物填充层;
所述壳体的右侧安装有连接通道，且连接通道的一端与第一处理仓的内部底端相连通，且连接通道的另一端与第二处理仓的内部顶端相连通，所述连接通道上安装有第二控制阀，所述壳体的左侧安装有投料斗，且投料斗的底端与第二处理仓的内部相连通，所述第二处理仓的内部底端设置有陶瓷颗粒层，所述壳体的底端竖直安装有出水管，且出水管的顶端设置在陶瓷颗粒层中，所述出水管上安装有第三控制阀。
优选的，所述壳体设置成立式圆筒状结构，且壳体的底部设置成球面结构。
优选的，所述连接杆并排设置有四个，且连接杆的顶端与第一固定环的底部固定连接，且连接杆的底端与第二固定环的顶部固定连接。
优选的，所述支撑腿设置有四个，且倾斜设置在壳体的四周。
优选的，所述支撑环设置在壳体的下方。
优选的，所述连接通道设置成U型管结构。
优选的，所述出水管的顶端还安装有防护筛网，且防护筛网设置在陶瓷颗粒层的内部底端。
优选的，所述投料斗的顶部设置成倒梯形结构。
本实用新型的有益效果：该环保型养殖废水处理装置结构简单合理、使用方便，通过在在壳体内设置第一处理仓和第二处理仓，并且在第一处理仓内设置生物填充层，在第二处理仓内设置陶瓷颗粒层，改变了传统环保型养殖废水处理装置只用单一程序进行过滤的方式，提高了废水过滤的效率和质量，并且通过生物填充层的设置，还能够对废水中的微生物进行生物催化，在过滤的同时进行对废水进行一定的生物处理，提高了装置的实用性，并且由于陶瓷颗粒成本底，来源广，减轻了企业废水处理的成本，通过第一固定环和第二固定环的设置，保证了壳体被支撑腿支撑的稳定性，并且通过支撑环的的设置，进一步提高了壳体安装的稳定性能，通过在出水管的顶端设置防护筛网，避免陶瓷颗粒从出水管中流出来，通过投料斗的设置，能够将除味剂等化学药剂投放到第二处理仓中，使得废水在过滤过程中能够除味絮凝。
