申请日2018.03.29
公开(公告)日2018.07.24
IPC分类号C02F9/08
摘要
本发明涉及一种农村生活污水多级过滤装置，属于工程应用技术领域;本发明包括离心式旋流过滤器、U形回转式活性炭净水器、入口储水箱、微缝夹壁式紫外杀菌器、出口储水箱、出水管;离心式旋流过滤器通过管道与U形回转式活性炭净水器连通，U形回转式活性炭净水器通过管道与入口储水箱连通，入口储水箱通过微缝夹壁式紫外杀菌器与出口储水箱连通，出口储水箱的出水口与出水管相连;本发明装置容易清洗和更换，分级过滤减少堵塞且过滤性能好的优点;且该装置结构简单，操作方便，适于产业化生产和市场推广应用。
权利要求书

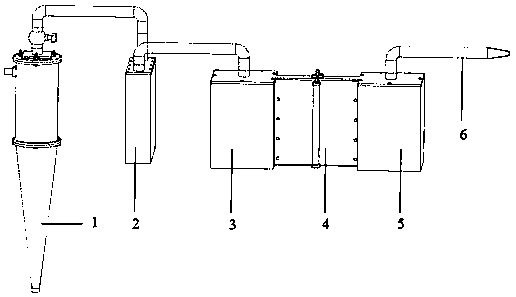

1.一种农村生活污水多级过滤装置，其特征在于：包括离心式旋流过滤器(1)、U形回转式活性炭净水器(2)、入口储水箱(3)、微缝夹壁式紫外杀菌器(4)、出口储水箱(5)、出水管(6);离心式旋流过滤器(1)通过管道与U形回转式活性炭净水器(2)连通，U形回转式活性炭净水器(2)通过管道与入口储水箱(3)连通，入口储水箱(3)通过微缝夹壁式紫外杀菌器(4)与出口储水箱(5)连通，出口储水箱(5)的出水口与出水管(6)相连;
离心式旋流过滤器(1)包括网式过滤器(7)、圆柱体(9)、圆锥体(10)、球阀底座(12)、球阀(13)，中空的圆柱体(9)通过法兰接口固定在中空的圆锥体(10)顶端，圆锥体(10)底部连接有沉沙口(11)，网式过滤器(7)设置在圆柱体(9)内且其顶端固定在圆柱体(9)顶端的法兰接口上，球阀(13)通过球阀底座(12)固定在网式过滤器(7)上方，给水口(8)设置在圆柱体(9)上端边缘处并与圆柱体连通，水进入方向与圆柱体上端边缘相切;
U形回转式活性炭净水器(2)包括箱盖(20)、箱体(21)、隔板Ⅰ(22)、隔板Ⅱ(23)、隔板Ⅲ(24)，箱盖(20)底部固定有隔板Ⅰ(22)、隔板Ⅱ(23)，箱盖(20)上开有进水口Ⅰ(25)、出水口Ⅰ(26)，隔板Ⅲ(24)固定在箱体(21)底部，箱盖(20)设置在箱体上，且隔板Ⅲ(24)位于隔板Ⅰ(22)、隔板Ⅱ(23)之间，隔板Ⅰ(22)、隔板Ⅱ(23)与箱体(21)底部不接触，隔板Ⅲ(24)与箱盖(20)不接触，箱体(21)中填充有活性炭;
微缝夹壁式紫外杀菌器(4)为宽度1.5-2.5cm的箱体，箱体左右两侧分别开有进水口Ⅲ(33)、出水口Ⅲ(34)，紫外灯(28)通过灯座(30)设置在箱体两侧;
入口储水箱(3)、出口储水箱(5)均为中空箱体，入口储水箱(3)顶部开有进水口Ⅱ(31)，入口储水箱(3)一侧的出水口与微缝夹壁式紫外杀菌器的进水口Ⅲ(33)连通，出口储水箱(5)顶部开有出水口Ⅱ(32)，出口储水箱(5)一侧的进水口与微缝夹壁式紫外杀菌器出的水口Ⅲ(34)连通。
2.根据权利要求1所述的农村生活污水多级过滤装置，其特征在于：网式过滤器(7)包括滤网安装支架(14)、固定支架(18)和设置在滤网安装支架上的滤网(15)，滤网安装支架(14)顶端开有孔Ⅰ(16)，固定支架(18)上设置有螺栓Ⅰ(17)，孔Ⅰ(16)与螺栓Ⅰ(17)相配合用于将装有滤网(15)的滤网安装支架(14)固定在固定支架(18)内，固定支架(18)固定在圆柱体(9)顶端的法兰接口上，球阀底座(12)固定在滤网安装支架(14)上方。
3.根据权利要求2所述的农村生活污水多级过滤装置，其特征在于：滤网安装支架(14)与固定支架(18)之间设置有橡胶垫片(19)。
4.根据权利要求2所述的农村生活污水 多级过滤装置，其特征在于：滤网安装支架(14)与球阀底座(12)之间设置有橡胶垫片。
5.根据权利要求1所述的农村生活污水多级过滤装置，其特征在于：微缝夹壁式紫外杀菌器(4)包括2块玻璃板(27)、紫外灯(28)、安装槽(29)，2块玻璃板(27)固定在安装槽(29)两侧形成1.5-2.5cm宽的箱体，箱体上设置有盖板(35)，紫外灯(28)通过灯座(30)设置在箱体两侧。
说明书
一种农村生活污水多级过滤装置
技术领域
本发明涉及一种农村生活污水多级过滤装置，属于工程应用技术领域。
背景技术
在现有的农村污水过滤系统中，存在着过滤器滤网容易破损堵塞，且破损后的滤网拆卸不方便，又由于系统设置不合理而导致过滤不充分等问题，所以就该情况本发明设计了一种农村生活污水多级过滤装置，能高效快捷的处理农村生活污水，且经济适用。
发明内容
本发明提供了一种农村生活污水多级过滤装置，目的在于为农村生活污水提供一种合理便捷的多级过滤系统，解决过滤装置设置不合理、过滤效率较低、容易造成堵塞的问题。
本发明农村生活污水多级过滤装置包括离心式旋流过滤器、U形回转式活性炭净水器、入口储水箱、微缝夹壁式紫外杀菌器、出口储水箱、出水管;离心式旋流过滤器通过管道与U形回转式活性炭净水器连通，U形回转式活性炭净水器通过管道与入口储水箱连通，入口储水箱通过微缝夹壁式紫外杀菌器与出口储水箱连通，出口储水箱的出水口与出水管相连;
其中离心式旋流过滤器包括网式过滤器、圆柱体、圆锥体、球阀底座、球阀，中空的圆柱体通过法兰接口固定在中空的圆锥体顶端，圆锥体底部连接有沉沙口，网式过滤器设置在圆柱体内且其顶端固定在圆柱体顶端的法兰接口上，球阀通过球阀底座固定在网式过滤器上方，给水口设置在圆柱体上端边缘处并与圆柱体连通，水进入方向与圆柱体上端边缘相切;
U形回转式活性炭净水器包括箱盖、箱体、隔板Ⅰ、隔板Ⅱ、隔板Ⅲ，箱盖底部固定有隔板Ⅰ、隔板Ⅱ，箱盖上开有进水口Ⅰ、出水口Ⅰ，隔板Ⅲ固定在箱体底部，箱盖设置在箱体上，且隔板Ⅲ位于隔板Ⅰ、隔板Ⅱ之间，隔板Ⅰ、隔板Ⅱ与箱体底部不接触，隔板Ⅲ与箱盖不接触，箱体中填充有活性炭;
微缝夹壁式紫外杀菌器为宽度1.5-2.5cm的箱体，箱体左右两侧分别开有进水口Ⅲ、出水口Ⅲ，紫外灯通过灯座设置在箱体两侧;
入口储水箱、出口储水箱均为中空箱体，入口储水箱顶部开有进水口Ⅱ，入口储水箱一侧的出水口与微缝夹壁式紫外杀菌器的进水口Ⅲ连通，出口储水箱顶部开有出水口Ⅱ，出口储水箱一侧的进水口与微缝夹壁式紫外杀菌器出的水口Ⅲ连通。
所述网式过滤器包括滤网安装支架、固定支架和设置在滤网安装支架上的滤网，滤网安装支架顶端开有孔Ⅰ，固定支架上设置有螺栓Ⅰ，孔Ⅰ与螺栓Ⅰ相配合用于将装有滤网的滤网安装支架固定在固定支架内，固定支架固定在圆柱体顶端的法兰接口上，球阀底座固定在滤网安装支架上方。
所述滤网安装支架与固定支架之间设置有橡胶垫片。
所述滤网安装支架与球阀底座之间设置有橡胶垫片。
所述微缝夹壁式紫外杀菌器包括2块玻璃板、紫外灯、安装槽，2块玻璃板固定在安装槽两侧形成1.5-2.5cm宽的箱体，箱体上设置有盖板，紫外灯通过灯座设置在箱体两侧。
本发明的工作过程是：
使用时，需处理的生活污水以一定的压力由给水口进入离心式旋流过滤器的圆柱体，在圆柱体中产生旋流，较大粒径的杂质在旋流及重力作用下分离出来往下流入圆锥体，产生强烈的三维椭圆型强旋转剪切湍流运动，由于粗颗粒与细颗粒之间存在粒度差，其受到离心力、向心浮力、流体曳力等大小不同，受离心沉降作用，粗颗粒杂质由沉沙口排出，含小粒径杂质的污水则产生反向旋流，向上经网式过滤器再次过滤更小颗粒的杂质，从而达到分离分级目的。
经离心式旋流过滤器过滤后的污水再通过打开的球阀经管道由进水口Ⅰ进入U形回转式活性炭净水器中，U形回转式活性炭净水器箱体内放置活性炭，污水由进水口Ⅰ进入由隔板Ⅰ和箱体一侧的壁板组成的渗流通道，在重力及水压作用下下渗，下渗至箱体的底板处，再通过隔板Ⅰ与箱体21的底板处的缝隙进入由隔板Ⅰ和隔板Ⅲ组成的渗流通道，在水压作用下反向向上入渗，水流向上入渗至箱盖处，通过箱盖与隔板Ⅲ之间的缝隙进入隔板Ⅲ与隔板Ⅱ组成的渗流通道，在重力及水压作用下向下入渗，入渗至箱体的底板处再由隔板Ⅱ与箱体一侧的壁板组成的渗流通道反向向上入渗，水流入渗至箱体的顶部从出水口Ⅰ经管道由进水口Ⅱ进入入口储水箱，水流在U形回转式活性炭净水器中呈U形迂回入渗，入渗过程中水流中的无机或有机物质及胶体颗粒等与活性炭接触后逐步被充分吸附;所述的U形回转式活性炭净水器内设有三个隔板，使水流呈U形回转式向前输运，延长渗径，增加悬浮质与活性炭的接触时间而被吸附充分;
经U形回转式活性炭净水器过滤后的污水由出水口Ⅰ经管道储存在入口储水箱中，入口储水箱中的污水经进水口Ⅲ进入微缝夹壁式紫外杀菌器中，紫外灯对箱体内的污水进行杀菌处理，杀菌处理后由出水口Ⅲ进入出口储水箱供人们使用，即完成净水处理;所述的微缝夹壁式紫外线杀菌器设有微缝夹壁层，水流流过微缝夹壁层时紫外线对其充分照射杀菌。
本发明的有益效果是：
整个装置各个部分有序的分级过滤，减少过滤系统的堵塞机率，提高过滤效率及过滤效果，可拆卸滤网的设计使得滤网更换方便快捷，U形入渗路径的设计使得水流与活性炭充分接触，使得杂质被活性炭充分吸附，紫外杀菌器的微缝夹壁使得水流以薄薄的一层水膜的形式通过紫外灯杀菌，增加了水流与紫外光接触的面积及时间，使得水流杀菌充分彻底，且该装置结构简单，操作方便，适于产业化生产和市场推广应用。
