申请日2018.02.10
公开(公告)日2018.11.06
IPC分类号C02F9/04; C02F1/44
摘要
本实用新型提供了一种钛白粉三洗废水回收设备，包括由钛白粉三洗废水池至净水池之间依次顺序通过水管相互连通设置沉淀池、增压泵、滤芯、高压泵和反渗透器;所述反渗透器的浓水排水口通过水管连接浓水池，所述反渗透器的净水排水口通过水管连接净水池，本实用新型设备运行稳定、能耗低、分离效果良好，并且具有占地面积小，降低生产成本的优点。
权利要求书
1.一种钛白粉三洗废水回收设备，其特征在于：由钛白粉三洗废水池至净水池之间依次顺序通过水管相互连通设置沉淀池、增压泵、滤芯、高压泵和反渗透器;所述反渗透器的浓水排水口通过水管连接浓水池，所述反渗透器的净水排水口通过水管连接净水池。
2.根据权利要求1所述的钛白粉三洗废水回收设备，其特征在于：所述沉淀池底部为圆锥形底，沉淀池内部设置有斜管，斜管为多个均匀分布于沉淀池内，斜管的一端延伸至所述圆锥形底的侧壁。
3.根据权利要求1所述的钛白粉三洗废水回收设备，其特征在于：所述增压泵的出水口与滤芯的进水口之间的管道连接有杀菌剂罐和或除垢剂罐。
4.根据权利要求1至3任一权利要求所述的钛白粉三洗废水回收设备，其特征在于：所述滤芯为耐高温五层滤芯。
5.根据权利要求1至3任一权利要求所述的钛白粉三洗废水回收设备，其特征在于：所述反渗透器为DTRO碟管式反渗透器或XDTRO碟管式反渗透器。
6.根据权利要求1至3任一权利要求所述的钛白粉三洗废水回收设备，其特征在于：所述增压泵为1至4台。
说明书
一种钛白粉三洗废水回收设备
技术领域
本发明属于工业废水回用领域，尤其是涉及一种蒸钛白粉三洗废水回收设备。
背景技术
钛白粉具有稳定的物理化学性质，其应用范围非常广泛，55%～60%被用于涂料和橡胶行业，23%～25%被用于塑料行业，此外在化纤、造纸、医药、食品、油墨、陶瓷、化妆品、玩具、日化、皮革等众多行业均有应用，我国现已成为世界第二大钛白粉生产国，
钛白粉分为金红石型、锐钛型和板钛型，目前金红石型钛白粉为主要品种，生产过程中为去除存留于钛白粉中的可溶性盐类，需通过洗涤工艺去除杂质，这一洗涤过程称做三洗工艺，产生的废水为三洗废水。在三洗工艺中，少量TiO2颗粒进入三洗废水中，由于其粒径小，不易凝聚沉淀，难以被去除，造成了水体污染及TiO2浪费。
发明内容
有鉴于此，本发明旨在提出一种钛白粉三洗废水回收设备，适用于钛白粉三洗废水的处理。

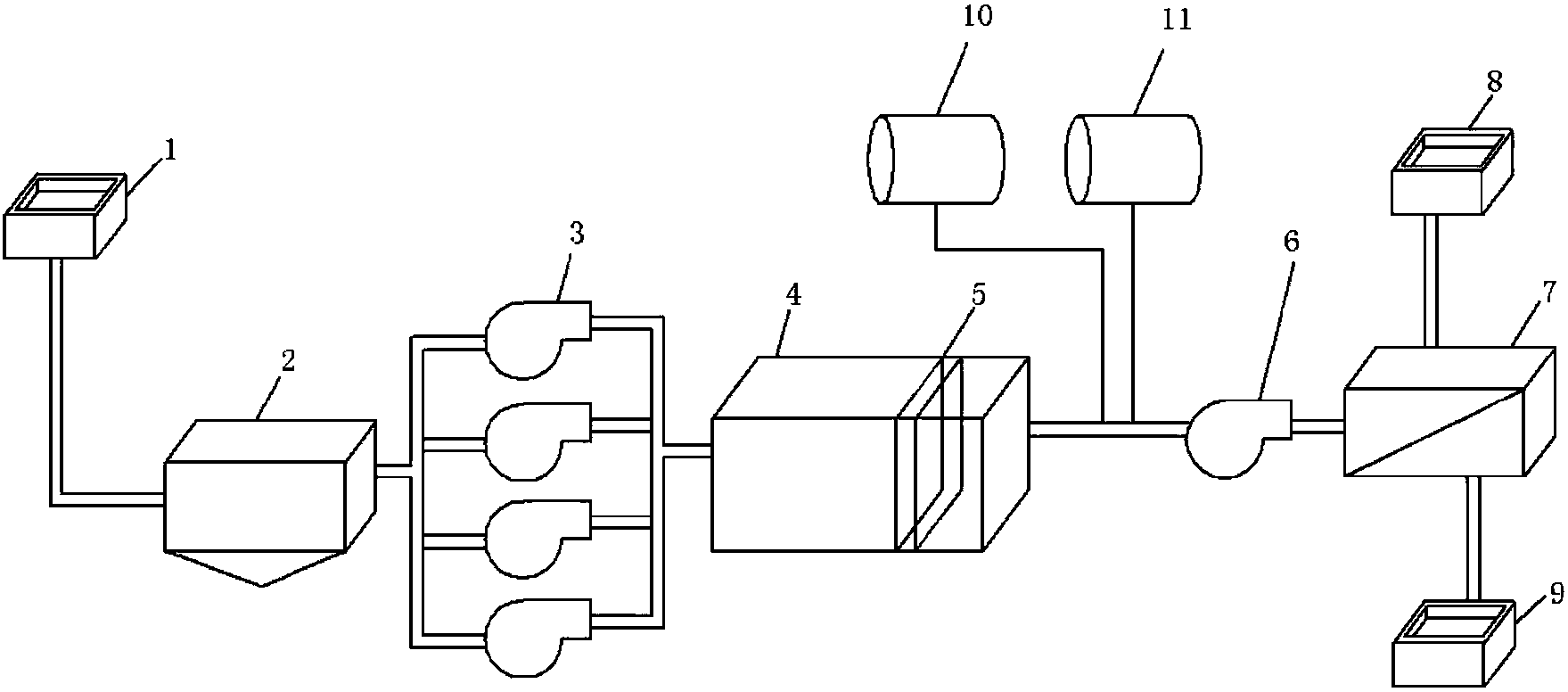

为达到上述目的，本发明的装置所采用的技术方案是：一种钛白粉三洗废水回收设备，由钛白粉三洗废水池至净水池之间依次顺序通过水管相互连通设置沉淀池、增压泵、滤芯、高压泵和反渗透器;所述反渗透器的浓水排水口通过水管连接浓水池，所述反渗透器的净水排水口通过水管连接净水池。
所述沉淀池底部为圆锥形底，沉淀池内部设置有斜管，斜管为多个均匀分布于沉淀池内，斜管的一端延伸至所述圆锥形底的侧壁。
所述增压泵的出水口与滤芯的进水口之间的管道连接有杀菌剂罐和或除垢剂罐。
所述滤芯为耐高温五层滤芯。
所述反渗透器为DTRO碟管式反渗透器或XDTRO碟管式反渗透器。
所述增压泵为1至4台。
相对于现有技术，本发明所述的装置具有以下优势：利用高压泵、反渗透器对钛白粉三洗废进行处理，可以达到较高的回收率，本发明设备处理后的产水可送至净水池回用，可回用至水质要求相对较低的一洗及二洗工艺，另外，本发明设备处理后的浓水液排放至浓水池，可供后续的蒸发处理，本发明设备运行稳定、能耗低、分离效果良好;另外，本发明具有占地面积小，生产成本低的优点。
