申请日2018.02.10
公开(公告)日2018.10.19
IPC分类号F16G13/06
摘要
本实用新型涉及五金器材技术领域，更具体地说涉及一种偏移型水处理轴套链条，包括：内链板、套筒、第二内链板、第二套筒、外链板、第二外链板、销轴、销子、轴孔、轴孔二和销孔;套筒及第二套筒设置在内链板及第二内链板的内部两端，且套筒及第二套筒与内链板及第二内链板通过扣合方式相连接;内链板及第二内链板设置在外链板及第二外链板的内端，且内链板及第二内链板通过套筒、第二套筒及销轴与外链板及第二外链板通过过盈方式相连接;本实用新型通过对结构上的改进，并结合现有技术，具有结构精良，紧凑性好，且应用时牢固性高的优点，解决了现有装置技术中出现的问题和不足，使之更加具有实用性的目的。
权利要求书

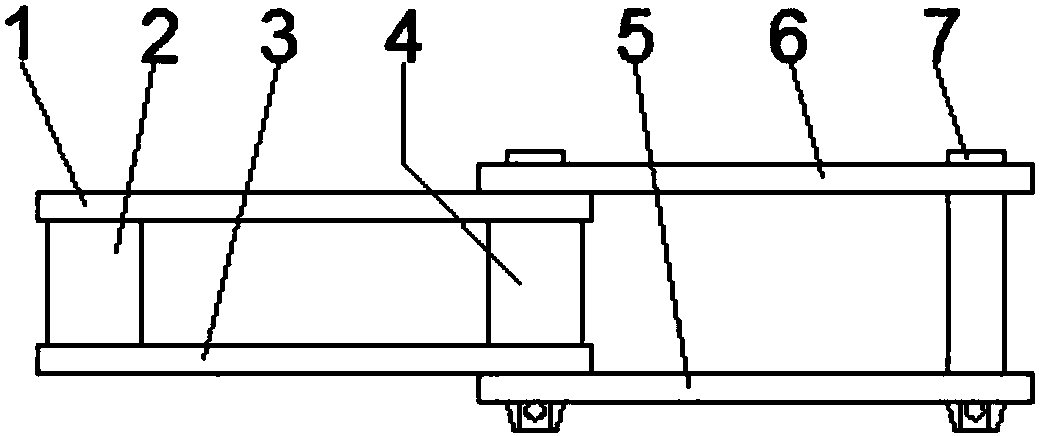

1.一种偏移型水处理轴套链条，包括：内链板(1)、套筒(2)、第二内链板(3)、第二套筒(4)、外链板(5)、第二外链板(6)、销轴(7)、销子(8)、轴孔(101)、轴孔二(601)和销孔(701);其特征在于：所述套筒(2)及第二套筒(4)设置在内链板(1)及第二内链板(3)的内部两端，且套筒(2)及第二套筒(4)与内链板(1)及第二内链板(3)通过扣合方式相连接;所述内链板(1)及第二内链板(3)设置在外链板(5)及第二外链板(6)的内端，且内链板(1)及第二内链板(3)通过套筒(2)、第二套筒(4)及销轴(7)与外链板(5)及第二外链板(6)通过过盈方式相连接;所述销轴(7)设置在套筒(2)及第二套筒(4)的内部中间，且销轴(7)与套筒(2)及第二套筒(4)通过贯通相连接;所述销轴(7)的一侧开设有销子(8)，且销轴(7)与销子(8)通过嵌入方式相连接;所述内链板(1)及第二内链板(3)上开设有轴孔(101)，且内链板(1)及第二内链板(3)与轴孔(101)通过一体式结构相连接;所述外链板(5)及第二外链板(6)上开设有轴孔二(601)，且外链板(5)及第二外链板(6)与轴孔二(601)通过一体式结构相连接;所述销轴(7)上开设有销孔(701)，且销轴(7)与销孔(701)通过一体式结构相连接。
2.根据权利要求1所述的一种偏移型水处理轴套链条，其特征在于：所述内链板(1)及第二内链板(3)倒角状的平板体结构，且内链板(1)与第二内链板(3)间距为26毫米、宽度为38毫米。
3.根据权利要求1所述的一种偏移型水处理轴套链条，其特征在于：所述外链板(5)及第二外链板(6)侧视呈椭圆形结构设置，且外链板(5)及第二外链板(6)宽度为36毫米。
4.根据权利要求1所述的一种偏移型水处理轴套链条，其特征在于：所述销轴(7)为圆柱形的实心体结构设置，且销轴(7)长度为62毫米、直径为13.5毫米。
5.根据权利要求1所述的一种偏移型水处理轴套链条，其特征在于：所述套筒(2)及第二套筒(4)为圆形状的中空式结构设置，且套筒(2)及第二套筒(4)长度为26毫米。
6.根据权利要求1所述的一种偏移型水处理轴套链条，其特征在于：所述内链板(1)、第二内链板(3)、外链板(5)及第二外链板(6)上分别开设有轴孔(101)及轴孔二(601)，且轴孔(101)及轴孔二(601)的孔径为13.5毫米。
说明书
一种偏移型水处理轴套链条
技术领域
本实用新型涉及一种偏移型水处理轴套链条，特指一种偏移型水处理轴套链条具有偏移作用的链条，属于五金器材技术领域。
背景技术
链条一般为金属的链环或环形物，多用作机械传动、牵引，用来障碍交通通道的链形物，机械上传动用的链子，链条包括四大系列：传动链、输送链、拉曳链、特种专业链等，在同类产品中，按组成链条的基本结构，即根据元件形状、同链条啮合的零件和部位，零件间尺寸比例等方面划分所属链条产品系列。
通过观察发现，现有的轴套链条普遍存在结构单一，紧凑性差，且应用时牢固性低的问题，在实际的使用过程中，带来了一定的局限性，于是，如何提供一种结构精良，紧凑性好，且应用时牢固性高的偏移型水处理轴套链条，成为了目前需要解决的重要课题。
有鉴于此，本发明人秉持多年该行业相关的设计理念和实际操作经验，并对现有技术缺失予以研究改良，提供一种结构精良，紧凑性好，且应用时牢固性高的偏移型水处理轴套链条，使之更加具有实用性的目的。
实用新型内容
本实用新型目的是为了克服现有技术的不足而提供一种偏移型水处理轴套链条，该偏移型水处理轴套链条具有结构精良，紧凑型好，且应用时牢固性高的优点。
为达到上述目的，本实用新型采用的技术方案是：一种偏移型水处理轴套链条，包括：内链板、套筒、第二内链板、第二套筒、外链板、第二外链板、销轴、销子、轴孔、轴孔二和销孔;所述套筒及第二套筒设置在内链板及第二内链板的内部两端，且套筒及第二套筒与内链板及第二内链板通过扣合方式相连接;所述内链板及第二内链板设置在外链板及第二外链板的内端，且内链板及第二内链板通过套筒、第二套筒及销轴与外链板及第二外链板通过过盈方式相连接;所述销轴设置在套筒及第二套筒的内部中间，且销轴与套筒及第二套筒通过贯通相连接;所述销轴的一侧开设有销子，且销轴与销子通过嵌入方式相连接;所述内链板及第二内链板上开设有轴孔，且内链板及第二内链板与轴孔通过一体式结构相连接;所述外链板及第二外链板上开设有轴孔二，且外链板及第二外链板与轴孔二通过一体式结构相连接;所述销轴上开设有销孔，且销轴与销孔通过一体式结构相连接。
作为本技术方案的进一步优化，本实用新型一种偏移型水处理轴套链条所述内链板及第二内链板倒角状的平板体结构，且内链板与第二内链板间距为26毫米、宽度为38毫米。
作为本技术方案的进一步优化，本实用新型一种偏移型水处理轴套链条所述外链板及第二外链板侧视呈椭圆形结构设置，且外链板及第二外链板宽度为36毫米。
作为本技术方案的进一步优化，本实用新型一种偏移型水处理轴套链条所述销轴为圆柱形的实心体结构设置，且销轴长度为62毫米、直径为13.5毫米。
作为本技术方案的进一步优化，本实用新型一种偏移型水处理轴套链条所述套筒及第二套筒为圆形状的中空式结构设置，且套筒及第二套筒长度为26毫米。
作为本技术方案的进一步优化，本实用新型一种偏移型水处理轴套链条所述内链板、第二内链板、外链板及第二外链板上分别开设有轴孔及轴孔二，且轴孔及轴孔二的孔径为13.5毫米。
由于上述技术方案的运用，本实用新型与现有技术相比具有下列优点：
本实用新型方案的一种偏移型水处理轴套链条，具有结构精良，紧凑性好，且应用时牢固性高的优点。
