申请日2018.02.10
公开(公告)日2018.10.26
IPC分类号C02F3/30; C02F9/14
摘要
本实用新型公开了一种AAO工艺可调容积圆柱形污水处理设备，包括圆柱形的污水处理池;污水处理池的中心设有立轴，四块活动挡板绕立轴转动将污水处理池的内部分隔为依次连通且容积大小可调的四个反应池，分别为厌氧池、缺氧池、好氧池和沉淀池;所述厌氧池和缺氧池内设有搅拌装置;所述好氧池内设有用于提高溶解氧的曝气系统;所述沉淀池内设有排放污泥的第一排污泵。本实用新型结构简单，体积小巧，能有效处理各种类型的污水，且处理结果好;能根据进水水质和排放标准调整各反应池的容积大小，提高污水处理的质量。
权利要求书

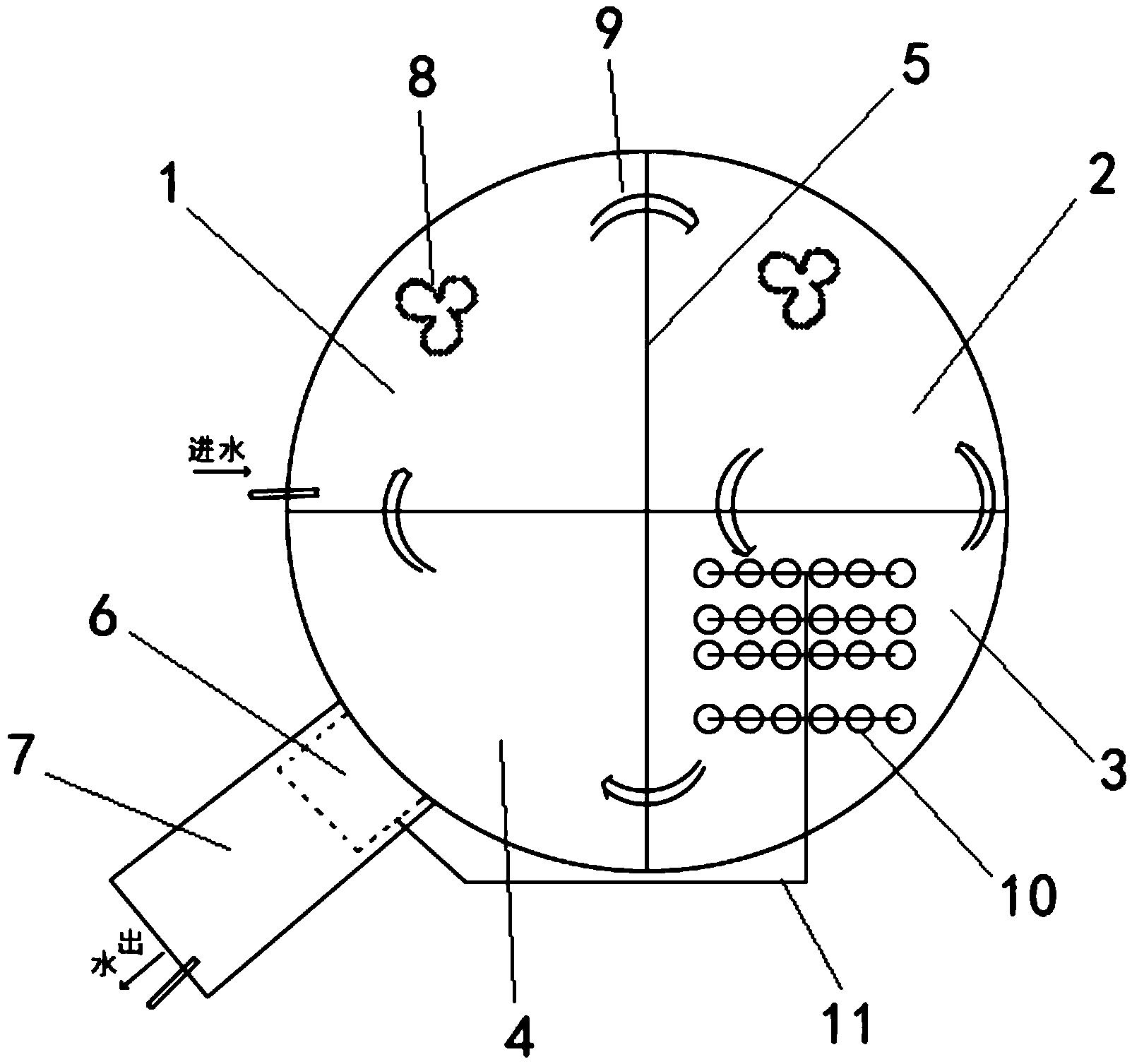

1.一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：包括圆柱形的污水处理池;污水处理池的中心设有立轴，四块活动挡板(5)绕立轴转动将污水处理池的内部分隔为依次连通且容积大小可调的四个反应池，分别为厌氧池(1)、缺氧池(2)、好氧池(3)和沉淀池(4);所述厌氧池(1)和缺氧池(2)内设有搅拌装置(8);所述好氧池(3)内设有用于提高溶解氧的曝气系统;所述沉淀池(4)内设有排放污泥的第一排污泵。
2.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：每一个反应池的底部均设有水泵，水泵连通过水管道(9)，过水管道(9)的出水口位于下一个反应池的顶部。
3.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：所述曝气系统包括多个均匀分散地设于好氧池(3)底部的曝气头(10)和设于污水处理池外壁的鼓风机(6);曝气头(10)与鼓风机(6)之间通过曝气管道(11)连通。
4.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：所述沉淀池(4)内还设有一个可将污泥排入厌氧池(1)内的第二排污泵。
5.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：所述沉淀池(4)的外壁设有消毒池(7);所述沉淀池(4)内还设有溢流堰，混合液在沉淀池(4)内沉淀后，上层的澄清水通过溢流堰流出污水处理池，进入到消毒池(7)内进行消毒。
6.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：所述活动挡板(5)与污水处理池的侧壁和底部接触的位置设有密封胶条。
7.根据权利要求1所述的一种AAO工艺可调容积圆柱形污水处理设备，其特征在于：所述污水处理池的顶部设有吊耳。
说明书
一种AAO工艺可调容积圆柱形污水处理设备
技术领域
本实用新型涉及一种污水处理设备，具体涉及到一种AAO工艺可调容积圆柱形污水处理设备。
背景技术
我国人均可再生淡水资源仅为世界平均水平的三分之一，淡水消费量占水资源总量的比重为22%，远高于世界平均水平的9%。我国人均可再生淡水资源在所有国家中排名位于倒数第15位左右。我国污水处理设施建设地区间发展仍不平衡。一方面，由于我国东部沿海等经济发达地区，地方政府的财政实力相对较强，人民群众收入水平较高，对环境保护和清洁环境的需求较大;另一方面，经济发达地区的人口集聚功能强，人口较为密集，城镇化水平较高，也更适宜于规模化污水处理设施的建设和运营。因此，总体看来，我国东部沿海等经济发达地区的污水处理设施建设较为健全，污水处理行业发展相对较快。而中西部经济较为落后的地区及农村地区，由于财政综合实力有限、人口较为分散等原因，污水处理设施建设仍处于相对落后的阶段。我国现有的一些偏远和居住人口分散的地区，由于不适合污水管道的铺设，不具备污水集中处理的条件。因此，需要设置小型化的污水处理设施。传统的土建污水处理设施，其建设周期长，建筑施工难度较一体化处理设备大，且投资成本较高。
实用新型内容
本实用新型提供了一种AAO工艺可调容积圆柱形污水处理设备，用于污水排放点分散或不适合铺设污水管道地区的污水处理，促进水资源再利用。
为解决上述技术问题，本实用新型所采用的技术方案为：
一种AAO工艺可调容积圆柱形污水处理设备，包括圆柱形的污水处理池;污水处理池的中心设有立轴，四块活动挡板绕立轴转动将污水处理池的内部分隔为依次连通且容积大小可调的四个反应池，分别为厌氧池、缺氧池、好氧池和沉淀池;所述厌氧池和缺氧池内设有搅拌装置;所述好氧池内设有用于提高溶解氧的曝气系统;所述沉淀池内设有排放污泥的第一排污泵。
根据上述方案，每一个反应池的底部均设有水泵，水泵连通过水管道，过水管道的出水口位于下一个反应池的顶部。
根据上述方案，所述曝气系统包括多个均匀分散地设于好氧池底部的曝气头和设于污水处理池外壁的鼓风机;曝气头与鼓风机之间通过曝气管道连通。
根据上述方案，所述沉淀池内还设有一个可将污泥排入厌氧池内的第二排污泵。
根据上述方案，所述沉淀池的外壁设有消毒池;所述沉淀池内还设有溢流堰，混合液在沉淀池内沉淀后，上层的澄清水通过溢流堰流出污水处理池，进入到消毒池内进行消毒。
根据上述方案，所述活动挡板与污水处理池的侧壁和底部接触的位置设有密封胶条。
根据上述方案，所述污水处理池的顶部设有吊耳。
与现有技术相比，本实用新型的有益效果是：结构简单，体积小巧，能有效处理各种类型的污水，且处理结果好;能根据进水水质和排放标准调整各反应池的容积大小，提高污水处理的质量。
