申请日2003.09.16
公开(公告)日2004.10.06
IPC分类号E03F5/14
摘要
本实用新型的污水、污泥提升装置属于流体输送装置。其设计方案是：在污水池中安装污泥提升泵构成的污水、污泥提升装置。其中：污水池中矗立导轨吊架，吊架由两侧支撑导轨和顶端横置吊梁构成。在吊梁上固定有卷扬机，卷扬机用钢丝绳牵拉污泥提升泵，污泥提升泵的横梁底座与两侧的支撑导轨滑动连接，污泥提升泵的出口软管延伸至污水池的外部。其优点是：结构合理、使用方便，实现了污水、污泥的机械清除连续排放、提高了工作效率。
権利要求書

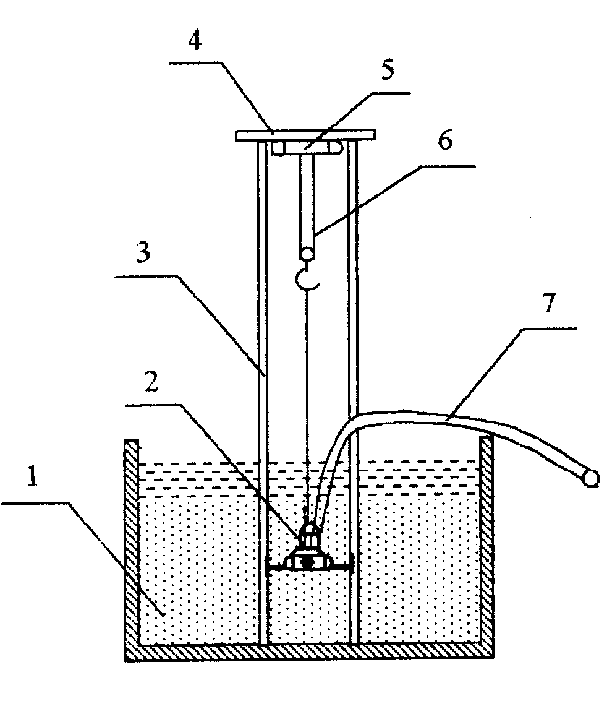

1、污水、污泥提升装置是在污水池(1)中安装污泥提升泵(2) 构成，其特征是在污水池(1)中矗立导轨吊架，吊架由两侧支撑导轨 (3)和顶端横置吊梁(4)构成，在吊梁(4)上固定有卷扬机(5)， 卷扬机(5)用钢丝绳(6)牵拉污泥提升泵(2)，污泥提升泵(2)的 横置底座与两侧的支撑导轨(3)滑动连接，污泥提升泵(2)的出口 软管(7)延伸至污水池(1)的外部。
说明书
污水、污泥提升装置
技术领域
本实用新型属于流体输送装置，特别涉及一种污水、污泥 提升装置。
背景技术
现有的污水、污泥提升装置，是把污水先排出去，然后再 人工清除污泥，这样就需要有两个或两个以上的污水池交替切 换使用，如此就造成工程投资高、清污工作效率低。
发明内容
本实用新型旨在于解决现有技术的不足，设计了一种污水、 污泥提升装置。其设计方案是：在污水池中安装污泥提升泵构成的污 水污泥提升装置。其中：污水池中矗立导轨吊架，吊架由两侧支撑导 轨和顶端横置吊梁构成。在吊梁上固定有卷扬机，卷扬机用钢丝绳牵 拉污泥提升泵，污泥提升泵的横梁底座与两侧的支撑导轨滑动连接， 污泥提升泵的出口软管延伸至污水池的外部。
本实用新型的污水、污泥提升装置的优点是：结构合理、使用方 便、实现了污水、污泥的机械清除连续排放、提高了工作效率。
