申请日2003.09.17
公开(公告)日2005.06.08
IPC分类号C02F1/00
摘要
洗浴生活污水重复利用装置，属环保技术领域。该装置将洗浴生活污水通过管路内的滤料过滤后重复利用。在洗浴生活污水排放口处，用平行、环绕、上下排列和垂直等方法安装连接多根过滤管路，管内填充不锈钢丝、滤布芯、纤维球、活性炭、中空纤维滤料，污水流经各过滤管进行脱臭、脱色、过滤净化处理，经收集后作为非饮用水重复再利用。
権利要求書
1、洗浴生活污水重复利用装置，在污水排放口连接多根过滤管、用于过滤 污水，经收集后重复利用，其特征是：过滤管内填充不锈钢丝、滤布芯、活性 炭、纤维球、中空纤维作为过滤滤料，当污水流过时进行过滤净化处理。
说明书
洗浴生活污水重复利用装置
技术领域 本实用新型属环境保护领域涉及洗浴生活污水经过滤管内多种滤料过滤后重复利 用，以节约用水。
背景技术 我国每年污水排放量约为800亿立方米，污水处理率仅为31%，虽然国家加大投 资力度建设污水处理厂，但建一座中等规模的污水处理厂;含征地、污水的收集管网和中水 管路的铺设等配套工程，投资约1亿元，投资大、施工难度高、工期长、管理成本高、维修 工作量大、中水价格也不便宜。据了解、最小日处理500人的生活污水处理设备也需建在室 外，仍然要收集污水和铺设中水管路，在北方地区还得考虑冬季防冻以及建房问题，给紧缺 的水资源重复利用增添了困难。
发明内容 为了克服现有污水处理厂投资大、施工难度高、中水回用率低的不足，本实用新 型提供一种洗浴生活污水流经各过滤管进行脱臭、脱色、过滤净化处理后用于非饮用水的再 利用。
本实用新型解决其技术问题所采用的技术方案是：在洗浴生活污水排放口用平行、环绕、 上下排列和垂直等方法安装多根过滤管路，管内填充不锈钢丝、滤布芯、活性炭、纤维球、 中空纤维滤料作为过滤管，污水流经各过滤管得以净化，经收集后便可重复利用。
本实用新型的有益效果是，在洗浴生活污水排放口处就近过滤处理，工艺简单，投资小， 成本低，便于实施，水重复利用高。

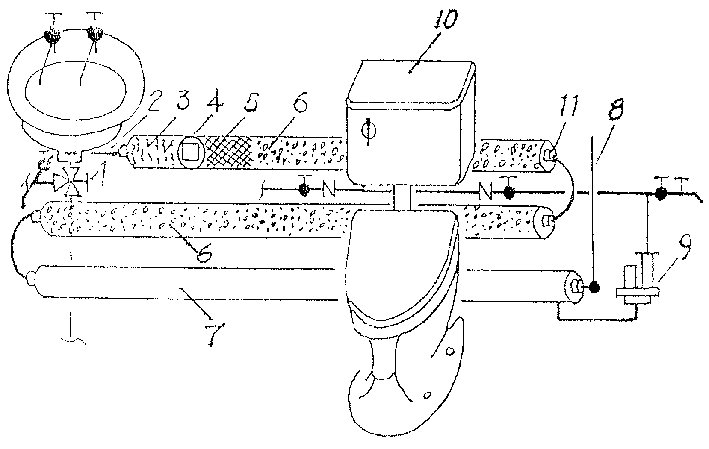

附图说明 下面结合附图和实施例对本实用新型进一步说明。
