申请日2003.09.10
公开(公告)日2004.09.15
IPC分类号E03D7/00; C02F9/00
摘要
本实用新型提供了一种间歇式活性污泥法生物厕所循环水处理装置，它包括贮留柜、循环水柜，循环水柜与贮留柜之间的进水管端配置有水泵，循环水柜的各水柜与贮留柜之间设有连通的回水管，上述回水管上设置有阀门，循环水柜的出水管端与坐便器连通，其特征在于：在循环水柜内设有曝滤柜，该曝滤柜分上、下两层，上层为滤料层，下层为曝气层，上下之间用分隔网分隔，曝气层设有曝气头，滤料层填充有滤料。因设有曝气柜，所以，循环水中的粪渣等残留物，经砂子和活性炭过滤和吸附，大大提高了循环水洁净程度，相应地改善了公厕的环境。
権利要求書

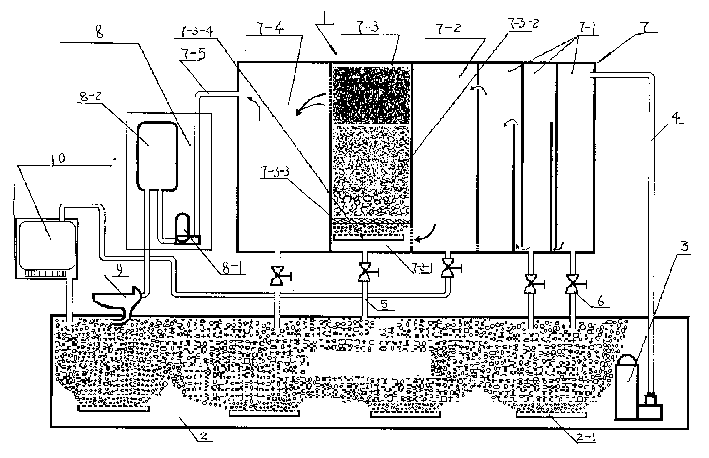

1、一种间歇式活性污泥法生物厕所循环水处理装置，它包括贮留柜、 循环水柜，循环水柜与贮留柜之间的进水管端配置有水泵，循环水柜的各 水柜与贮留柜之间设有连通的回水管，上述回水管上设置有阀门，循环水 柜的出水管端与坐便器连通，其特征在于：在循环水柜内设有曝滤柜，该 曝滤柜分上、下两层，上层为滤料层，下层为曝气层，上下之间用分隔网 分隔，曝气层设有曝气头，滤料层填充有滤料。
2、根据权利要求1所述的一种间歇式活性污泥法生物厕所循环水处 理装置，其特征在于：所述的滤料分为上下两层，上层为活性炭;下层为 砂或煤渣中的至少一种。
3、根据权利要求1或2所述的一种间歇式活性污泥法生物厕所循环 水处理装置，其特征在于：循环水柜的出水管上连接增压泵、高压水箱， 高压水箱的出水管与坐便器连通。
4、根据权利要求3所述的一种间歇式活性污泥法生物厕所循环水处 理装置，其特征在于：循环水柜依次设有第一循环水柜、第二循环水柜、 曝滤柜和沉淀柜，第一循环水柜之间为底部进水缝隙式结构。
5、根据权利要求4所述的一种间歇式活性污泥法生物厕所循环水处 理装置，其特征在于：在第二循环水柜底部设有的管道上连通污渣干燥器。
说明书
间歇式活性污泥法生物厕所循环水处理装置
目前，随着人们生活的日益提高和城市建设的快速发展，到公共场所 (如公园、广场)的人越来越多。为了人们方便的需要，公共场所配置了 一些移动公厕。虽然，人们不断地开发了若干新型移动公厕，使其具备了 一些新的功能，但现有的移动公厕仍存在着一些不尽人意之处，具体反映 存在以下不足：1、为了节约用水，移动公厕大多都配置了循环水柜，但现 有的循环水柜，仅采用滤网过滤或不过滤，其处理效果有限，循环污水处 理不彻底，使用时间不长，即循环周期短，较混浊。2、冲厕形式采用常流 水式，造成循环水循环过快，污水处理时间短，加之冲水压力不大，冲厕 效果也不佳。3、未设置专用的粪渣处理器，粪渣沉淀在贮留柜底部，使循 环水循环周期短，粪便连同污水一同排放，未回收利用，易造成二次污染 及浪费。4、移动公厕污水储存箱容积有限，循环水使用时间不长，就需排 放污水，并进行加注清水，且排放污水时，对周围的游客产生不良的心理 影响。如何尽快克服上述不足，设计出一种新型技术方案，则是急需解决 的问题。
发明内容
本实用新型提供了一种间歇式活性污泥法生物厕所循环水处理装置， 它可以解决循环效果不好，未对粪便进行回收处理所存在的问题。
为了达到解决上述技术问题的目的，本实用新型的技术方案是：一种 间歇式活性污泥法生物厕所循环水处理装置，它包括贮留柜、循环水柜， 循环水柜与贮留柜之间的进水管端配置有水泵，循环水柜的各水柜与贮留 柜之间设有连通的回水管，上述回水管上设置有阀门，循环水柜的出水管 端与坐便器连通，其特征在于：在循环水柜内设有曝滤柜，该曝滤柜分上、 下两层，上层为滤料层，下层为曝气层，上下之间用分隔网分隔，曝气层 设有曝气头，滤料层填充有滤料。
此外，在本实用新型进一步的细节结构中，还具有以下技术特征：所 述的滤料分为上下两层，上层为活性炭;下层为砂或煤渣中的至少一种。
此外，在本实用新型进一步的细节结构中，还具有以下技术特征：循 环水柜的出水管上连接增压泵、高压水箱，高压水箱的出水管与坐便器连 通。
此外，在本实用新型进一步的细节结构中，还具有以下技术特征：循 环水柜依次设有第一循环水柜、第二循环水柜、曝滤柜和沉淀柜，第一循 环水柜之间为底部进水缝隙式结构。
此外，在本实用新型进一步的细节结构中，还具有以下技术特征：在 第二循环水柜底部设有的管道上连通污渣干燥器。
本实用新型与现有技术相比具有以下优点和积极效果：1、在第一、二 循环水柜与沉淀柜之间设有曝滤柜，柜内的滤料分为上下两层，即快滤层 和吸附层，循环水在过滤上升过程中，由于曝气的氧在上升中被有效地阻 滞，使循环水中的氧溶量明显提高，使污水中的有机物进一步被分解;同 时污水向上过滤净化过程中，滤料截留的胶体颗粒被向上运动的气泡及时 剪切脱落，随回流管排除，使滤料不易堵塞，保证曝滤柜的连续使用，节 省了现有技术因滤料要进行定期反冲洗过程，而必须暂停运行的弊端。2、 循环水中的粪渣等残留物，经砂子和活性炭过滤和吸附，大大提高了循环 水洁净程度，相应地改善了公厕的环境。3、在出水管增加增压泵和高压水 箱，被过滤的循环水经高压冲洗便器，冲洗干净彻底，并由于高压冲水节 省水量，故可给处理系统较充足的时间进行生物降解，提高了再生水的洁 净度，克服了常流水式厕所，污水处理时间短、不彻底，较混浊等缺陷。4、 设置专用的干燥器，可将沉淀柜沉淀的粪渣等残留物用离心式干燥器进行 脱水处理，使水与固体物分离，干燥后的污渣经脱水、脱臭，便于运输贮 存，是一种优质有机肥，废物被有效地利用。
