申请日2003.09.11
公开(公告)日2004.09.22
IPC分类号C02F3/02; C02F3/10
摘要
一种新型水处理生物载体流化池，涉及一种水处理设施，它包括一个池体，池体侧部开有进水口和出水口，进水口处设有进水配水槽及配水墙，出水口处也设有集水槽及集水墙，配水墙与集水墙上均开有与池体内部相连通的通孔，池体的底部排列分布有呈一定坡度的收集斗，收集斗的底部为凹状的集泥槽，且在凹状集泥槽内设有排泥管，排泥管上部设有曝气管，池体内放置有无数个生物载体填料，当污水通过进水口、配水墙进入池体后，在曝气管排入气流所形成的气水混合物上升流的带动下，池体内无数个生物载体填料进入曝气区脱膜后上浮，而脱落的老化膜下沉至凹状集泥槽，通过排泥管外排，从而形成流化过程。
権利要求書

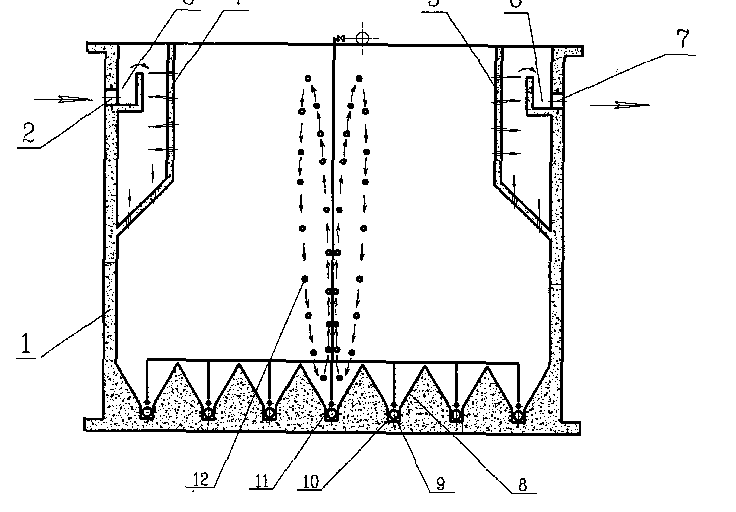

1、一种新型水处理生物载体流化池，包括池体(1)，池体(1) 上开有进水口(2)、出水口(7)，进水口(2)处设有进水配水槽(3)， 出水口处也设有集水槽(6)，其特征在于：所述池体(1)的底部排 列有多个呈一定坡度的收集斗(8)，收集斗(8)的底部为凹状的集 泥槽(10)，且在凹状集泥槽(10)内设有排泥管(9)，曝气管(11) 即设于排泥管(9)的上部。
2、根据权利要求1所述的一种新型水处理生物载体流化池，其 特征在于：所述与进水配水槽(3)保持一定间距的位置处设有配水 墙(4)，配水墙(4)上开有多个与池体(1)内部相连通的通孔，所 述出水的集水槽(6)处同样设有集水墙(5)，集水墙(5)开有与池 体(1)相连通的通孔。
3、根据权利要求1或2所述的一种新型水处理生物载体流化池， 其特征在于：所述的凹状收集斗(6)为方形、三角形、不规则形。
4、根据权利要求3所述的一种新型水处理生物载体流化池，其 特征在于：所述的池体(1)内放置有无数个随水流飘浮的流化填料 (12)。
5、根据权利要求4所述的一种新型水处理生物载体流化池，其 特征在于：所述的收集斗(8)之间的间距为800mm-1800mm。
6、根据权利要求4所述的一种新型水处理生物载体流化池，其 特征在于：所述的池体(1)可以分段或多段组合。
7、根据权利要求5或6所述的一种新型水处理生物载体流化池， 其特征在于：所述的池体(1)为钢结构或土建结构。
说明书
一种新型水处理生物载体流化池
技术领域
本实用新型涉及一种水处理设施，特别是一种新型水处理生物载 体流化池。
背景技术
现有的水处理系统中，多采用载体填料曝气的生物流化池，该流 化池通常为一个池体上开有进水孔与出水孔，水流从进水孔通过配水 墙直接进入池体，对池体内的流化填料造成较大的冲击，影响填料上 生物的挂膜和生长，池体底部多为平坦，故载体填料在池体内只能沿 单一方向沉浮，不能较好地收集挂膜后沉降的生物载体填料，降低了 生物载体填料的利用率，影响了水处理的效果。
发明内容
本实用新型的目的是提供一种可大大提高生物载体填料的利用 率，水处理效果较明显的一种新型水处理生物载体流化池。
本实用新型包括池体，池体侧部开有进水口和出水口，进水口处 设有进水配水槽及配水墙，出水口处也设有集水槽及集水墙，配水墙 与集水墙上均开有与池体内部相连通的通孔，池体的底部排列分布有 呈一定坡度的收集斗，收集斗的底部为凹状的集泥槽，且在凹状集泥 槽内设有排泥管，排泥管上部设有曝气管，池体内放置有无数个生物 载体填料。
上述所述的收集斗为方形、三角形、不规则形等，收集斗之间的 间距为800mm-1800mm，池体为钢结构或土建结构，并可以单段使 用或多段组合使用。
采用上述技术方案，所述的配水墙及集水墙上开有与池体内部连 通的通孔，水流沿通孔进入池体，减少了对流化填料的冲击;池体底 部设有多个呈一定坡度的收集斗，便于收集挂膜后沉降的生物载体填 料，而收集斗底部的凹状集泥槽，因设有排泥管和曝气管，排泥管收 集被吹脱的老化膜并外排，而曝气管吹出的气体形成曝气区，带动水 流将脱膜后的生物载体填料上浮，从而完成流化过程。
