申请日2003.09.08
公开(公告)日2005.03.16
IPC分类号C02F9/14; C02F9/02
摘要
一种针对生活废水处理再利用的方法及其装置，生活废水是引自于二楼以上的楼层，废水处理装置(2)设置于地面之上，生活废水利用落差所形成的压力，由底部进入废水处理装置(2)中，首先在废水处理装置(2)的二级沉淀区(21)中沉淀废渣，并利用落差所形成的压力向上通过过滤网(22)进一步过滤颗粒状物质并进入生物滤芯(23)中，由该生物滤芯(23)中的细菌吃掉生活废水中的有机物，经过该生物滤芯(23)处理后的生活废水最后进入储水区(24)中备用;用于浇灌绿色植物的水引自储水区(24)中，经处理后的水利用出水管(26)接口与地面所形成落差的压力对绿色植物进行浇灌或消防需要时成为消防用水。
権利要求書
1.一种针对生活废水处理再利用的方法，包括以下步骤：
A.将由楼房下水系统(1)引出的生活废水导入废水处理装置(2);
B.通过废水处理装置(2)对引入的生活废水进行处理;
C.由废水处理装置(2)引出经过处理后的水对生活区内的绿色植 物进行浇灌或消防需要时成为消防用水;
其特征在于：
所述步骤A中的生活废水是引自于二楼以上的楼层，生活废水利 用落差所形成的压力f1先导入预处理装置(9)中进行一级沉淀和 排除油污的处理，然后导入废水处理装置(2)中;
将所述步骤B中的废水处理装置(2)设置于地面之上，生活废 水从预处理装置(9)中由底部进入废水处理装置(2)中，首先 在废水处理装置(2)的二级沉淀区(21)中沉淀废渣，并利用落 差所形成的压力向上通过过滤网(22)进一步过滤颗粒状物质并 进入生物滤芯(23)中，由该生物滤芯(23)中的细菌吃掉生活 废水中的有机物，经过该生物滤芯(23)处理后的生活废水最后 进入储水区(24)中备用;
所述步骤C中用于浇灌绿色植物的水引自位于废水处理装置(2) 上部的储水区(24)中，经处理后的水利用出水管(26)接口与 地面所形成落差的压力f2对绿色植物进行浇灌或消防需要时成为 消防用水。
2.根据权利要求1所述的方法，其特征在于：本方法还可以包括水 位控制方法，首先将进水管(3)旁接于下水系统(1)，在下水系 统(1)上进水管(3)的下方设置电磁阀(43)，在储水区(24) 分别设置上水位开关(41)和下水位开关(42);当储水区(24) 中的水位涨至上水位开关(41)的位置时，该开关(41)向水位 控制系统(4)中的控制器(44)发出电信号，控制器(44)控制 电磁阀(43)关闭下水系统(1)，生活废水可以导入废水处理装 置(2);当储水区(24)中的水位退至下水位开关(42)的位置 时，该开关(42)发出电信号，控制器(44)控制电磁阀(43) 打开下水系统(1)，生活废水不导入废水处理装置(2)内而直接 排走，本方法还需要在进水管(3)上设置一个单向阀(6)，防止 废水处理装置(2)的水倒流入下水系统(1)中。
3.根据权利要求1所述的方法，其特征在于：本方法还可以加设溢 流阀控制水位，在预处理装置(9)设置一个溢流管(7)，该溢流 管(7)上设置溢流阀(28)，该溢流阀(28)的溢流压力f3调校 在f1～f2之间，当废水处理装置(2)内的压力大于f3时，生活废 水由溢流管(7)溢流排出，当废水处理装置(2)内的压力小于 f3时，废水处理装置(2)正常工作。
4.一种实现权利要求1所述方法的装置，包括楼房下水系统(1)、 废水处理装置(2)以及连通两者的进水管(3);
其特征在于：

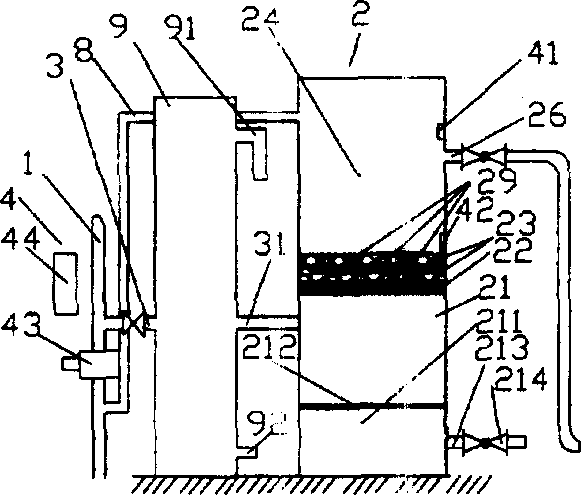

在废水处理装置(2)前加设预处理装置(9)，所述进水管(3) 与下水系统(1)之间的接口高于二楼下水口，生活废水利用落差 所形成的压力f1先导入预处理装置(9)，该预处理装置(9)的上、 下部各设有排油污管(91)和排污管(92)，生活废水在该预处理 装置(9)中进行一级沉淀和排除油污的处理，然后通过连接管(31) 导入废水处理装置(2)中;
所述废水处理装置(2)通过支架(5)固定设置于地面之上，所 述废水处理装置(2)为筒状体，该废水处理装置(2)由下往上 依次设置有二级沉淀区(21)、过滤网(22)、生物滤芯(23)以 及储水区(24);
生活废水由进水管(3)进入预处理装置(9)中进行一级沉淀和 排除油污的处理，然后通过连接管(31)导入废水处理装置(2) 中;首先在设置于废水处理装置(2)底部的二级沉淀区(21)中 沉淀废渣，并利用落差所形成的压力向上通过过滤网(22)进一 步过滤颗粒状物质并进入设置于该过滤网(22)上方的生物滤芯 (23)中，由该生物滤芯(23)中的细菌吃掉生活废水中的有机 物，经过该生物滤芯(23)处理后的生活废水继续向上最后进入 储水区(24)中备用;
本装置还设有出水管(26)，该出水管(26)连通位于废水处理装 置(2)上部的储水区(24)，经处理后的水利用出水管(26)接 口与地面所形成落差的压力f2对绿色植物进行浇灌或消防需要时 成为消防用水。
5.根据权利要求4所述的装置，其特征在于：本装置还设有水位控 制系统(4)，该系统包括设置在下水系统(1)上进水管(3)下 方的电磁阀(43)，在储水区(24)的侧壁上分别设置上水位开关 (41)和下水位开关(42)，还包括设置于电磁阀(43)附件的控 制器(44)以及设置于进水管(3)上的单向阀(6)，所述水位开 关(41)和下水位开关(42)与控制器(44)、控制器(44)与电 磁阀(43)之间电连接;所述进水管(3)旁接于下水系统(1)， 所述上水位开关(41)的安装位置高于出水管(26)与废水处理 装置(2)之间的接口位置;
当储水区(24)中的水位涨至上水位开关(41)的位置时，该开 关(41)向控制器(44)发出电信号，控制器(44)控制电磁阀 (43)关闭下水系统(1)，生活废水可以导入预处理装置(9)及 废水处理装置(2);当储水区(24)中的水位退至下水位开关(42) 的位置时，该开关(42)发出电信号，控制器(44)控制电磁阀 (43)打开下水系统(1)，生活废水不导入预处理装置(9)内而 直接排走。
6.根据权利要求4所述的装置，其特征在于：本装置还包括在废水 处理装置(2)的二级沉淀区(21)设置溢流管(7)，该溢流管(7) 上设置溢流阀(28)，该溢流阀(28)的溢流压力f3调校在f1～f2 之间，当废水处理装置(2)内的压力大于f3时，生活废水由溢流 管(7)溢流排出，当废水处理装置(2)内的压力小于f3时，废 水处理装置(2)正常工作。
7.根据权利要求5所述的装置，其特征在于：所述储水区(24)的 侧壁上还开有溢流管(8)，该溢流管(8)的位置高于上水位开关 (41)的安装位置。
8.根据权利要求4所述的装置，其特征在于：所述二级沉淀区(21) 底部设置有沉淀槽(211)，该沉淀槽(211)口部设置有铁网(212)， 沉淀槽(211)的底部设有排污管(213)，该排污管(213)上设 置有排污阀(214)。
9.根据权利要求4所述的装置，其特征在于：所述废水处理装置(2) 悬臂设置有从一侧侧壁向对面侧壁延伸的至少三块板(29)，生物 滤芯(23)固定于两板之间，上、下两块板与侧壁形成的缝隙位 于同一侧，中间板与侧壁形成的缝隙位于另一侧。
10.根据权利要求4所述的装置，其特征在于：所述进水管(3)和出 水管(26)上均设有截止阀。
说明书
针对生活废水处理再利用的方法及其装置
技术领域 本发明涉及废水处理方法，特别涉及生活废水处理再利用 的方法及其装置。
背景技术 目前城市绿地植物的浇灌一般采用自来水浇灌，这种方式 不但浪费水资源，而且由于自来水一般取自地下水池，需要水泵将其 抽上来进行浇灌，所以还要浪费大量的电资源。另外，城市中的消防 用水也同样采用自来水，所以加剧了目前水资源严重不足的现状，对 消防用水是一大隐患;而城市废水不经处理直接排放会造成环境污 染，是城市环境水污染的最主要的来源。
发明内容 本发明的目的是充分利用高楼生活废水落差的进行废水 治理，然后直接用于城市绿地植物的浇灌和消防用水，节省水资源和 电资源，为城市内植物灌溉以及消防用水提供了廉价的水源，同时还 可供清洗路面、喷泉、洗车、卫生间便器冲洗和环保用水。
本发明的实施方案如下：一种针对生活废水处理再利用的方法， 包括以下步骤：
A.将由楼房下水系统引出的生活废水导入废水处理装置;
B.通过废水处理装置对引入的生活废水进行处理;
C.由废水处理装置引出经过处理后的水对生活区内的绿色植物进行 浇灌或消防需要时成为消防用水;
其特征在于：所述步骤A中的生活废水是引自于二楼以上的楼层， 生活废水利用落差所形成的压力先导入预处理装置中进行一级沉淀 和排除油污的处理，然后导入废水处理装置中;将所述步骤B中的 废水处理装置设置于地面之上，生活废水从预处理装置中由底部进入 废水处理装置中，首先在废水处理装置的二级沉淀区中沉淀废渣，并 利用落差所形成的压力向上通过过滤网进一步过滤颗粒状物质并进 入设置于该过滤网上方的生物滤芯中，由该生物滤芯中的细菌吃掉生 活废水中的有机物，经过该生物滤芯处理后的生活废水继续向上最后 进入储水区中备用;所述步骤C中用于浇灌绿色植物的水引自位于 废水处理装置上部的储水区中，出水管的接口开在储水区的侧壁上， 经处理后的水利用出水管上部接口与地面所形成落差的压力对绿色 植物进行浇灌和消防用水的接口。
一种实现上述方法的装置，包括楼房下水系统、废水处理装置以 及连通两者的进水管，在废水处理装置前加设预处理装置，所述进水 管与下水系统之间的接口高于二楼下水口，生活废水利用落差所形成 的压力f1先导入预处理装置，该预处理装置的上、下部各设有排油污 管和排污管，生活废水在该预处理装置中进行一级沉淀和排除油污的 处理，然后通过连接管导入废水处理装置中;所述废水处理装置通过 支架固定设置于地面之上，所述废水处理装置为筒状体，该废水处理 装置由下往上依次设置有二级沉淀区、过滤网、生物滤芯以及储水区; 生活废水由进水管进入预处理装置中进行一级沉淀和排除油污的处 理。然后通过连接管导入废水处理装置中;首先在设置于废水处理装 置底部的二级沉淀区中沉淀废渣，并利用落差所形成的压力向上通过 过滤网进一步过滤颗粒状物质并进入设置于该过滤网上方的生物滤 芯中，由该生物滤芯中的细菌吃掉生活废水中的有机物，经过该生物 滤芯处理后的生活废水继续向上最后进入储水区中备用;本装置还设 有出水管，该出水管连通位于废水处理装置上部的储水区，经处理后 的水利用出水管接口与地面所形成落差的压力对绿色植物进行浇灌 和消防用水接口。
本发明实施后可以充分利用高楼下水落差的压力，使生活废水可 以在废水处理装置中按次序进行处理，经过处理后的水也可以落差的 压力进行浇灌和供消防用水。
