申请日2003.09.03
公开(公告)日2004.12.22
IPC分类号C02F1/28; C02F1/44; B01D29/68
摘要
本实用新型涉及一种自来水处理装置，特别是涉及一种间歇反冲式自来水管网终端纯净水处理器。它含有过滤壳体、在壳体内套装有活性炭过滤结构体、卷式超滤膜组件、设有纯净水出水孔的前端盖和设有进水孔的后端盖，前端盖出水孔与卷式超滤膜组件中的渗透液集水管连通，该集水管另一端为封闭端，反冲式排污机构的反冲管一端与分流口连通，另一端与前端盖中出水孔外的环形腔体连通，该环形腔体与壳体前端内腔中的卷式超滤膜组件连通，该机构还设有与壳体后端内腔中活性炭过滤结构体连通的排污孔。本实用新型过滤效果好，反冲洗结构简单、使用方便，应用范围广，可以和各种水管配合使用，推广后，具有较好的社会和经济效益。
権利要求書
1.一种间歇反冲式自来水管网终端纯净水处理器，含有过滤壳体、在壳体 内套装有活性炭过滤结构体、卷式超滤膜组件、设有出水孔的前端盖和设有进 水孔的后端盖，其特征是：前端盖出水孔与卷式超滤膜组件中的渗透液集水管 连通，该集水管另一端为封闭端，该处理器带有反冲式排污机构，该机构的反 冲管一端与分流口连通，另一端与前端盖中出水孔外的环形腔体连通，该环形 腔体与壳体前端内腔中的卷式超滤膜组件前端连通，该机构还设有与壳体后端 内腔中活性炭过滤结构体后端连通的排污孔。
2.根据权利要求1所述的处理器，其特征是：在后端盖内腔中，沿径向套 装有分流阀芯，后端盖上还设有排污孔，其内侧壁沿轴向设有一个分流口，该 分流口一端与分流阀芯上部通孔连通，其另一端与反冲管连通。
3.根据权利要求2所述的处理器，其特征是：分流阀芯可为截圆锥体，其 上端设有螺杆，该螺杆贯穿后端盖上端与螺母连接，其下端设有转动把手，在 分流阀芯中部相应于后端盖进水孔的位置设有一个通孔，使水流直接进入壳体 后端内腔，在与该通孔轴线成90°的分流阀芯上、下部分别设有通孔，在上通孔 和相应于中部通孔位置的分流阀芯上设有条状凹槽，该凹槽与上端通孔连通， 与中部通孔不连通，上通孔与分流口连通。
4.根据权利要求2或3所述的处理器，其特征是：在分流阀芯下部外缘设 有相间90°的环形凹槽，该凹槽与阀体下部设有的定位销相配合。
5.根据权利要求1所述的处理器，其特征是：在后端盖和壳体之间安装有 阀体，阀体内腔沿轴向套装有分流阀芯，在阀体同一径面上设有两个通孔，被 分流阀芯隔为两部分，其中一侧的一个通孔与壳体后端内腔中活性炭过滤结构 体连通，另一个作为排污孔，另一侧的两个通孔一个与后端盖的进水孔连通， 另一个作为分流口与反冲管连通，阀体径面上的三个径向通孔外端设有堵头。
6.根据权利要求5所述的处理器，其特征是：分流阀芯为截圆锥体，其外 端设有圆台，在该圆台顶端与后端盖之间设有弹簧，在分流阀芯同一径面的外 缘上，沿轴向分别设有条形凹槽，该凹槽分别与阀体上的两通孔相配合，在与 该径面成45°的另一径面上，沿径向设有一个盲孔，沿分流阀芯轴心设有开口向 壳体的另一盲孔，两个盲孔的底部连通，该径向盲孔通过阀体的径向通孔与后 端盖的进水孔连通。
7.根据权利要求5或6所述的处理器，其特征是：在分流阀芯外端圆台的 径部设有转动把手，该把手贯穿后端盖外圆，位于后端盖外圆设有的45°的环形 槽中。
8.根据权利要求1所述的处理器，其特征是：在后端盖上设有进水孔和排 污孔，进水孔上设有三通，该三通一端与水源连接，另一端与反冲管连通，在 各管口上的可安装开关阀门。
9.根据权利要求1，或2，或5，或8所述的处理器，其特征是：卷式超滤 膜组件可为密封有尼龙隔网的滤膜袋层以及尼龙隔网交错排列包裹在渗透液集 水管上，位于壳体内腔设有的环状凸缘和前端盖之间，该集水管一端封闭，另 一端与前端盖出水孔的里端螺纹连接，在其与前端盖端面之间可设有密封垫。
10.根据权利要求9所述的处理器，其特征是：活性炭过滤结构体可为在 罐体中安放活性炭，该罐体两端面为尼龙网或多孔薄形材料层，罐体位于壳体 内腔凸缘和后端之间，在罐体与凸缘之间安装有密封圈。
说明书
间歇反冲式自来水管网终端纯净水处理器
一.技术领域：本实用新型涉及一种自来水处理装置，特别是涉及一种间 歇反冲式自来水管网终端纯净水处理器。
二.背景技术：众所周知，由于技术和资金的限制，我国目前自来水还不 能直接饮用，若想饮用，需要加热消毒杀菌，为了方便，许多人购买纯净水， 这样一方面增加人们的负担，同时又浪费了能源。针对这种情况，许多企业和 个人研究制造自来水的过滤装置，如：中国专利CN2340773Y(专利号： 98220897.9)公开了一种“自来水净化器”，它主要由前盖、壳体后盖折合组成 的长圆柱体，后盖连接水管接头，圆柱腔体内设有粗滤罩、活性炭层，超滤膜 层，并由微孔将三层过滤层连通。该净化器实行三次过滤。中国专利CN2238675Y (专利号：95221882.8)公开了一种“薄膜减压净水器”，它带有进水口的薄膜 减压阀的底部与设置有微孔过滤管和清晰用水出口的圆柱形壳体相固定，微孔 过滤管出水口上连接有三通接头，接头的一端设置有气门，另一端是净水出口。 该净水器多重过滤，使用气体进行反冲洗。中国专利CN2065093U(申请号： 90207124.6)公开了一种“自清洗净水器”，它是在壳体内安置连同进水管的中 心管，中心管外套准感导管构成回流路，其内充满聚氟乙烯泡沫，在壳体上腔 安装多层导板构成回流路，其内装活性炭，然后接通到出水口，该净水器含有 水反冲装置。上述专利技术对水的过滤达到较好的效果，有时可以直接饮用， 但是它们存在一些缺陷：第一种，没有反冲洗机构，过滤物质容易污染，同时 影响出水量;第二种，采用气体反冲洗，应用环境受限制，没有气源的地方不 能使用;第三种，结构比较复杂，使用不方便。
三.实用新型内容：
本实用新型的目的：克服现有技术的缺陷，提供一种结构简单、过滤效果 好、反冲洗方便的间歇反冲式自来水管网终端纯净水处理器。

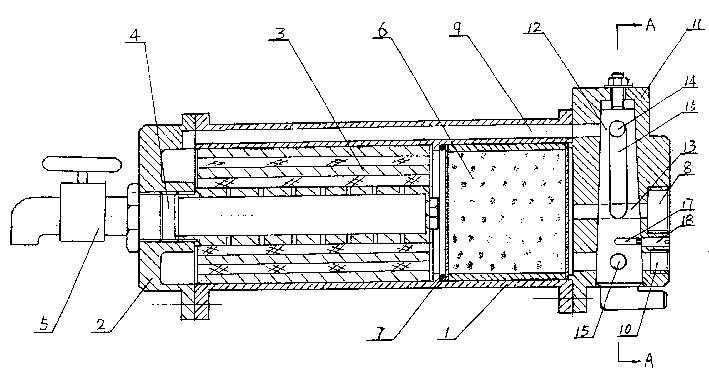

本实用新型的技术方案：一种间歇反冲式自来水管网终端纯净水处理器， 含有过滤壳体、在壳体内套装有活性炭过滤结构体、卷式超滤膜组件、设有出 水孔的前端盖和设有进水孔的后端盖，前端盖出水孔与卷式超滤膜组件中的渗 透液集水管连通，该集水管另一端为封闭端，该处理器带有反冲式排污机构， 该机构的反冲管一端与分流口连通，另一端与前端盖中出水孔外的环形腔体连 通，该环形腔体与壳体前端内腔中的卷式超滤膜组件前端连通，该机构还设有 与壳体后端内腔中活性炭过滤结构体后端连通的排污孔。
在所述后端盖内腔中，沿径向套装有分流阀芯，后端盖上还设有排污孔， 其内侧壁沿轴向设有一个分流口，该分流口一端与分流阀芯上部通孔连通，其 另一端与反冲管连通。
所述分流阀芯可为截圆锥体，其上端设有螺杆，该螺杆贯穿后端盖上端与 螺母连接，其下端设有转动把手，在分流阀芯中部相应于后端盖进水孔的位置 设有一个通孔，使水流直接进入壳体后端内腔，在与该通孔轴线成90°的分流阀 芯上、下部分别设有通孔，在上通孔和相应于中部通孔位置的分流阀芯上设有 条状凹槽，该凹槽与上端通孔连通，与中部通孔不连通，上通孔与分流口连通。
在所述分流阀芯下部外缘设有相间90°的环形凹槽，该凹槽与阀体下部设有 的定位销相配合。
在所述后端盖和壳体之间安装有阀体，阀体内腔沿轴向套装有分流阀芯， 在阀体同一径面上设有两个通孔，被分流阀芯隔为两部分，其中一侧的一个通 孔与壳体后端内腔中活性炭过滤结构体连通，另一个作为排污孔，另一侧的两 个通孔一个与后端盖的进水孔连通，另一个作为分流口与反冲管连通，阀体径 面上的三个径向通孔外端设有堵头。
所述分流阀芯为截圆锥体，其外端设有圆台，在该圆台顶端与后端盖之间 设有弹簧，在分流阀芯同一径面的外缘上，沿轴向分别设有条形凹槽，该凹槽 分别与阀体上的两通孔相配合，在与该径面成45°的另一径面上，沿径向设有一 个盲孔，沿分流阀芯轴心设有开口向壳体的另一盲孔，两个盲孔的底部连通， 该径向盲孔通过阀体的径向通孔与后端盖的进水孔连通。
在所述分流阀芯外端圆台的径部设有转动把手，该把手贯穿后端盖外圆， 位于后端盖外圆设有的45°的环形槽中。
在所述后端盖上设有进水孔和排污孔，进水孔上设有三通，该三通一端与 水源连接，另一端与反冲管连通，在各管口上的可安装开关阀门。
所述卷式超滤膜组件可为密封有尼龙隔网的滤膜袋层以及尼龙隔网交错排 列包裹在渗透液集水管上，位于壳体内腔设有的环状凸缘和前端盖之间，该集 水管一端封闭，另一端与前端盖出水孔的里端螺纹连接，在其与前端盖端面之 间可设有密封垫。
所述活性炭过滤结构体可为在罐体中安放活性炭，该罐体两端面为尼龙网 或多孔薄形材料层，罐体位于壳体内腔凸缘和后端之间，在罐体与凸缘之间安 装有密封圈。
本实用新型的有益效果：
1.本实用新型过滤效果好。采用活性炭吸附和滤膜过滤双重处理，并且滤 膜结构采用密封有尼龙隔网的滤膜袋层以及尼龙隔网交错排列包裹在渗透液集 水管上，自来水经过活性炭和滤膜的过滤处理，然后进入集水管排出，排出的 水可以作为纯净水而直接饮用，这样降低为实现生饮自来水，而投入的分质供 水的市政开支，相应节约消费者购买纯净水的大量资金。
2.本实用新型反冲洗结构简单、使用方便。采用阀体、分流阀芯结构，通 过阀体和分流阀芯上设有的管路进行水流分流，结构简单，需要反冲洗时，转 动把手，使反冲洗管与进水管连通即可进行自我清洗，使用十分方便。
3.本实用新型应用范围广。适用于机关、企业和家庭，可以和各种水管配 合使用，推广后，具有较好的社会和经济效益。
