申请日2003.09.03
公开(公告)日2004.12.15
IPC分类号E03D3/02
摘要
一种负压控制污水阀，包括负压管道、活塞体、气缸体、弹簧和膜片，活塞体置于气缸体内，其特征是活塞体与气缸体间设置O型密封圈，气缸体上设置负压接气口，气缸体下端连接中间体，中间体与气缸体间设置O型密封圈，中间体上设置排气口;弹簧的上端固定在气缸体的上端，下端固定在活塞体上;活塞体下端通过连接件与膜片连接;活塞体上设置由钢球和小弹簧组成的定位机构。本实用新型利用负压控制膜片，阻力小，无噪声，且动作灵敏、可靠好。
権利要求書
1.一种负压控制污水阀，包括负压管道、活塞体、气缸体、弹簧和 膜片，活塞体置于气缸体内，其特征是活塞体与气缸体间设置O型密 封圈，气缸体上设置负压接气口，气缸体下端连接中间体，中间体与 气缸体间设置O型密封圈，中间体上设置排气口;弹簧的上端固定在 气缸体的上端，下端固定在活塞体上;活塞体下端通过连接件与膜片 连接。
2.根据权利要求1所述的负压控制污水阀，其特征是气缸体上设置 供活塞体活动的槽，槽壁内设置圆形卡孔。
3.根据权利要求1或2所述的负压控制污水阀，其特征是活塞体上 部开设圆孔，圆孔内设置由小弹簧和其两端的钢球组成的定位机构， 钢球直径略大于圆形卡孔直径。
说明书
一种负压控制污水阀
技术领域
本实用新型涉及一种用于负压输送污水管道的负压控制污水阀。
背景技术
目前检索到专利号为00255966.8，名称：用于真空便器的界面阀， 其主要结构特点：活塞体外套有袋状隔膜，将阀盖和活塞体相对于阀 壳隔开，以防止碎纸和粪便阻塞阀门动作。但其耐污性能差，一方面 污物卡住阀面引起关闭不严，另一方面，污物在袋壁上粘附，引起阻 力增大。
发明内容
本实用新型所要解决的技术问题是：提供一种自动控制的负压控 制污水阀，该控制阀通过负压控制台，控制气缸体内的负压，使活塞 体在气缸体内受力运动，从而控制膜片封闭或开启负压管道。

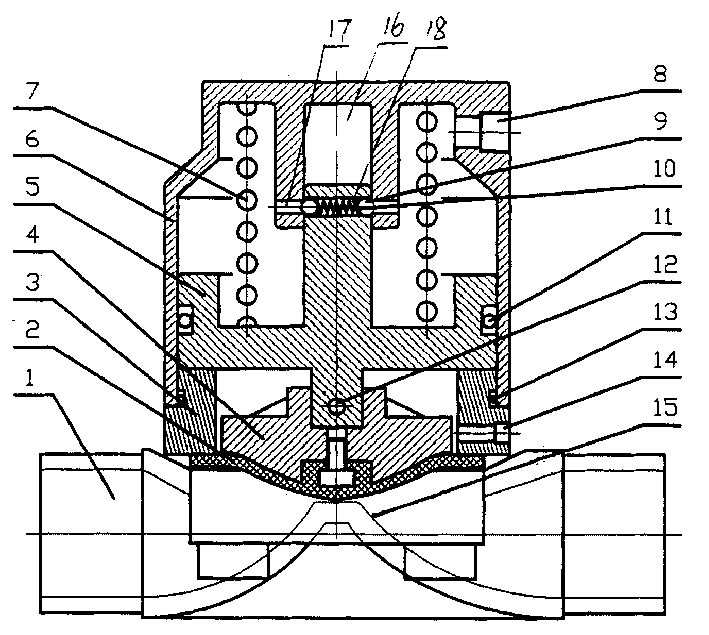

本实用新型负压控制污水阀，其结构特点是包括负压管道、活塞 体、气缸体、弹簧和膜片，活塞体置于气缸体内，活塞体与气缸体间 设置O型密封圈，气缸体上设置负压接气口，气缸体下端连接中间体， 中间体与气缸体间设置O型密封圈，中间体上设置排气口，排气口与 大气相通;弹簧的上端固定在气缸体的上端，下端固定在活塞体上; 活塞体下端通过连接件与膜片连接，膜片由弹簧作用被活塞体紧压负 压管道。
本实用新型的气缸体上部设置槽，以固定活塞体运动方向，槽壁 内设置圆形卡孔;活塞体上部开设圆孔，圆孔内设置由小弹簧和其两 端的钢球组成的定位机构，钢球直径略大于圆形卡孔直径。
本实用新型与现有技术相比，具有以下特点：用负压控制台，控 制压力，通过活塞体控制膜片位置，阻力小，易控制，可靠性好;取 消了活塞杆，结构简单，动作灵敏、可靠;特制膜片技术，使强度与 柔软性相一致;可以借助管路负压来封闭阀门;利用定位机构，保证 在膜片开启的瞬间有15mm以上的开度。
