申请日2003.09.04
公开(公告)日2004.09.15
IPC分类号C02F1/00
摘要
本实用新型涉及农村单户农民用的民用自动水处理水箱，它主要由上粗呈扇形壳体，外部正上部设有的电源、控制器室、顶部设有的气水混合入孔;水箱内上部的紫外线灯、下部串联的二、三级过滤器和出水管;底部的排污管组成。串联的二、三级过滤器可设在水箱外部;在水箱盖下方可设有筐式过滤器，水箱盖上有气水混合入孔。井水经泵送经一级过滤，与来自臭氧发生器的臭氧分别进入气水混合器，然后经气水混合入孔进入水箱内，经臭氧杀菌，紫外线消毒，经二、三级过滤器后由出水管送至需水地方。井水大肠杆菌值达标时，可直接经水箱盖上的气水混合入孔经一级筐式，二、三级过滤送至需水地方。具有实现单户“微型水处理工厂”自动供应合格饮用水等优点。
権利要求書

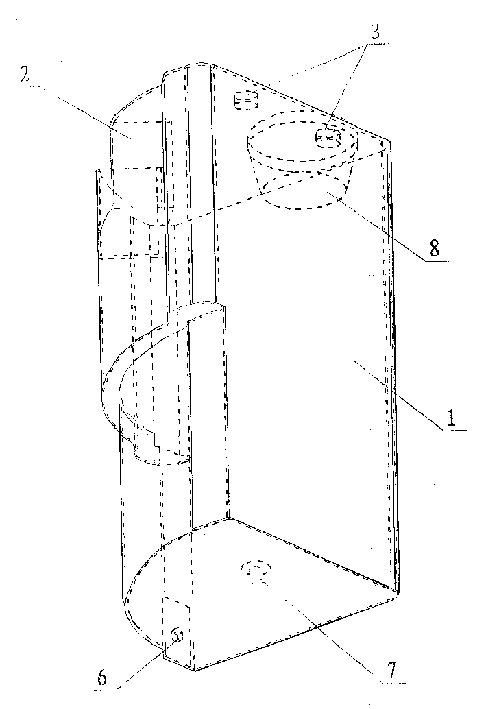

1、一种民用自动水处理水箱，其特征在于：它主要由上粗呈扇形的水箱壳 体(1)，水箱外正上部设有的电源、控制器室(2)，顶部的气水混合入孔(3); 水箱内上部设有的紫外线灯(9)，下部设有互相串联的二级过滤器(4)、三级 过滤器(5)和水箱外部的出水管(6)，底部的排污管(7)组成。
2、根据权利要求1所述的民用自动水处理水箱，其特征在于：所述的互相 串联的二级过滤器(4)、三级过滤器(5)可设在水箱外部。
3、根据权利要求1或2所述的民用自动水处理水箱，其特征在于：在水箱 盖下方设有筐式过滤器(8)，水箱盖上设有气水混合入孔(3)。
说明书
民用自动水处理水箱
技术领域
本实用新型涉及一种民用自动水处理水箱，尤其涉及农村单户农民所用的 自动水处理水箱。
背景技术
目前，我国有相当一部分农村的居民饮用非自来水，其水质有色、水中有 悬浮物、泥沙等，甚至有的地方水中细菌超标，特别夏天雨季尤为突出。因此， 解决农村广大农民饮用水已经成为急待解决的重要问题。
实用新型内容
本实用新型的目的在于解决农村广大农民饮用水不达标的问题，而提供一 种农村单户农民使用的民用自动水处理水箱。
本实用新型的目的是通过下述的技术方案予以实现：
一种民用自动水处理水箱，其特征在于：它主要由上粗呈扇形的水箱壳体， 水箱外正上部设有的电源、控制器室，顶部的气水混合入孔;水箱内上部设有 的紫外线灯，下部设有互相串联的二级过滤器、三级过滤器和水箱外部的出水 管，底部的排污管组成。
上述的民用自动水处理水箱，其所述的互相串联二、三级过滤器可设在水 箱外部。
上述的民用自动水处理水箱，在水箱盖下方可设有一级筐式过滤器，水箱 盖上有气水混合入孔。
本实用新型特别适宜农村单户农民自用的“微型水处理工厂”所需要的民 用自动水处理水箱，可悬挂在厨房或卫生间的墙角上，不占地，使用方便，结 构简单，可实现自控;当水中细菌尤其大肠杆菌达标，井水可由泵直接送经一 级筐式、二级、三级过滤，可降低成本;当水质未达标，可根据实际情况启用 臭氧、紫外线杀菌消毒、可脱色、脱异味(如铁锈味)、脱亚硝酸盐、重金属等; 水箱上粗下细，可提高水的静压头，保证二、三级过滤正常运行。水进入水箱 后采用喷淋方式，既达到跌水曝气作用，又可提高消毒杀菌的效果。
