申请日2003.09.05
公开(公告)日2004.12.15
IPC分类号B65B3/08; B65G33/22
摘要
一种密闭输送与包装污泥的装置，涉及环保与市政卫生技术领域。它包括螺旋输送机和密闭式包装机。其结构特点是，螺旋输送机的污泥出口通过管道与密封料斗的进料口密闭连接。密封料斗内置有带动力的上料螺旋杆，由上料螺旋杆可将物料送至密封料斗的出料口，出料口与密闭包装机的进料口密闭连接。使用本实用新型可把医院化粪池粪便由干化处理的污泥实现密闭输送，直接密闭包装，还可以克服密闭包装中出泥不均匀的问题。从而从根本上避免医院污泥在运输、焚烧过程中的传染性病毒的传播。适用于有害污泥经脱水处理后的密闭输送与包装污泥的各种场合。
権利要求書

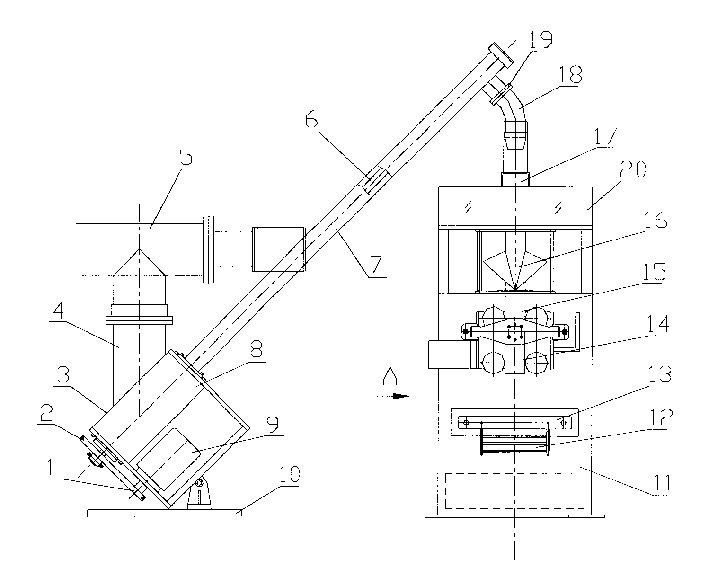

1.一种密闭输送与包装污泥的装置，它包括螺旋输送机(5)和由衣领成型 器(16)、上包材机构(21)、下料筒(15)、拉轮(14)、纵封器(13)、横 封器(12)及其传动机构与步进电机组成的密闭式包装机(11)，其特征在 于：所述螺旋输送机(5)的污泥出口通过管道与密封料斗(3)的进料口(4) 密闭连接，密封料斗(3)内置有带动力的上料螺旋杆(6)，由上料螺旋杆 (6)可将物料送至密封料斗(3)的出料口(19)，出料口(19)与所述密 闭式包装机(11)的进料口(17)密闭连接。
2.按照权利要求1所述的密闭输送与包装污泥的装置，其特征在于，所述 密封料斗(3)是由倾斜放置的底部空腔段(8)和上部输料段(7)两部分 连接而成，所述上料螺旋杆(6)贯通于底部空腔段(8)的底端并延至上部 输料段(7)内顶部，置于底部空腔段(8)底端外部的上料螺旋杆(6)顶 端连接大皮带轮(2)，大皮带轮(2)对应位置置有与电机(9)连接的小皮 带轮(1)，电机(9)固定于底座(10)的支架上。
3.按照权利要求1或2所述的密闭输送与包装污泥的装置，其特征在于， 所述密封料斗(3)的出料口(19)与密封式包装机(11)的进料口(17) 之间置有便于物料通畅的弯管(18)。
4.按照权利要求3所述的密闭输送与包装污泥的装置，其特征在于，所述 弯管(18)为透明软质管，弯管(18)旁置有供光电检测用的光电检测盒(20)， 光电检测盒(20)与控制密闭式包装机(11)的步进电机动作的光电开关连 接。
说明书
密闭输送与包装污泥的装置
技术领域
本实用新型涉及环境保护与市政卫生技术领域，特别是密闭输送与包 装医院等化粪池粪便干化处理污泥的装置。
背景技术
对于医院化粪池污泥处理过程中的传染性一直是环保与卫生界非常重 视的问题，鉴于一直没有合理的解决办法，所以一直沿用传统的化粪池清淘 办法，传统的化粪池清淘方法，无疑会使病毒和细菌传播，特别是具有传染 性的病毒。它将直接影响到操作工人的人体健康及周边环境。为了改变此状 况，申请人于2003年6月4日申请了中国专利，申请号03140878.8，名称 为“一种移动式污泥干化处理系统”。旨在有效地控制医院传染性污染物或 病毒通过医院污泥处理过程向外界传播。但是上述专利申请的技术方案存在 的问题与技术难点是，由于污泥的特性难于输送，不利于包装，脱水干化系 统出泥不均匀。
发明内容
针对上述现有技术中存在的问题，本实用新型的目的是提供一种密闭输 送与包装污泥的装置。使用它可把脱水后的污泥密闭输送，直接密闭包装， 还可以克服在密闭包装中出泥不均匀的问题。从而从根本上避免医院污泥在 运输、焚烧过程中的传染性病毒的传播。
为了实现上述的发明目的，本实用新型的技术方案以如下方式实现：
一种密闭输送与包装污泥的装置，它包括螺旋输送机和由衣领成型器、 上包材机构、下料筒、拉轮、纵封器、横封器及其传动机构与步进电机组成 的密闭式包装机，其结构特点是，所述螺旋输送机的污泥出口通过管道与密 封料斗的进料口密闭连接，密封料斗内置有带动力的上料螺旋杆，由上料螺 旋杆可将物料送至密封料斗的出料口，出料口与所述密闭式包装机的进料口 密闭连接。
按照上述的技术方案，所述密封料斗是由倾斜放置的底部空腔段和上部 输料段两部分连接而成。所述上料螺旋杆贯通于底部空腔段的底端并延至上 部输料段内顶部。置于底部空腔段底端外部的上料螺旋杆顶端连接大皮带 轮，大皮带轮对应位置置有与电机连接的小皮带轮，电机固定于底座的支架 上。
按照上述的技术方案，所述密封料斗的出料口与密封式包装机的进料口 之间置有便于物料通畅的弯管。
按照上述的技术方案，所述弯管为透明软质管，弯管旁置有供光电检测 用的光电检测盒，光电检测盒与控制密闭式包装机的步进电机动作的光电开 关连接。
本实用新型由于采用了上述的结构形式，使污泥的输送与包装采用全程 密封，多余气体内泄，可最大程度满足有害物的包装要求。本实用新型在使 用中可采用自动或半自动方式运行。操作人员可进行外部操作，外部观察， 最大程度避免人身伤害。同现有技术相比，它进一步解决了对环境保护的问 题，从根本上避免了医院污泥在运输、焚烧过程中传染性病毒的传播。本实 用新型适用于本申请人提出的中国专利申请“一种移动式污泥干化处理系 统”的技术方案。当然也适用于有害污泥经脱水处理后的密闭输送与包装污 泥的各种场合。
