申请日2003.09.04
公开(公告)日2004.12.08
IPC分类号C02F3/00; C02F3/32
摘要
本实用新型属于污水处理技术领域，具体地说是一种人工湿地污水生态处理装置。它由布水系统、湿地系统、集水系统组成，布水系统包括布水管和散水管，湿地系统由亚粘土层、砂土层以及不同粒径的砾石填料层以及防渗层组成，自上而下布置;底部为防渗层。采用实用新型在垂直方向上的均匀布水，主要处理设施位于地下，可以保证系统的冬季运行。它不受地区、气温限制并且占地面积较小。
権利要求書
1.一种人工湿地污水生态处理装置，其特征在于：由布水系统、湿地 系统、集水系统组成，布水系统包括布水管和散水管，湿地系统由亚粘土 层、砂土层以及不同粒径的砾石填料层以及防渗层组成，自上而下布置; 底部为防渗层。
2.按照权利要求1所述人工湿地污水生态处理装置，其特征在于：所 述潜流型人工湿地系统具有水平流与垂直流相结合的布水结构。
3.按照权利要求1所述污水生态湿地处理系统，其特征在于：所述防 渗层依次为粘土、防水布、粘土三层防护。
4.按照权利要求1所述人工湿地污水生态处理装置，其特征在于：所 述不同粒径的砾石填料层为4～8层砾石，第一砾石层与底层砾石层的直径 为d20-d30毫米、中间砾石层直径分别为d5-d15毫米、d10-d25毫米，自 上而下、粒径由小到大依次设置。
5.按照权利要求1所述人工湿地污水生态处理装置，其特征在于：所 述集水系统包括集水管和集水渠，集水管外接可调式排水管。
6.按照权利要求1所述人工湿地污水生态处理装置，其特征在于：所 述第一砾石层与散水管高度相同。
7.按照权利要求1所述人工湿地污水生态处理装置，其特征在于：所 述集水管、散水管上每10-15cm设有布水圆孔。
说明书
人工湿地污水生态处理装置
技术领域
本实用新型属于污水处理技术领域，具体地说是一种人工湿地污水生 态处理装置。
背景技术
人工湿地污水处理是污水生态处理最重要的类型之一，它是将污水有 控制地投配到土地上，利用土壤-湿生植物-微生物复合系统的物理、化学、 生物学特征对污水中的水肥资源加以回收利用，对污水中可降解污染物进 行净化的工艺技术，它不仅起到污水净化的作用，而且通过营造湿地环境， 形成独特的自然人工复合生态景观。以人工湿地系统为代表的污水生态处 理系统具有投资低，出水水质好、抗冲击力强、增加绿地面积、改善和美 化生态环境、操作简单、维护和运行费用低廉等众多优点。
人工湿地污水生态处理技术自20世纪70年代以来得到广泛应用，但 处理系统占地面积过大严重限制了该技术在我国的应用，而且，在北方地 区，冬季过低的气温也严重限制了该项技术的应用范围(文献1：孙铁珩、周 思毅等，城市污水土地处理系统技术指南，1997，北京，中国环境科学出 版社;文献2：高拯民、李宪法等，城市污水土地处理利用设计手册，1991， 北京，中国标准出版社)。
实用新型内容
本实用新型目的提供一种不受地区、气温限制并且占地面积较小的人 工湿地污水生态处理装置。

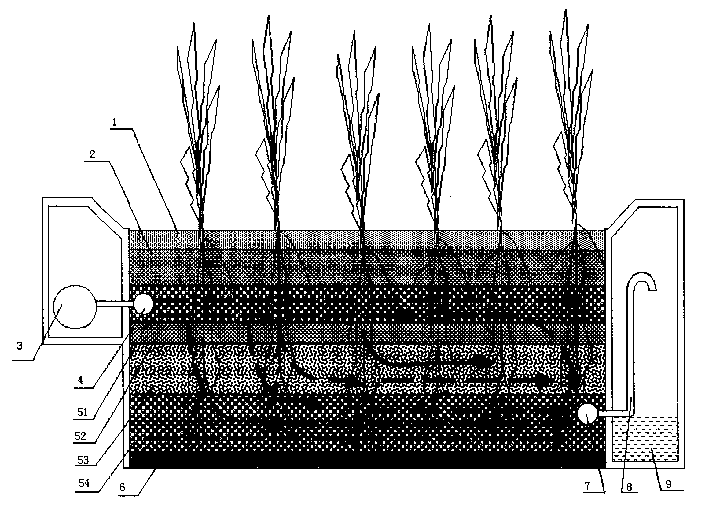

本实用新型技术方案是：由布水系统、湿地系统、集水系统组成，布 水系统包括布水管和散水管，布水管和散水管均为PVC管，散水管上每10 -15cm设有多个布水圆孔，保证系统的均匀布水;湿地系统由亚粘土层、 砂土层以及不同粒径的砾石填料层以及防渗层组成，所述不同粒径的砾石 填料层为4～8层不同粒径的砾石，自上而下、粒径由小到大布置，第一砾 石层与底层砾石层的直径为d20-d30毫米、中间砾石层直径分别为d5-d15 毫米、d10-d25毫米依次设置;底部为防渗层，防渗层依次为粘土、防水 布、粘土三层防护，保证系统出水的回收与利用;湿地种有芦苇、茭白以 及其它湿地植物;
所述第一砾石层与散水管高度基本相同，将大部分污水布于第一砾石 层中，污水在湿地系统中水平推流与垂直流运动相结合，流经各层砾石填 料层，使湿地系统中的净化效率显著提高;
集水系统包括集水管(与散水管结构相同)和集水渠，集水管外接可 调高度的排水管，将处理后的污水收集后由集水渠排出。
本实用新型采用了水平潜流与垂直流相结合的复合流结构，采用了不 同粒径的多层砾石填料，并进行了优化配置，最上层为粒径较大的砾石填 料，保证系统在垂直方向上的均匀布水。主要处理设施位于地下，可以保 证系统的冬季运行。系统出水水质达到再生水回用于景观水体的水质标准。
本实用新型具有如下有益效果：
1.本实用新型湿地处理采用潜流型人工湿地系统，其中潜流型湿地为 水平流与垂直流相结合的复合流布水方式，污水净化效率可显著提高(对 污水中COD、BOD、氨氮等污染物指标的出水水质达到再生水回用于地表 景观用水的水质要求)，并保证系统的终年运行。
2.采用了不同粒径的多层砾石填料，并进行了优化配置，最上层为粒 径较大的砾石填料，保证系统在垂直方向上的均匀布水。主要处理设施位 于地下，在提高污水的处理效率同时可以保证系统的终年运行。
3.占地面积小，处理1m3/d污水仅需占地2～4m2。
4.采用本实用新型可以将人工湿地污水生态处理系统与城市生态景观 建设实现有机结合，并特别适用于我国北方地区。
