申请日2018.01.30
公开(公告)日2018.07.06
IPC分类号B01F1/00; B01F7/18
摘要
本发明公开了一种污水处理用药剂溶解搅拌装置,包括污水处理机构,污水处理机构上设置有进液管道,还包括搅拌罐、驱动电机以及减速器,搅拌罐上设置有进料斗,搅拌罐内设置有搅拌轴,搅拌轴上设置有搅拌叶,驱动电机驱动减速器,减速器驱动搅拌轴;搅拌罐通过第一进水管道与污水处理机构相连通,搅拌罐通过第一排水管道与进液管道相连通。本发明实施例提供的污水处理用药剂溶解搅拌装置,先在搅拌罐中将药剂形成溶液,再将溶液注入污水处理机构的进液管道中国,如此实现对污水处理机构的药剂注入操作,通过搅拌罐加入不仅可以通过阀门实现加入量的精确控制,溶液间的混合也较易实现均匀混合。
权利要求书

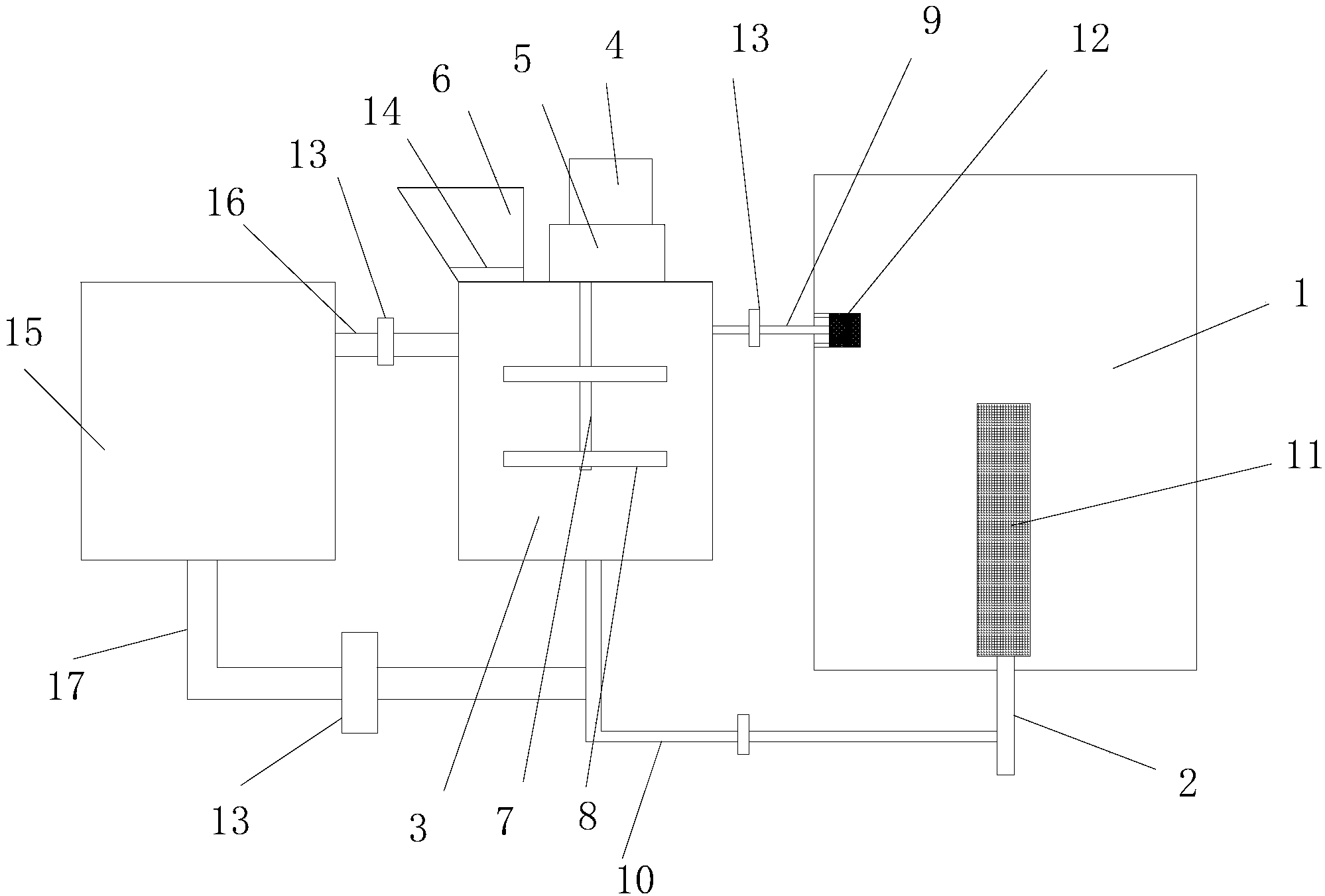

1.一种污水处理用药剂溶解搅拌装置,包括污水处理机构,所述污水处理机构上设置有进液管道,其特征在于,还包括搅拌罐、驱动电机以及减速器,所述搅拌罐上设置有进料斗,所述搅拌罐内设置有搅拌轴,所述搅拌轴上设置有搅拌叶,所述驱动电机驱动所述减速器,所述减速器驱动所述搅拌轴;
所述搅拌罐通过第一进水管道与所述污水处理机构相连通,所述搅拌罐通过第一排水管道与所述进液管道相连通;
所述第一排水管道上设置有单向阀,所述单向阀的导通方向为所述第一排水管道流向所述进液管道的方向。
2.根据权利要求1所述的污水处理用药剂溶解搅拌装置,其特征在于,所述污水处理机构为混料机构、好氧处理机构、厌氧处理机构、污水调节池、沉淀池、曝气池以及气浮池中的一者或多者。
3.根据权利要求1所述的污水处理用药剂溶解搅拌装置,其特征在于,所述进液管道上连接有布水器,所述布水器位于所述污水处理机构中。
4.根据权利要求1所述的污水处理用药剂溶解搅拌装置,其特征在于,所述污水处理机构内设置有滤网,所述滤网在所述污水处理机构内形成一容纳腔,所述第一进水管道的进水口位于所述容纳腔中。
5.根据权利要求1所述的污水处理用药剂溶解搅拌装置,其特征在于,所述进料斗上设置有称重机构,所述第一进水管道、所述第一排水管道以及进液管道上均设置有自动控制阀门,
还包括自动控制系统,所述称重机构以及各所述自动控制阀门均与所述自动控制系统相通信连接。
6.根据权利要求1所述的污水处理用药剂溶解搅拌装置,其特征在于,还包括中间罐,所述中间罐通过第二进水管道与所述搅拌罐相连通,所述中间罐通过第二排水管道与所述进液管道相连通。
说明书
污水处理用药剂溶解搅拌装置
技术领域
本发明涉及污水处理技术,具体涉及一种污水处理用药剂溶解搅拌装置。
背景技术
在污水处理的诸多工序都有可能需要添加药剂,如混凝罐的混合工序,沉淀池的沉淀工序等等,在这些工序中,如何精确的定量加药以及如何将药均匀的混合到污水中均是技术难点,现有技术中,一般通过定量的秤取药剂以做到精确的定量加药,而通过搅拌设备实现对药量的均匀混合。
如申请公布号为CN106115886A,申请公布日为2016年11月16日,名称为《污水过滤加药装置》的发明专利申请,其包括药泥混合搅拌器,药泥混合搅拌器内设置有搅拌轴,在药泥混合搅拌器入口处连接有污泥泵,药泥混合搅拌器的出口连接至污泥脱水设备,在搅拌轴上设置有药剂喷射入口和药剂出口,药剂喷射入口连接有药剂投料器和高压喷射系统。本发明采用药剂高压喷射系统把药剂喷射到药泥混合搅拌器内,通过搅拌轴的搅拌,能够充分的把药剂混合到污泥中,有助于强化污泥中的颗粒表面吸附水和毛细孔道中的束缚水转变为自由水和外部水,并将污水中的有毒有害物质固定在固化形成的网链中,使其转化为类似土壤或交结强度更大的固体,可使脱水后的污泥含水率能降低十个百分点以上。
现有技术的不足之处在于,其通过喷射进行药剂的混合,混合均匀程度较差。
发明内容
本发明的目的是提供一种污水处理用药剂溶解搅拌装置,以解决技术中的上述不足之处。
为了实现上述目的,本发明提供如下技术方案:
一种污水处理用药剂溶解搅拌装置,包括污水处理机构,所述污水处理机构上设置有进液管道,还包括搅拌罐、驱动电机以及减速器,所述搅拌罐上设置有进料斗,所述搅拌罐内设置有搅拌轴,所述搅拌轴上设置有搅拌叶,所述驱动电机驱动所述减速器,所述减速器驱动所述搅拌轴;
所述搅拌罐通过第一进水管道与所述污水处理机构相连通,所述搅拌罐通过第一排水管道与所述进液管道相连通。
所述第一排水管道上设置有单向阀,所述单向阀的导通方向为所述第一排水管道流向所述进液管道的方向。
上述的污水处理用药剂溶解搅拌装置,所述污水处理机构为混料机构、好氧处理机构、厌氧处理机构、污水调节池、沉淀池、曝气池以及气浮池中的一者或多者。
上述的污水处理用药剂溶解搅拌装置,所述进液管道上连接有布水器。
上述的污水处理用药剂溶解搅拌装置,所述污水处理机构内设置有滤网,所述滤网在所述污水处理机构内形成一容纳腔,所述第一进水管道的进水口位于所述容纳腔中。
上述的污水处理用药剂溶解搅拌装置,所述进料斗上设置有称重机构,所述第一进水管道、所述第一排水管道以及进液管道上均设置有自动控制阀门,
还包括自动控制系统,所述称重机构以及各所述自动控制阀门均与所述自动控制系统相通信连接。
上述的污水处理用药剂溶解搅拌装置,还包括中间罐,所述中间罐通过第二进水管道与所述搅拌罐相连通,所述中间罐通过第二排水管道与所述进液管道相连通。
在上述技术方案中,本发明提供的污水处理用药剂溶解搅拌装置,先在搅拌罐中将药剂形成溶液,再将溶液注入污水处理机构的进液管道中国,如此实现对污水处理机构的药剂注入操作,通过搅拌罐加入不仅可以通过阀门实现加入量的精确控制,溶液间的混合也较易实现均匀混合。
