申请日2018.01.31
公开(公告)日2018.10.19
IPC分类号C02F1/00
摘要
本实用新型公开了一种地埋式污水处理罐，罐体的上端安装有圆台形的罐颈和圆柱形的罐口，罐颈上套装有防止罐体在挖掘时受损的保护套，保护套的底面上开设有与进水管安装座相匹配且卡接相连的第一卡槽以及与出水管安装座相匹配且卡接相连的第二卡槽，而且保护套的底面上安装有橡胶缓冲垫，使保护套与罐体更加契合;保护套的顶部开设有凹槽，凹槽用于堆放泥土，使污水处理罐更好的埋放在地下;保护套的顶部还安装有套装在罐口外的连接环，连接环与罐口通过螺钉相连，罐体上端的两侧对称安装有卡环，卡环上卡接安装有与保护套的侧面支撑相连的加固板，使保护套与罐体连接结构更加稳定。
权利要求书

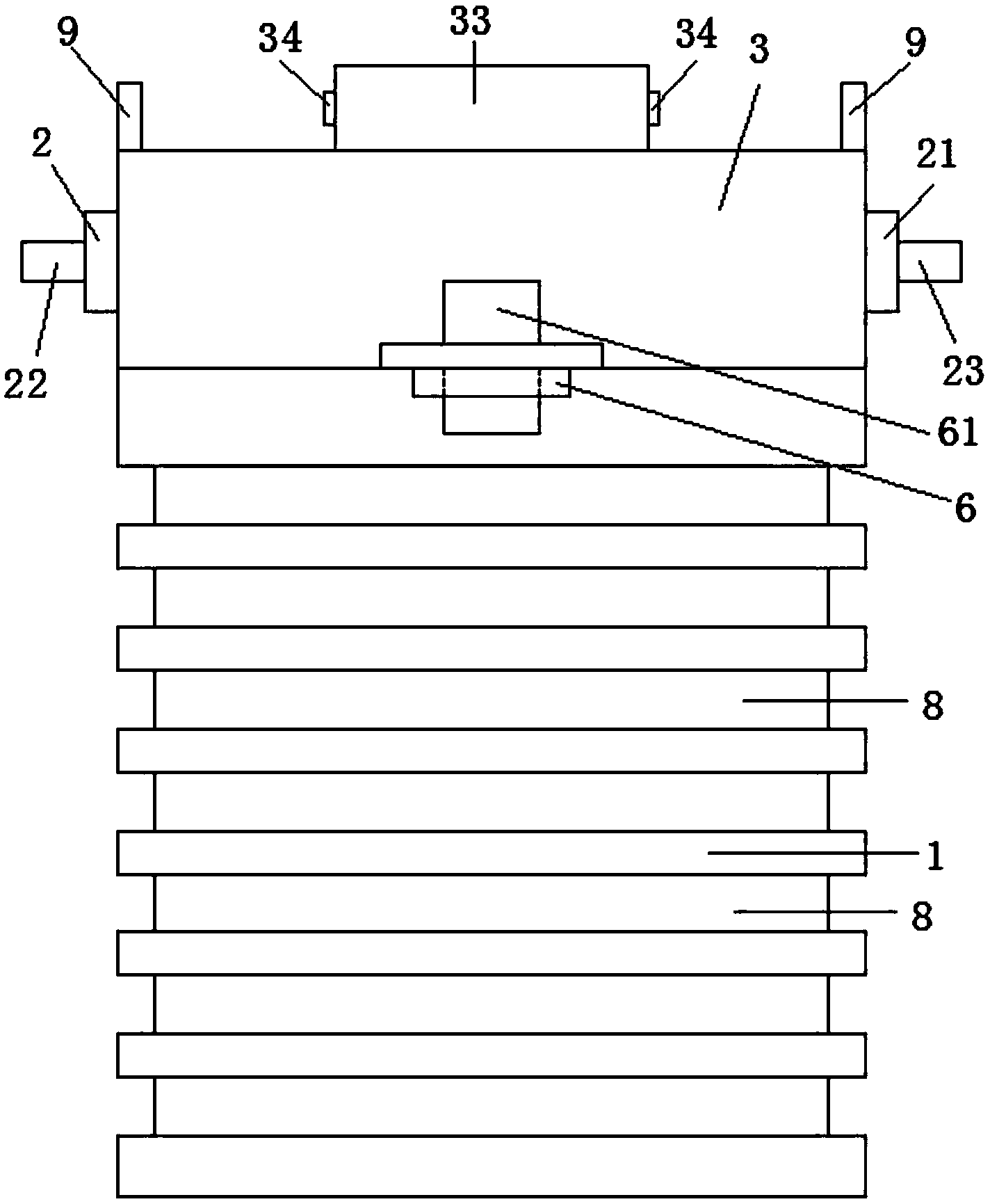

1.一种地埋式污水处理罐，其特征在于：包括罐体(1)，所述罐体(1)的上端安装有圆台形的罐颈(11)和圆柱形的罐口(12)，所述罐颈(11)的两侧上对称安装有进水管安装座(2)和出水管安装座(21)，所述进水管安装座(2)上安装有延伸到罐体(1)内的进水管(22)，所述出水管安装座(21)上安装有延伸到罐体(1)内的出水管(23);所述罐颈(11)上套装有保护套(3)，所述保护套(3)的底面上开设有与进水管安装座(2)相匹配且卡接相连的第一卡槽(31)以及与出水管安装座(21)相匹配且卡接相连的第二卡槽(32)，所述保护套(3)的顶部开设有凹槽(4)，所述保护套(3)的顶部还安装有套装在罐口(12)外的连接环(33)，所述连接环(33)与罐口(12)通过螺钉(34)相连。
2.根据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)上端的两侧对称安装有卡环(6)，所述卡环(6)上卡接安装有与保护套(3)的侧面支撑相连的加固板(61)。
3.根据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述保护套(3)的底面上安装有橡胶缓冲垫(39)。
4.根据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述罐体(1)的侧面上开设有环形槽(8)。
5.根据权利要求1所述的一种地埋式污水处理罐，其特征在于：所述连接环(33)顶面的两侧上对称安装有拉环(9)。
说明书
一种地埋式污水处理罐
技术领域：
本实用新型涉及一种地埋式污水处理罐。
背景技术：
地埋式污水处理工程中大多采用相互连通的多个混凝土净化水池，但是混凝土结构的水池建造时间较长，影响整个工程的进展速度，因此目前越来越多的污水净化工程中采用地埋式污水处理罐来代替混凝土结构的水池，大大缩短了工程完成时间。但是地埋式污水处理罐的结构相对脆弱，在挖开泥土对污水处理罐进行后续维护时容易使罐体受损。
发明内容：
本实用新型的目的是为了解决现有技术中的问题，提供一种结构简单，安装方便，罐颈处通过保护套进行保护，在维护时挖开泥土方便的地埋式污水处理罐。
为了达到上述目的，本实用新型的技术方案是：
一种地埋式污水处理罐，包括罐体，所述罐体的上端安装有圆台形的罐颈和圆柱形的罐口，所述罐颈的两侧上对称安装有进水管安装座和出水管安装座，所述进水管安装座上安装有延伸到罐体内的进水管，所述出水管安装座上安装有延伸到罐体内的出水管;所述罐颈上套装有保护套，所述保护套的底面上开设有与进水管安装座相匹配且卡接相连的第一卡槽以及与出水管安装座相匹配且卡接相连的第二卡槽，所述保护套的顶部开设有凹槽，所述保护套的顶部还安装有套装在罐口外的连接环，所述连接环与罐口通过螺钉相连。
所述罐体上端的两侧对称安装有卡环，所述卡环上卡接安装有与保护套的侧面支撑相连的加固板。
所述保护套的底面上安装有橡胶缓冲垫。
所述罐体的侧面上开设有环形槽。
所述连接环顶面的两侧上对称安装有拉环。
本实用新型的有益效果是：本实用新型的一种地埋式污水处理罐，罐体的上端安装有圆台形的罐颈和圆柱形的罐口，罐颈上套装有防止罐体在挖掘时受损的保护套，保护套的底面上开设有与进水管安装座相匹配且卡接相连的第一卡槽以及与出水管安装座相匹配且卡接相连的第二卡槽，而且保护套的底面上安装有橡胶缓冲垫，使保护套与罐体更加契合;保护套的顶部开设有凹槽，凹槽用于堆放泥土，使污水处理罐更好的埋放在地下;保护套的顶部还安装有套装在罐口外的连接环，连接环与罐口通过螺钉相连，罐体上端的两侧对称安装有卡环，卡环上卡接安装有与保护套的侧面支撑相连的加固板，使保护套与罐体连接结构更加稳定。
