申请日2018.02.08
公开(公告)日2018.07.13
IPC分类号C02F9/08; C05F7/00; C02F101/12
摘要
本发明公开了一种污水处理设备及利用该污水制备肥料的方法,本发明的污水处理设备通过酸化池和碱化池将水中的物质凝胶形成固态,然后通过清除装置清除,洁净水被利用到制肥设备中,加入氮磷钾配置所需要的液态肥料,配置后的肥料无污染。本发明能够有效的将污水利用制肥,使水能够得到利用,节约水资源。本发明制肥的配比采用常规的配比方式制备复合肥,其设备采用搅拌器中部通孔的进料管进料,使进料更方便,也更容易混合。
权利要求书
1.一种污水处理设备,包括污水集水池(4),所述集水池(4)上设置有污水收集进水口(1),其特征在于:所述集水池(4)内设置有一层过水板(2),所述过水板(2)设置有过水孔,在其上面铺有一层网板(3),在集水池(4)的一侧设置有竖置的砂石渗水层(8),所述砂石渗水层(8)的上端设置有驱动电机(5),所述驱动电机(5)的驱动部连接有推板,该推板置于所述网板(3)上,其用于将网板上的污水所过滤的杂物推至集水池外;

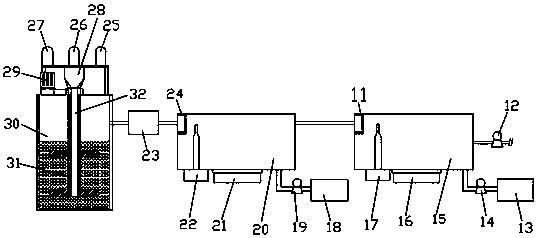

所述砂石渗水层(8)的外侧设置有竖置的碳过滤层(6),在碳过滤层(6)的出水侧设置有清水收集池(7),所述清水收集池(7)底部铺设置有一排防水的第一紫外灯管组(9),所述清水收集池(7)侧部连接第一水泵(12),该第一水泵(12)出水端通过水管连接一酸化池(15),所述酸化池(15)一侧连接有酸化进药泵(14),该酸化进药泵(14)另一端连接酸化药液罐(13),所述酸化池(15)底部设置有酸化凝胶清除装置(16)和酸化PH值检测装置(17);
所述酸化池(15)的出水端为溢水管,其设置于酸化池的侧上部,在溢水管的进水侧设置有第一滤罩(11),该溢水管的出水端连接碱化池(20);
所述碱化池(20)一侧连接有碱化进药泵(19),该碱化进药泵(19)另一端连接碱化药液罐(18),所述碱化池(20)底部设置有碱化凝胶清除装置(21)和碱化PH值检测装置(22);
所述碱化池(20)的出水端为溢水管,其设置于碱化池的侧上部,在溢水管的进水侧设置有第二滤罩(24),该溢水管的出水端连接除氯装置(23);
所述除氯装置(23)的出水端连接制肥设备;
所述制肥设备包括制肥罐(30)及设置有制肥罐(30)上的搅拌装置,所述搅拌装置包括置于制肥罐(30)中部的搅拌器(31),搅拌器(31)中部设置有通孔,通孔内套有一进料管(32),该进料管(32)上端连接料斗(28),料斗(28)置于搅拌器(31)的被动轮中部,被动轮通过皮带连接电机(29)的主动轮,所述料斗(28)的进料端连接多个固态肥料仓。
2.根据权利要求1所述的一种污水处理设备,其特征在于:所述第一紫外灯管组(9)下面铺有一层第一反光镜(10)。
3.根据权利要求1所述的一种污水处理设备,其特征在于:所述第二紫外灯管组(29)下面设置有第二反光镜(30)。
4.根据权利要求1所述的一种污水处理设备,其特征在于:所述多个固态肥料仓至少包括固态氮肥仓(27)、固态钾肥仓(26)、固态磷肥仓(25)。
5.一种利用污水制备肥料的方法,其特征在于,该方法包括以下步骤:
步骤一,将污水收集过滤,清除固体杂物,进入集水池;
步骤二,将集水池已经清除固体杂物的污水通过砂石渗水层和碳过滤层,渗透至清水收集池(7),砂石渗水层和碳过滤层清除水中的悬浮物,并通过紫外灯照射灭菌;
步骤三,清水收集池(7)中的水被水泵抽至酸化池,酸化池加入酸性药剂,其用于将污水中的物质酸化处理,产生胶状酸化物,然后静置,使上层清水溢出至碱化池,胶状酸化物通过酸化凝胶清除装置(16)清除;
步骤四,碱化池加入碱性物质,用于将酸化池中的清水中和,并且通过碱化处理使清水中与碱药反应的物质凝胶,静置,上层的中和的清水被送入除氯装置,凝胶物被碱化凝胶清除装置(21)清除;
步骤五,中和后的水被送入制肥罐,制肥罐内加入氮、磷、钾复合固态肥料,通过一定的比例混合,通过料斗送入制肥罐;
步骤六,搅拌器被电机带动,氮、磷、钾复合固态肥料与处理后的污水混合,并通过一定的比例配比,制成液态肥。
说明书
一种污水处理设备及利用该污水制备肥料的方法
技术领域
本发明涉及污水处理技术,具体的说是涉及一种污水处理设备及利用该污水制备肥料的方法。
背景技术
目前,现有技术的污水处理设备较多,多采用过滤处理,水净化可以去除水中夹杂的沙粒、有机质的悬浮微粒、寄生虫、篮氏贾第鞭毛虫、隐孢子虫、细菌、藻类、病毒及真菌、矿物如钙、二氧化硅、镁及一些有毒性的金属如铅、铜及铬等等。
因此寻求高效、快速、有效的污水处理方法及设备是垃圾填埋场迫切盼望的。虽然也有相关污水处理技术的报道,但存在工艺复杂、结构繁琐、操作条件难控制、效率不高、不易市场化的缺陷,还没有专用于城市生活污水处理设备面市。
处理后的污水如果用作制肥,可以节约大量的水资源。
发明内容
针对现有技术中的不足,本发明要解决的技术问题在于提供了一种污水处理设备及利用该污水制备肥料的方法。
为解决上述技术问题,本发明通过以下方案来实现:一种污水处理设备,包括污水集水池,所述集水池上设置有污水收集进水口,所述集水池内设置有一层过水板,所述过水板设置有过水孔,在其上面铺有一层网板,在集水池的一侧设置有竖置的砂石渗水层,所述砂石渗水层的上端设置有驱动电机,所述驱动电机的驱动部连接有推板,该推板置于所述网板上,其用于将网板上的污水所过滤的杂物推至集水池外;
所述砂石渗水层的外侧设置有竖置的碳过滤层,在碳过滤层的出水侧设置有清水收集池,所述清水收集池底部铺设置有一排防水的第一紫外灯管组,所述清水收集池侧部连接第一水泵,该第一水泵出水端通过水管连接一酸化池,所述酸化池一侧连接有酸化进药泵,该酸化进药泵另一端连接酸化药液罐,所述酸化池底部设置有酸化凝胶清除装置和酸化PH值检测装置;
所述酸化池的出水端为溢水管,其设置于酸化池的侧上部,在溢水管的进水侧设置有第一滤罩,该溢水管的出水端连接碱化池;
所述碱化池一侧连接有碱化进药泵,该碱化进药泵另一端连接碱化药液罐,所述碱化池底部设置有碱化凝胶清除装置和碱化PH值检测装置;
所述碱化池的出水端为溢水管,其设置于碱化池的侧上部,在溢水管的进水侧设置有第二滤罩,该溢水管的出水端连接除氯装置;
所述除氯装置的出水端连接制肥设备;
所述制肥设备包括制肥罐及设置有制肥罐上的搅拌装置,所述搅拌装置包括置于制肥罐中部的搅拌器,搅拌器中部设置有通孔,通孔内套有一进料管,该进料管上端连接料斗,料斗置于搅拌器的被动轮中部,被动轮通过皮带连接电机的主动轮,所述料斗的进料端连接多个固态肥料仓。
进一步的,所述第一紫外灯管组下面铺有一层第一反光镜。
进一步的,所述第二紫外灯管组下面设置有第二反光镜。
进一步的,所述多个固态肥料仓至少包括固态氮肥仓、固态钾肥仓、固态磷肥仓。
一种利用污水制备肥料的方法,该方法包括以下步骤:
步骤一,将污水收集过滤,清除固体杂物,进入集水池;
步骤二,将集水池已经清除固体杂物的污水通过砂石渗水层和碳过滤层,渗透至清水收集池,砂石渗水层和碳过滤层清除水中的悬浮物,并通过紫外灯照射灭菌;
步骤三,清水收集池中的水被水泵抽至酸化池,酸化池加入酸性药剂,其用于将污水中的物质酸化处理,产生胶状酸化物,然后静置,使上层清水溢出至碱化池,胶状酸化物通过酸化凝胶清除装置清除;
步骤四,碱化池加入碱性物质,用于将酸化池中的清水中和,并且通过碱化处理使清水中与碱药反应的物质凝胶,静置,上层的中和的清水被送入除氯装置,凝胶物被碱化凝胶清除装置清除;
步骤五,中和后的水被送入制肥罐,制肥罐内加入氮、磷、钾复合固态肥料,通过一定的比例混合,通过料斗送入制肥罐;
步骤六,搅拌器被电机带动,氮、磷、钾复合固态肥料与处理后的污水混合,并通过一定的比例配比,制成液态肥。
相对于现有技术,本发明的有益效果是:本发明的污水处理设备通过酸化池和碱化池将水中的物质凝胶形成固态,然后通过清除装置清除,洁净水被利用到制肥设备中,加入氮磷钾配置所需要的液态肥料,配置后的肥料无污染。本发明能够有效的将污水利用制肥,使水能够得到利用,节约水资源。
