申请日2018.02.08
公开(公告)日2018.10.12
IPC分类号C02F1/28; C02F101/16
摘要
本实用新型属于污水领域，具体公开了一种农村污水中氨氮去除装置，包括氮吸附反应槽和再生液槽，氮吸附反应槽上连接有污水提升泵和再生出水阀，氮吸附反应槽和提升泵之间设有污水进水阀;氮吸附反应槽内竖直设有两端均设于氮吸附反应槽内壁上且互为平行的悬空折流板和折流板，悬空折流板和折流板设于再生出水阀和污水进水阀之间;氮吸附反应槽槽顶设有与再生液槽相连接的再生液泵，氮吸附反应槽槽底设有再生液回流阀和再生液回流总阀，再生液回流阀和再生液回流总阀设于折流板两侧，且均与再生液槽相连接。与现有技术相比，本实用新型具有污水处理效率高，运行成本低，再生简单等优点。
权利要求书
1.一种农村污水中氨氮去除装置，包括氮吸附反应槽和再生液槽，氮吸附反应槽上连接有污水提升泵和再生出水阀，氮吸附反应槽和提升泵之间设有污水进水阀;其特征在于，所述氮吸附反应槽内竖直设有两端均设于氮吸附反应槽内壁上且互为平行的悬空折流板和折流板，所述悬空折流板和折流板设于再生出水阀和污水进水阀之间;所述氮吸附反应槽槽顶设有与再生液槽相连接的再生液泵，所述氮吸附反应槽槽底设有再生液回流阀和再生液回流总阀，所述再生液回流阀和再生液回流总阀设于折流板两侧，且均与再生液槽相连接。
2.根据权利要求1所述的农村污水中氨氮去除装置，其特征在于，所述氮吸附反应槽内壁上竖直开设有一对与悬空折流板相配合的悬空滑轨和一对与折流板相配合的滑轨。
3.根据权利要求2所述的农村污水中氨氮去除装置，其特征在于，所述悬空滑轨的下端面设于槽底上方，所述滑轨的下端面设于槽底上面，所述悬空滑轨和滑轨的上端面均设于槽顶下面。
4.根据权利要求3所述的农村污水中氨氮去除装置，其特征在于，所述悬空折流板和折流板的高度相等，所述折流板的底面为弧形结构。
5.根据权利要求4所述的农村污水中氨氮去除装置，其特征在于，所述悬空折流板和折流板依次交替设置。
6.根据权利要求4或5所述的农村污水中氨氮去除装置，其特征在于，所述槽顶内壁上设有均匀分布的喷头，任一所述喷头与位于槽顶内的连通管相连通，所述连通管与再生液泵相连接。
7.根据权利要求6所述的农村污水中氨氮去除装置，其特征在于，所述氮吸附反应槽内壁与外壁之间设有保温层，所述氮吸附反应槽内壁与保温层之间设有加热管。
说明书
一种农村污水中氨氮去除装置
技术领域
本实用新型属于污水处理领域，尤其涉及一种农村污水中氨氮去除装置。
背景技术
氨氮是一种营养物质，如果水体中氨氮浓度过高，就会导致水体富营养化，使得水体中的微生物和植物大量繁殖，大大增加水体中溶解氧的消耗，从而导致鱼类死亡等。水体中的氨氮能够和氯反应，因此，在对水体进行消毒时，水体中的氨氮会消耗氯，增加消毒剂的用量。在水体中存在有机物的条件下，还可能产生消毒副产物，严重威胁人类的身体健康。
常用的脱除氨氮的方法有吹脱法，混凝沉淀法，离子交换吸附法和生物法等。生物法脱氨氮存在着脱氨菌易受抑制、氨氮难以彻底去除等问题。而混凝沉淀法也存在着药剂成本高，易造成二次污染等问题。因此，如何开发出一种既经济又有效的针对中低浓度氨氮废水的处理方法已成为水处理领域的研究热点。
近年来，专家对含氨氮废水的处理进行了大量研究，其中包括吸附法。吸附法是利用多孔性固体吸附剂，将水体中的氨氮吸附到吸附剂表面，从而使氨氮与水体分离。固体吸附剂达到吸附饱和后，可通过再生使其恢复吸附容量，并循环使用，因此，吸附剂的再生是影响吸附法综合处理效果的关键因素。
实用新型内容
针对上述现有技术的不足，本实用新型提供了一种有效且可以再生的污水中氨氮去除装置。
为实现上述目的，本实用新型采用的技术方案如下：

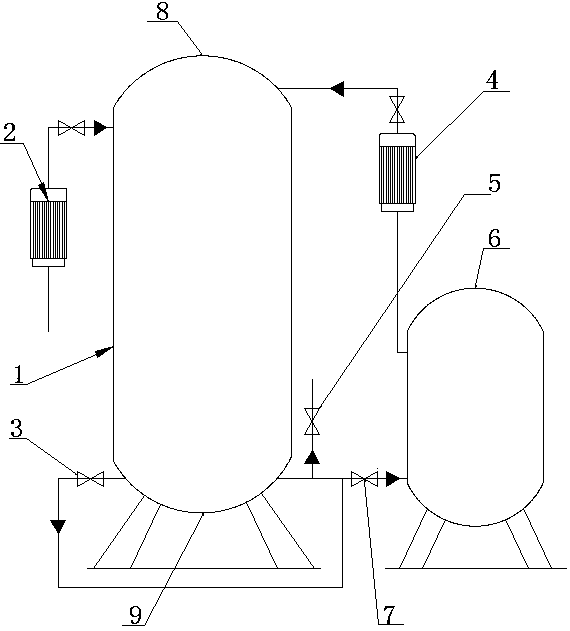

一种农村污水中氨氮去除装置，包括氮吸附反应槽和再生液槽，氮吸附反应槽上连接有污水提升泵和再生出水阀，氮吸附反应槽和提升泵之间设有污水进水阀;氮吸附反应槽内竖直设有两端均设于氮吸附反应槽内壁上且互为平行的悬空折流板和折流板，悬空折流板和折流板设于再生出水阀和污水进水阀之间;氮吸附反应槽槽顶设有与再生液槽相连接的再生液泵，氮吸附反应槽槽底设有再生液回流阀和再生液回流总阀，再生液回流阀和再生液回流总阀设于折流板两侧，且均与再生液槽相连接。
为了使得悬空折流板和折流板在氮吸附反应槽内便于固定和移出，在氮吸附反应槽内壁上竖直开设一对与悬空折流板相配合的悬空滑轨和一对与折流板相配合的滑轨。
为了使污水中的氨氮与氮吸附反应槽内的吸附剂充分接触，悬空折流板和折流板将氮吸附反应槽内的一个通道分割成多个通道，悬空滑轨的下端面设于槽底上方，而滑轨的下端面设于槽底上面，悬空滑轨和滑轨的上端面均设于槽顶下面。
为了使没过折流板的污水进入折流板与氮吸附反应槽内壁组成的空间，悬空折流板和折流板的高度相等;折流板的底面为弧形结构，便于折流板底部插入氮吸附反应槽的槽底内壁，从而将氮吸附反应槽的流通空间分开。
为了提高氮吸附反应槽内吸附剂的吸附的更充分，悬空折流板和折流板依次交替设置。
为了使再生液均匀进入悬空折流板和折流板分割的空间，槽顶内壁上设有均匀分布的喷头，任一喷头与位于槽顶内的连通管相连通，连通管与再生液泵相连接。
因为升高温度有助于促进解吸，从而使吸附剂的吸附能力得到恢复，在氮吸附反应槽内壁与外壁之间设有保温层，氮吸附反应槽内壁与保温层之间设有加热管。
与现有技术相比，本实用新型的有益效果是：
(1)本实用新型悬空折流板和折流板将氮吸附反应槽内的一个通道分割成多个通道，有助于提高污水中的氨氮的去除率和增加吸附剂的吸附率;再生液回流阀和再生液回流总阀便于将氮吸附反应槽不同通道内的再生废液排出。
(2)悬空滑轨和滑轨不仅为悬空折流板和折流板的使用增加了选择，也提高了该装置使用的灵活性。
(3)悬空折流板和折流板增加了氮吸附反应槽内的通道，有助于提高污水在氮吸附反应槽内的流通时间，有助于提高污水中氨氮的去除率。
(4)将高度相等的悬空折流板和折流板一高一低设置，从而形成波浪状的流通轨迹，提高污水中氨氮的去除率。
(5)槽顶内壁上设有均匀分布的喷头，有助于再生液均匀与固体吸附剂充分接触，增加吸附剂的再生效率。
(6)通过升高吸附反应槽内的温度，增加吸附剂吸附能力恢复的效率。
