申请日2018.02.07
公开(公告)日2018.07.20
IPC分类号C02F9/06; C02F101/20; C02F101/30
摘要
本发明公开了一种基于高氨氮废水处理的重金属预处理装置，包括装置主体，所述装置主体的顶端固定安装有一号操作缸，且一号操作缸的下端外表面一侧固定安装有二号操作缸，所述二号操作缸的内部设置有一号内腔与二号内腔，且二号内腔位于一号内腔的一侧外表面，所述一号内腔的内部一侧外表面设置有通气管，所述二号内腔的内部侧表面固定安装有电极框。本发明所述的一种基于高氨氮废水处理的重金属预处理装置，设有电极框、臭氧机和粒子电极板，能够通过强氧化剂的作用对各种有机污染进行无选择性处理，同时能够利用瞬间电流处理不同浓度的废水，最后能更有效率的将分子氨直接转为游离氨进行处置，带来更好的使用前景。
权利要求书

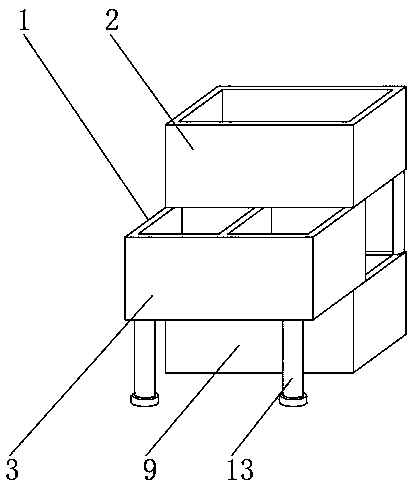

1.一种基于高氨氮废水处理的重金属预处理装置，包括装置主体(1)，其特征在于：所述装置主体(1)的顶端固定安装有一号操作缸(2)，且一号操作缸(2)的下端外表面一侧固定安装有二号操作缸(3)，所述二号操作缸(3)的内部设置有一号内腔(4)与二号内腔(5)，且二号内腔(5)位于一号内腔(4)的一侧外表面，所述一号内腔(4)的内部一侧外表面设置有通气管(6)，所述二号内腔(5)的内部侧表面固定安装有电极框(7)，所述二号操作缸(3)的一侧外表面靠近一号内腔(4)的一端固定安装有臭氧机(8)，且二号操作缸(3)的下端外表面一侧固定安装有三号操作缸(9)，所述三号操作缸(9)的内部一侧外表面固定安装有阳极板(10)，且三号操作缸(9)的内部另一侧外表面固定安装有阴极板(11)，所述三号操作缸(9)的内部底端外表面中心处固定安装有粒子电极板(12)，所述一号操作缸(2)与二号操作缸(3)的下端外表面另一侧均固定安装有支撑杆(13)。
2.根据权利要求1所述的一种基于高氨氮废水处理的重金属预处理装置，其特征在于：所述一号操作缸(2)的内部底端设置有格网，格网的底端设置有活性炭，所述一号操作缸(2)靠近二号操作缸(3)的一侧外表面底端固定安装有出水管。
3.根据权利要求1所述的一种基于高氨氮废水处理的重金属预处理装置，其特征在于：所述二号操作缸(3)的内部中心处设置有隔层，所述一号内腔(4)通过隔层与二号内腔(5)固定连接，所述一号内腔(4)的深度小于二号内腔(5)的深度，且一号内腔(4)内部靠近隔层的一侧底端设置有出水孔。
4.根据权利要求1所述的一种基于高氨氮废水处理的重金属预处理装置，其特征在于：所述二号内腔(5)的内部靠近三号操作缸(9)的一侧底端固定安装有出水管，出水管贯穿于二号操作缸(3)。
5.根据权利要求1所述的一种基于高氨氮废水处理的重金属预处理装置，其特征在于：所述支撑杆(13)的数量为两组，且支撑杆(13)每组的数量为两个，所述一号操作缸(2)与二号操作缸(3)均与支撑杆(13)固定连接。
6.根据权利要求1所述的一种基于高氨氮废水处理的重金属预处理装置，其特征在于：所述臭氧机(8)的外表面设置有进气孔和出气孔，出气孔与通气管(6)固定连接。
说明书
一种基于高氨氮废水处理的重金属预处理装置
技术领域
本发明涉及废水处理技术领域，特别涉及一种基于高氨氮废水处理的重金属预处理装置。
背景技术
随着我国经济发展，工业化的深入，工业生产中的污染越来越严重，尤其是重金属的废水危害尤其严重，这些废水若不经处理排出，将会严重污染工厂周边的环境，同时，重金属的废水会使得该地区的水资源带有重金属，会严重影响周围生活的人群，严重的可能导致中毒;现有的废水处理的重金属预处理装置在使用时存在一定的弊端，氨氮废水组份复杂，不同废水中的盐、COD、各种重金属交叉组合，含有高、中、低浓度COD和多种重金属，而废水中的氨氮大多以化合分子氨游离氨保持平衡的状态而存在，关键在于氨氮废水来源上混合含有高、中、低浓度的盐、COD、各种重金属，其在处理流程中对盐、COD、重金属采用的先后次序和技术模块的组合变得复杂，使处理氨氮的运行成本上，高昂的投资和运营成本也难以让氨氮废水达到稳定排放达标排放，所以混合氨氮废水处理己成为难题，给人们的使用过程带来了一定的影响，为此，我们提出一种基于高氨氮废水处理的重金属预处理装置。
发明内容
本发明的主要目的在于提供一种基于高氨氮废水处理的重金属预处理装置，可以有效解决背景技术中的问题。
为实现上述目的，本发明采取的技术方案为：
一种基于高氨氮废水处理的重金属预处理装置，包括装置主体，所述装置主体的顶端固定安装有一号操作缸，且一号操作缸的下端外表面一侧固定安装有二号操作缸，所述二号操作缸的内部设置有一号内腔与二号内腔，且二号内腔位于一号内腔的一侧外表面，所述一号内腔的内部一侧外表面设置有通气管，所述二号内腔的内部侧表面固定安装有电极框，所述二号操作缸的一侧外表面靠近一号内腔的一端固定安装有臭氧机，且二号操作缸的下端外表面一侧固定安装有三号操作缸，所述三号操作缸的内部一侧外表面固定安装有阳极板，且三号操作缸的内部另一侧外表面固定安装有阴极板，所述三号操作缸的内部底端外表面中心处固定安装有粒子电极板，所述一号操作缸与二号操作缸的下端外表面另一侧均固定安装有支撑杆。
优选的，所述一号操作缸的内部底端设置有格网，格网的底端设置有活性炭，所述一号操作缸靠近二号操作缸的一侧外表面底端固定安装有出水管。
优选的，所述二号操作缸的内部中心处设置有隔层，所述一号内腔通过隔层与二号内腔固定连接，所述一号内腔的深度小于二号内腔的深度，且一号内腔内部靠近隔层的一侧底端设置有出水孔。
优选的，所述二号内腔的内部靠近三号操作缸的一侧底端固定安装有出水管，出水管贯穿于二号操作缸。
优选的，所述支撑杆的数量为两组，且支撑杆每组的数量为两个，所述一号操作缸与二号操作缸均与支撑杆固定连接。
优选的，所述臭氧机的外表面设置有进气孔和出气孔，出气孔与通气管固定连接。
与现有技术相比，本发明具有如下有益效果：该基于高氨氮废水处理的重金属预处理装置，通过设置的电极框，能够在使用的过程中，能以较低电流密度提供较大的瞬间电流强度，产生氧化性很强复合氧自由基，同时利用废水中盐的特点电解生成次氯酸盐等氧化物质，对水中的氨氮、有机物间接氧化而提高了废水的电解效率和处理量，通过设置的臭氧机，能够在使用的同时，利用通气管给一号内腔内部提供臭氧这种强氧化机，一方面，氧化剂利用率大于百分之九十五，处理高COD氨氮的成本低，另一方面，处理后的废水进过电解后的生成物为二氧化碳和水，对环境无污染比较方便，通过设置的粒子电极板，能够在使用的过程中作为工作电极被填充在两个平板电极间形成电级，同时运用电极法处理难降解氨氮废水，能更有效率的将分子氨直接转为游离氨进行处置，比较实用，整个废水处理的重金属预处理装置结构简单，操作方便，使用的效果相对于传统方式更好。
