申请日2018.04.28
公开(公告)日2018.09.28
IPC分类号E03C1/12; E03C1/122; E03C1/264; E03B1/04
摘要
本发明涉及一种基于生活污水的分类回收及循环再利用系统，包括厨房回收水储水箱、洗衣机回收水储水箱、洗澡水回收水储水箱、室外回收水蓄水池、三通电磁阀、纳米涂层的玻璃管、浊度传感器，且浊度传感器、三通电磁阀均与控制系统电连接，厨房回收水储水箱、洗衣机回收水储水箱和洗澡水回收水储水箱通过室内冲厕管路汇合后送至厕所冲水，所述室外回收水蓄水池通过管路送至小区作为植物浇灌、路面清洗及洗车用水。该系统既可以在新小区修建时布设，也可以在已有小区进行改造安装，通用性广;同时，由于设备使用及运行成本低，可推广性好，既能节约水资源，又能降低居民的用水成本。结构简单、使用方便、安全可靠、成本低廉、能耗低、污水分离效果显著。
权利要求书

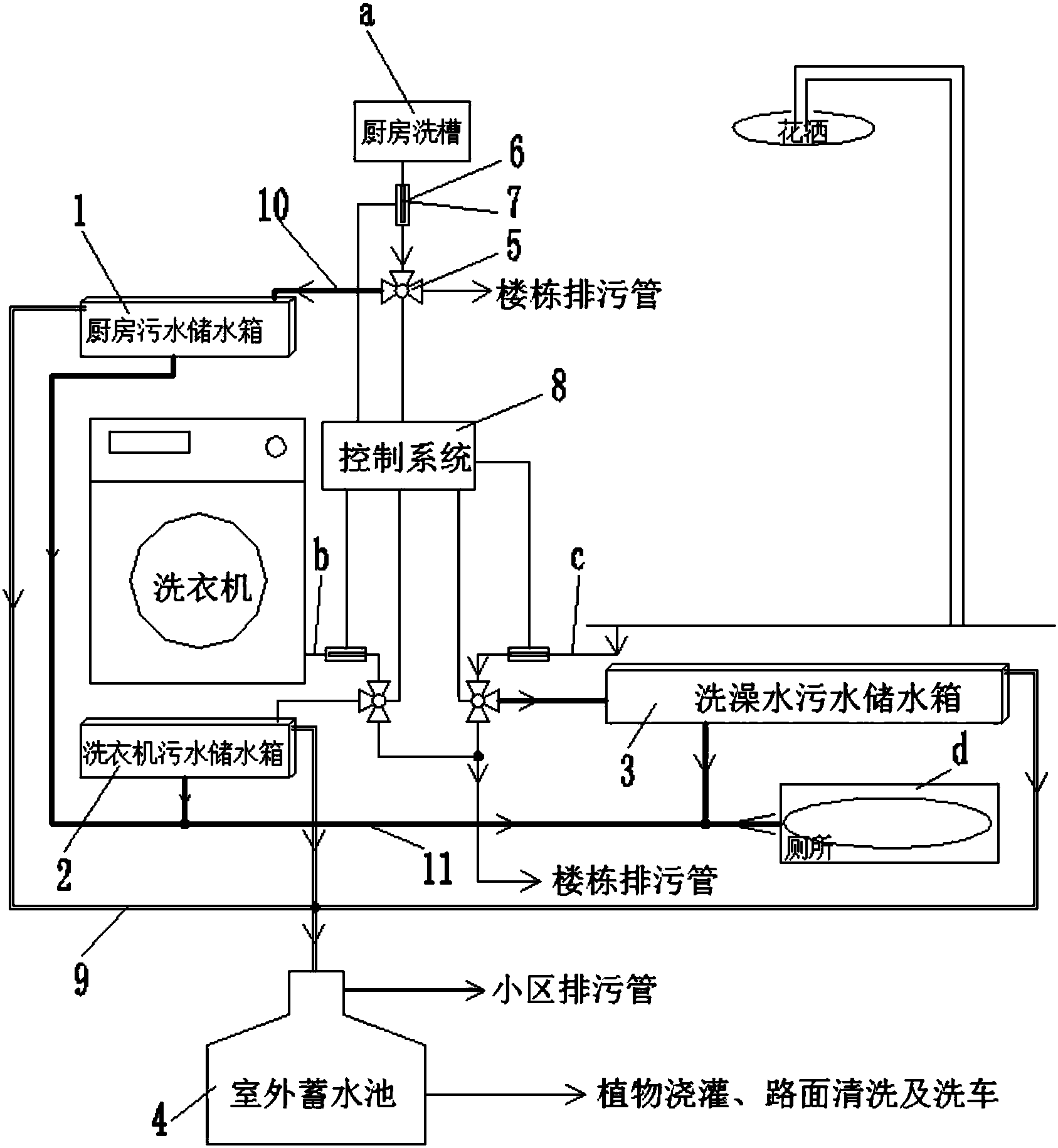

1.一种基于生活污水的分类回收及循环再利用系统，其特征在于：包括厨房回收水储水箱(1)、洗衣机回收水储水箱(2)、洗澡水回收水储水箱(3)和室外回收水蓄水池(4)，所述厨房回收水储水箱(1)、洗衣机回收水储水箱(2)、洗澡水回收水储水箱(3)均设置在室内，并分别配备有溢流管路(9)与室外回收水蓄水池(4)相连，室外回收水蓄水池(4)配备有溢流管路(9)与小区排污管相连，厨房洗槽(a)与楼栋排污管之间的管路上接有三通电磁阀(5)并通过可回收水管路(10)连接至厨房回收水储水箱(1)，洗衣机排水管(b)与楼栋排污管之间的管路上接有三通电磁阀(5)并通过可回收水管路(10)连接至洗衣机回收水储水箱(2)，洗澡水排水管(c)与楼栋排污管之间的管路上接有三通电磁阀(5)并通过可回收水管路(10)连接至洗澡水回收水储水箱(3)，每个三通电磁阀(5)之前的管路上均安装有纳米涂层的玻璃管(6)，并在每个纳米涂层的玻璃管(6)内安装有浊度传感器(7)用于检测管路内的污水浑浊度，且浊度传感器(7)、三通电磁阀(5)均与控制系统(8)电连接，所述厨房回收水储水箱(1)、洗衣机回收水储水箱(2)和洗澡水回收水储水箱(3)通过室内冲厕管路(11)汇合后送至厕所(d)冲水，所述室外回收水蓄水池(4)通过管路送至小区作为植物浇灌、路面清洗及洗车用水。
2.根据权利要求1所述的基于生活污水的分类回收及循环再利用系统，其特征在于：所述厨房洗槽(a)、洗衣机排水管(b)和洗澡水排水管(c)均配备有过滤网。
3.根据权利要求1或2所述的基于生活污水的分类回收及循环再利用系统，其特征在于：所述控制系统(8)出现故障时，所有三通电磁阀(5)的出水口均与楼栋排污管导通。
4.根据权利要求3所述的基于生活污水的分类回收及循环再利用系统，其特征在于：所述厨房回收水储水箱(1)、洗衣机回收水储水箱(2)、洗澡水回收水储水箱(3)采用304不锈钢水箱，室外回收水蓄水池(4)采用水泥池。
说明书
一种基于生活污水的分类回收及循环再利用系统
技术领域
本发明涉及能源再利用技术领域，具体涉及小区内生活污水的可循环再利 用系统。
背景技术
目前全国各地的小区中水回用系统普遍存在投入使用及维护成本高的现 象。北京市常青藤可持续发展研究所2012年随机对2002-2004年建设的34 个住宅小区调研发现，确定在运行的只有2个。通过走访调查重庆近30个居 民小区和多所高校，我们发现几乎所有的小区和高校对于水的二次利用率很 低，以洗澡这一简单的生活用水为例，只有一少部分较为浑浊的泡沫水不能进 行二次利用，而大部分的水一般都通过下水道直接排放掉，这一部分水完全可 以用作日常家庭的清洁用水(打扫、冲厕所)，造成极大的水资源浪费，同时 用户的用水成本也很高。
发明内容
针对上述技术问题，本发明旨在提供一种基于生活污水的分类回收及循环 再利用系统，设备投入使用及维护成本低，极大地节约水资源，并降低用户的 用水成本。
为此，本发明所采用的技术方案为：一种基于生活污水的分类回收及循 环再利用系统，包括厨房回收水储水箱、洗衣机回收水储水箱、洗澡水回收 水储水箱和室外回收水蓄水池，所述厨房回收水储水箱、洗衣机回收水储水 箱、洗澡水回收水储水箱均设置在室内，并分别配备有溢流管路与室外回收 水蓄水池相连，室外回收水蓄水池配备有溢流管路与小区排污管相连，厨房 洗槽与楼栋排污管之间的管路上接有三通电磁阀并通过可回收水管路连接至 厨房回收水储水箱，洗衣机排水管与楼栋排污管之间的管路上接有三通电磁 阀并通过可回收水管路连接至洗衣机回收水储水箱，洗澡水排水管与楼栋排 污管之间的管路上接有三通电磁阀并通过可回收水管路连接至洗澡水回收水 储水箱，每个三通电磁阀之前的管路上均安装有纳米涂层的玻璃管，并在每 个纳米涂层的玻璃管内安装有浊度传感器用于检测管路内的污水浑浊度，且 浊度传感器、三通电磁阀均与控制系统电连接，所述厨房回收水储水箱、洗 衣机回收水储水箱和洗澡水回收水储水箱通过室内冲厕管路汇合后送至厕所 冲水，所述室外回收水蓄水池通过管路送至小区作为植物浇灌、路面清洗及 洗车用水。
作为上述方案的优选，所述厨房洗槽、洗衣机排水管和洗澡水排水管均 配备有过滤网。采用过滤网先过滤，提高可循环再利用水质，避免水中残留 杂质进入管道，提高设备的使用寿命。
进一步，所述控制系统出现故障时，所有三通电磁阀的出水口均与楼栋 排污管导通，提高设备使用的安全性。
更进一步，所述厨房回收水储水箱、洗衣机回收水储水箱、洗澡水回收 水储水箱采用304不锈钢水箱，室外回收水蓄水池采用水泥池。
本发明的有益效果：该系统既可以在新小区修建时布设，也可以在已有小 区进行改造安装，通用性广;同时，由于设备使用及运行成本低，可推广性好， 既能节约水资源，又能降低居民的用水成本。结构简单、使用方便、安全可靠、 成本低廉、能耗低、污水分离效果显著。
