申请日2018.02.05
公开(公告)日2018.11.09
IPC分类号C02F9/02; C02F103/10
摘要
本实用新型公开了一种油田回注水处理撬装装置，其包括第一底座、设置于第一底座上的油水分离器、第二底座以及设置于第二底座上的TG陶瓷精密管式过滤器、空压机和储气罐，所述第一底座与第二底座之间配合设置有定位机构和辅助限位机构，所述油水分离器出液口与TG陶瓷精密管式过滤器进液口相连，所述空压机出气口与储气罐进气口相连，所述储气罐出气口与TG陶瓷精密管式过滤器进气口相连;本实用新型中应用了可以快速定位组装的第一底座和第二底座，油水分离器和TG陶瓷精密管式过滤器分别设置于第一底座和第二底座上，运输时可以很方便的拆开运输，运输到位后可以快速组装并通过管道将各设备连通，极大的方便了各油田产区的回注水处理。
权利要求书

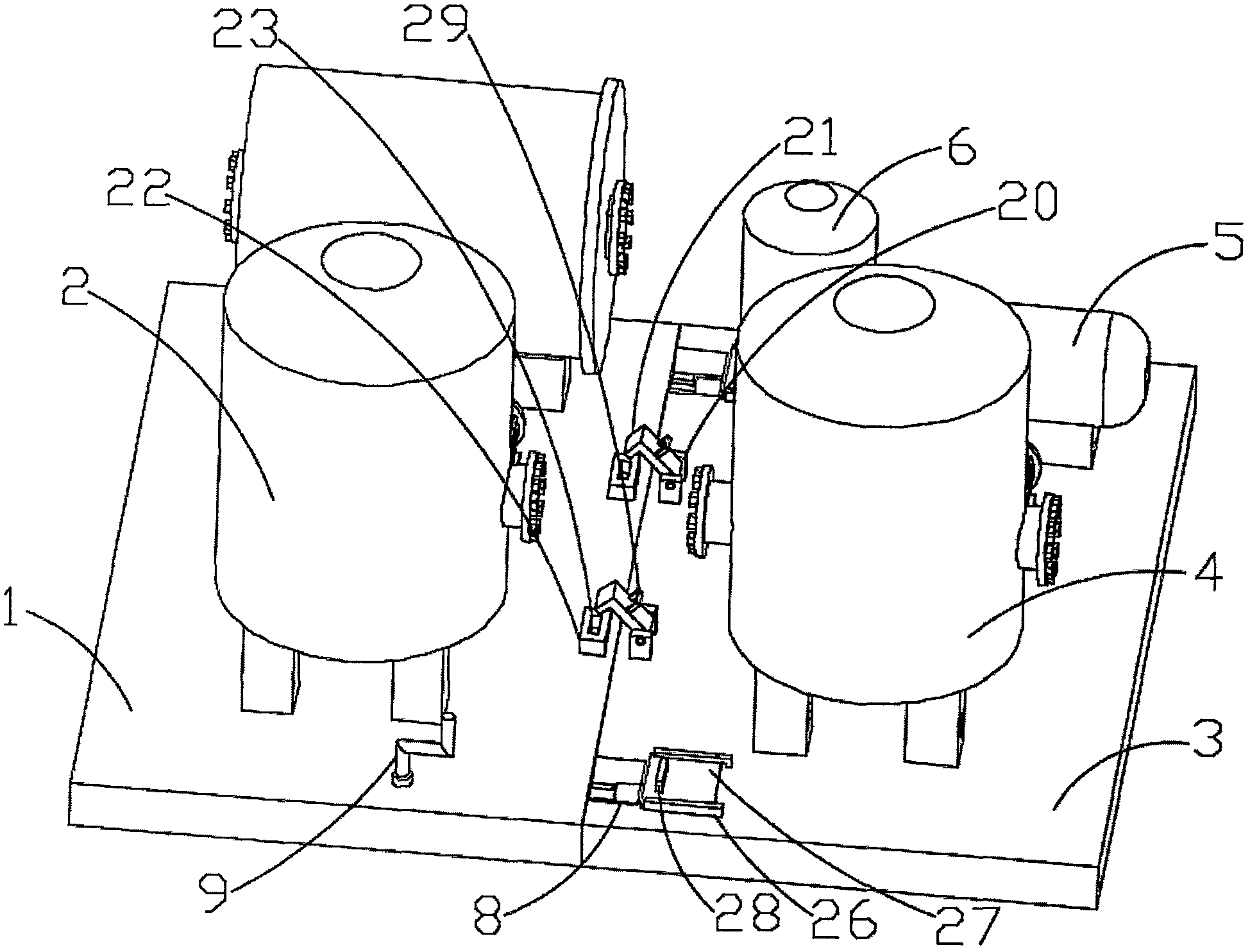

1.一种油田回注水处理撬装装置，其特征在于，其包括第一底座、设置于第一底座上的油水分离器、第二底座以及设置于第二底座上的TG陶瓷精密管式过滤器、空压机和储气罐，所述第一底座与第二底座之间配合设置有定位机构和辅助限位机构，所述油水分离器出液口与TG陶瓷精密管式过滤器进液口相连，所述空压机出气口与储气罐进气口相连，所述储气罐出气口与TG陶瓷精密管式过滤器进气口相连;
所述定位机构包括设置于所述第一底座上的伸缩定位轮装置以及设置于所述第二底座上的与所述伸缩定位轮装置相配合的靶坑，所述伸缩定位轮装置包括摇杆、设置于第一底座内且与所述摇杆相固连竖直蜗杆、配合设置于所述蜗杆一侧的蜗轮、蜗轮轴、固设于所述蜗轮轴一端的套筒、设置于所述套筒内的伸缩杆、与所述伸缩杆相固连的滚轮安装杆以及设置于所述滚轮安装杆一端的滚轮，所述套筒内壁和伸缩杆外壁上配合设置有螺纹，所述滚轮安装杆一侧开设有滑槽，所述滑槽内设置有与第一底座相固连的滑块;
所述辅助限位机构包括若干组设置于第二底座上的钩板安装块、铰接设置于每组钩板安装块之间的L形钩板以及设置于第一底座上的钩板连接块，所述钩板连接块上表面开设有与所述钩板相配合的钩槽。
2.根据权利要求1所述的一种油田回注水处理撬装装置，其特征在于，所述靶坑上侧及左侧均开口，靶坑上侧开口处设置有内收的坡面，所述坡面底部设置有竖直段，所述竖直段前后两侧的间距与滚轮外径相等，竖直段左侧开口处还固设有挡板，所述挡板上设置有与所述滚轮安装杆外径相等的弧形卡槽。
3.根据权利要求1所述的一种油田回注水处理撬装装置，其特征在于，所述第二底座上还设置有靶坑封闭机构，所述靶坑封闭机构包括对应设置于靶坑右侧的两个封板安装块以及可滑动的设置于所述封板安装块之间的靶坑封板，所述封板安装块上对应开设有滑槽，所述靶坑封板可滑动的装设于所述滑槽内，靶坑封板在不脱离滑槽的情况下可以完全封闭靶坑。
4.根据权利要求3所述的一种油田回注水处理撬装装置，其特征在于，所述靶坑封板上设置有推拉用把手。
5.根据权利要求1所述的一种油田回注水处理撬装装置，其特征在于，所述钩板上设置有翻转用把手。
说明书
一种油田回注水处理撬装装置
技术领域
本实用新型涉及油田回注水处理设备技术领域，具体涉及一种油田回注水处理撬装装置。
背景技术
目前，我国大部分油田开采已进入中后期二次或三次开采阶段，油田产液含水量逐年递增，导致采油污水处理量增加较快，油田产液经过三相分离器后产生大量的污水，污水含油≥500ppm，悬浮物≥200mg/l，粒径中值≥10μm，如果不合理的处理利用，任意排放必将带来严重的后果，不但浪费了水和原油，而且会严重污染环境，影响油田安全生产，利用污水处理装置对油田废水进行分离和净化，达到油回收水回注的目的，是油田处理含油废水的最有效的途径，但是传统的污水处理设备占地面积大且不适合快速的移动、组装和运输，在一个石油产区工作完成后无法方便的运送到下一个石油产区。
实用新型内容
针对背景技术中存在的问题，本实用新型的目的在于提供一种油田回注水处理撬装装置，其有效解决了背景技术中存在问题。
为实现上述目的，本实用新型采用以下技术方案：
一种油田回注水处理撬装装置，其包括第一底座、设置于第一底座上的油水分离器、第二底座以及设置于第二底座上的TG陶瓷精密管式过滤器、空压机和储气罐，所述第一底座与第二底座之间配合设置有定位机构和辅助限位机构，所述油水分离器出液口与TG陶瓷精密管式过滤器进液口相连，所述空压机出气口与储气罐进气口相连，所述储气罐出气口与TG陶瓷精密管式过滤器进气口相连;
所述定位机构包括设置于所述第一底座上的伸缩定位轮装置以及设置于所述第二底座上的与所述伸缩定位轮装置相配合的靶坑，所述伸缩定位轮装置包括摇杆、设置于第一底座内且与所述摇杆相固连竖直蜗杆、配合设置于所述蜗杆一侧的蜗轮、蜗轮轴、固设于所述蜗轮轴一端的套筒、设置于所述套筒内的伸缩杆、与所述伸缩杆相固连的滚轮安装杆以及设置于所述滚轮安装杆一端的滚轮，所述套筒内壁和伸缩杆外壁上配合设置有螺纹，所述滚轮安装杆一侧开设有滑槽，所述滑槽内设置有与第一底座相固连的滑块，所述滚轮外侧还可以包裹橡胶层以减缓冲击;
所述辅助限位机构包括若干组设置于第二底座上的钩板安装块、铰接设置于每组钩板安装块之间的L形钩板以及设置于第一底座上的钩板连接块，所述钩板连接块上表面开设有与所述钩板相配合的钩槽。
进一步的，所述靶坑上侧及左侧均开口，靶坑上侧开口处设置有内收的坡面，所述坡面底部设置有竖直段，所述竖直段前后两侧的间距与滚轮外径相等，竖直段左侧开口处还固设有挡板，所述挡板上设置有与所述滚轮安装杆外径相等的弧形卡槽。
进一步的，所述第二底座上还设置有靶坑封闭机构，所述靶坑封闭机构包括对应设置于靶坑右侧的两个封板安装块以及可滑动的设置于所述封板安装块之间的靶坑封板，所述封板安装块上对应开设有滑槽，所述靶坑封板可滑动的装设于所述滑槽内，靶坑封板在不脱离滑槽的情况下可以完全封闭靶坑。
进一步的，所述靶坑封板上设置有推拉用把手。
进一步的，所述钩板上设置有翻转用把手。
本实用新型具有以下有益技术效果：
本实用新型中应用了可以快速定位组装的第一底座和第二底座，油水分离器和TG陶瓷精密管式过滤器分别设置于第一底座和第二底座上，运输时可以很方便的拆开运输，运输到位后可以快速组装并通过管道将各设备连通，极大的方便了各油田产区的回注水处理，本申请设计新颖，操作方便，适合推广使用。
