申请日2018.02.02
公开(公告)日2018.10.30
IPC分类号C02F9/14
摘要

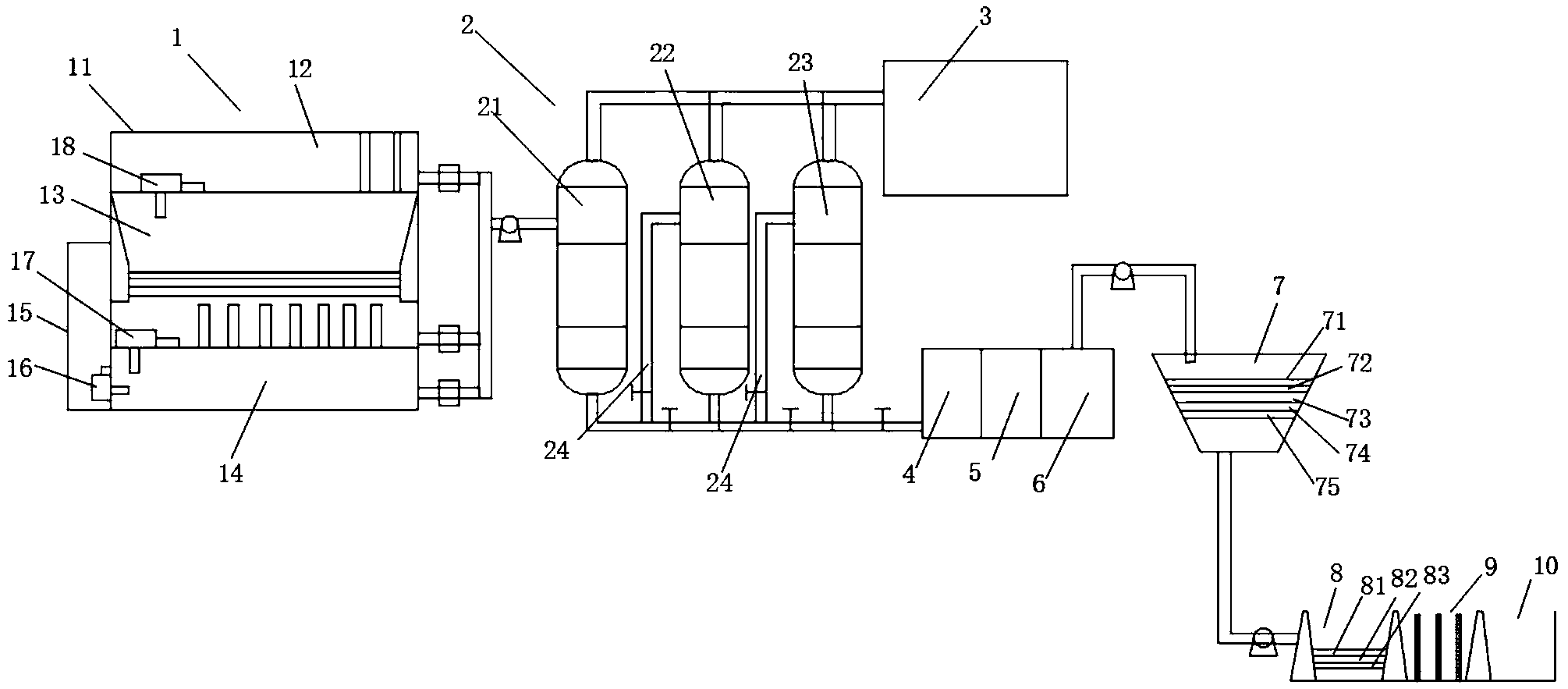

本实用新型公开一种新型高效多用制药污水处理装置，包括净化装置，所述的净化装置通过泵、连接管与高效蒸发器连接，所述的高效蒸发器的顶部连接有尾气处理装置，所述的高效蒸发器的底部与催化氧化池连通，所述的催化氧化池一侧依次分别设有pH调节池、曝气调节池，所述的曝气调节池通过污水泵、管道与生物氧化池连通，所述的生物氧化池通过吸附泵、输送管与茶叶吸附池连通，所述的茶叶吸附池的一侧依次设有活性炭过滤池、处理池;本实用新型产品实用，结构合理，实现对不同程度的污水进行电动控制净化，通过合理多级对污水进行有害物质除去，能够根据实际污水处理需要，实现对污水的分级处理，节约能耗，便于维护。
权利要求书
1.一种新型高效多用制药污水处理装置，其特征在于：包括净化装置，所述的净化装置通过泵、连接管与高效蒸发器连接，所述的高效蒸发器的顶部连接有尾气处理装置，所述的高效蒸发器的底部与催化氧化池连通，所述的催化氧化池一侧依次分别设有pH调节池、曝气调节池，所述的曝气调节池通过污水泵、管道与生物氧化池连通，所述的生物氧化池通过吸附泵、输送管与茶叶吸附池连通，所述的茶叶吸附池的一侧依次设有活性炭过滤池、处理池。
2.根据权利要求1所述的一种新型高效多用制药污水处理装置，其特征在于：所述的净化装置包括有外壳，所述的外壳的顶部设有格栅池，所述的格栅池的下方设有微生物过滤室，所述的微生物过滤室的下方设有储水室，所述的外壳的一侧设有储药室，所述的储药室的底部侧面设有电控泵阀A，所述的微生物过滤室的底部设有电控泵阀B，所述的格栅池的底部设有电控泵阀C，所述的格栅池、微生物过滤室、储水室的一侧均分别设有电动出水阀并通过污水管与高效蒸发器连通。
3.根据权利要求1所述的一种新型高效多用制药污水处理装置，其特征在于：所述的高效蒸发器包括蒸发器A、蒸发器B、蒸发器C，所述的蒸发器A、蒸发器B、蒸发器C的顶部均通过排气管与尾气处理装置连通，所述的蒸发器A、蒸发器B、蒸发器C通过连通管道与催化氧化池连通，所述的所述的蒸发器B、蒸发器C的一侧分别通过连接管道与连通管道连通，两所述的连接管道上均设有阀门，所述的连通管道上设有多组阀门。
4.根据权利要求1所述的一种新型高效多用制药污水处理装置，其特征在于：所述的生物氧化池从上到下包括辅料填料层、辅助填料层、主填料层、主微生物填料层、副辅助填料层，生物氧化池内上述各层厚度从上到下分别为15cm、15cm、15cm、25cm、15cm。
5.根据权利要求4所述的一种新型高效多用制药污水处理装置，其特征在于：所述的辅助填料层为多组表面为正十二面的PVC材质填料相互铺接多层构成。
6.根据权利要求4所述的一种新型高效多用制药污水处理装置，其特征在于：所述的副辅助填料层为多组表面为正十二面的PVC填料，所述的PVC填料的各面均设有过滤网。
说明书
一种新型高效多用制药污水处理装置
技术领域
本实用新型涉及制药污水处理装置技术领域，具体尤其涉及一种新型高效多用制药污水处理装置。
背景技术
水是生命之源，人们生活中都会产生大量的废水，而工业生产更甚，制药行业是我国传统支柱产业，制药行业是我国传统支柱产业，而目前我国生产的常用药物多达2000多种，不同种类的药物所采用的原料和数量及生产工艺是不相同的，随着制药加工业的发展，工业废水、废气的量越来越大，其产生排出的污水也是工业污水的来源之一，且污水排放量占到3%，而制药污水主要包括四种类型，这些污水浓度高、色度深、难降解，多数厂家未经处理就直接排放，对环境造成极大污染，更有报道，有污水厂采用洒水车将污水分点排放进下水道，危害巨大，而且现在国家对环保提出了新要求，加上人们对环保环境的重视，对污水处理工艺提出新的要求势在必行。
实用新型内容
为此，本实用新型提出一种新型高效多用制药污水处理装置，产品实用，结构合理，用途多样，除污能力好，节能减排，降低企业投入，同时也为本地经济创收。
本实用新型通过如下手段实现：
一种新型高效多用制药污水处理装置，包括净化装置，所述的净化装置通过泵、连接管与高效蒸发器连接，所述的高效蒸发器的顶部连接有尾气处理装置，所述的高效蒸发器的底部与催化氧化池连通，所述的催化氧化池一侧依次分别设有pH调节池、曝气调节池，所述的曝气调节池通过污水泵、管道与生物氧化池连通，所述的生物氧化池通过吸附泵、输送管与茶叶吸附池连通，所述的茶叶吸附池的一侧依次设有活性炭过滤池、处理池。
优选地，所述的净化装置包括有外壳，所述的外壳的顶部设有格栅池，所述的格栅池的下方设有微生物过滤室，所述的微生物过滤室的下方设有储水室，所述的外壳的一侧设有储药室，所述的储药室的底部侧面设有电控泵阀A，所述的微生物过滤室的底部设有电控泵阀B，所述的格栅池的底部设有电控泵阀C，所述的格栅池、微生物过滤室、储水室的一侧均分别设有电动出水阀并通过污水管与高效蒸发器连通，实现对不同程度的污水进行电动控制净化。
优选地，所述的高效蒸发器包括蒸发器A、蒸发器B、蒸发器C，所述的蒸发器A、蒸发器B、蒸发器C的顶部均通过排气管与尾气处理装置连通，所述的蒸发器A、蒸发器B、蒸发器C通过连通管道与催化氧化池连通，所述的所述的蒸发器B、蒸发器C的一侧分别通过连接管道与连通管道连通，两所述的连接管道上均设有阀门，所述的连通管道上设有多组阀门，保证多级高效蒸发融入至污水中的有害有毒气体物质。
所述的生物氧化池从上到下包括辅料填料层、辅助填料层、主填料层、主微生物填料层、副辅助填料层，生物氧化池内上述各层厚度从上到下分别为15cm、15cm、15cm、25cm、15cm。
优选地，所述的辅助填料层为多组表面为正十二面的PVC材质填料相互铺接多层构成。
优选地，所述的副辅助填料层为多组表面为正十二面的PVC填料，所述的PVC材质填料的各面均设有过滤网。
优选地，所述的主填料层由石英砂、蒙脱石、粘土组成，所述的石英砂、蒙脱石、粘土的组分比为6:5:4。
优选地，所述的茶叶吸附池内设有茶叶吸附层，所述的茶叶吸附层由填料层、茶叶过滤层、副调料层构成。
本实用新型的有益效果是：本实用新型产品实用，结构合理，实现对不同程度的污水进行电动控制净化，通过合理多级对污水进行有害物质除去，能够根据实际污水处理需要，实现对污水的分级处理，节约能耗，便于维护，在解决污水问题上，有着巨大的效益，除污能力好，污水处理干净，降低企业投入，同时也为本地经济创收。
