申请日2018.05.31
公开(公告)日2018.09.04
IPC分类号B01D36/02
摘要
本发明公开了一种污水处理用便于修理的转鼓式格栅除污机，包括除污机本体，所述除污机本体一侧连接有螺旋输送机壳体，所述螺旋输送机壳体一侧下方安装有出料机构，所述安装套管一侧安装有连接套管，所述固定边框两侧均安装有安装挡板，所述安装挡板上方安装有粗格栅板，本发明结构科学合理，使用安全方便，通过压辊和进气管道内壁的配合将废渣挤压成片状，再通过扇叶转动产生的空气流动干燥废渣，便于提高废渣收集装置的内部空间利用率，避免废渣中含有的污水干扰废渣的收集处理;通过粗格栅板阻挡意外掉落到渠道内的硬物，减少除污机本体无法压碎的硬物进入到螺旋输送机内，避免螺旋输送机出现卡死的情况。
翻译权利要求书

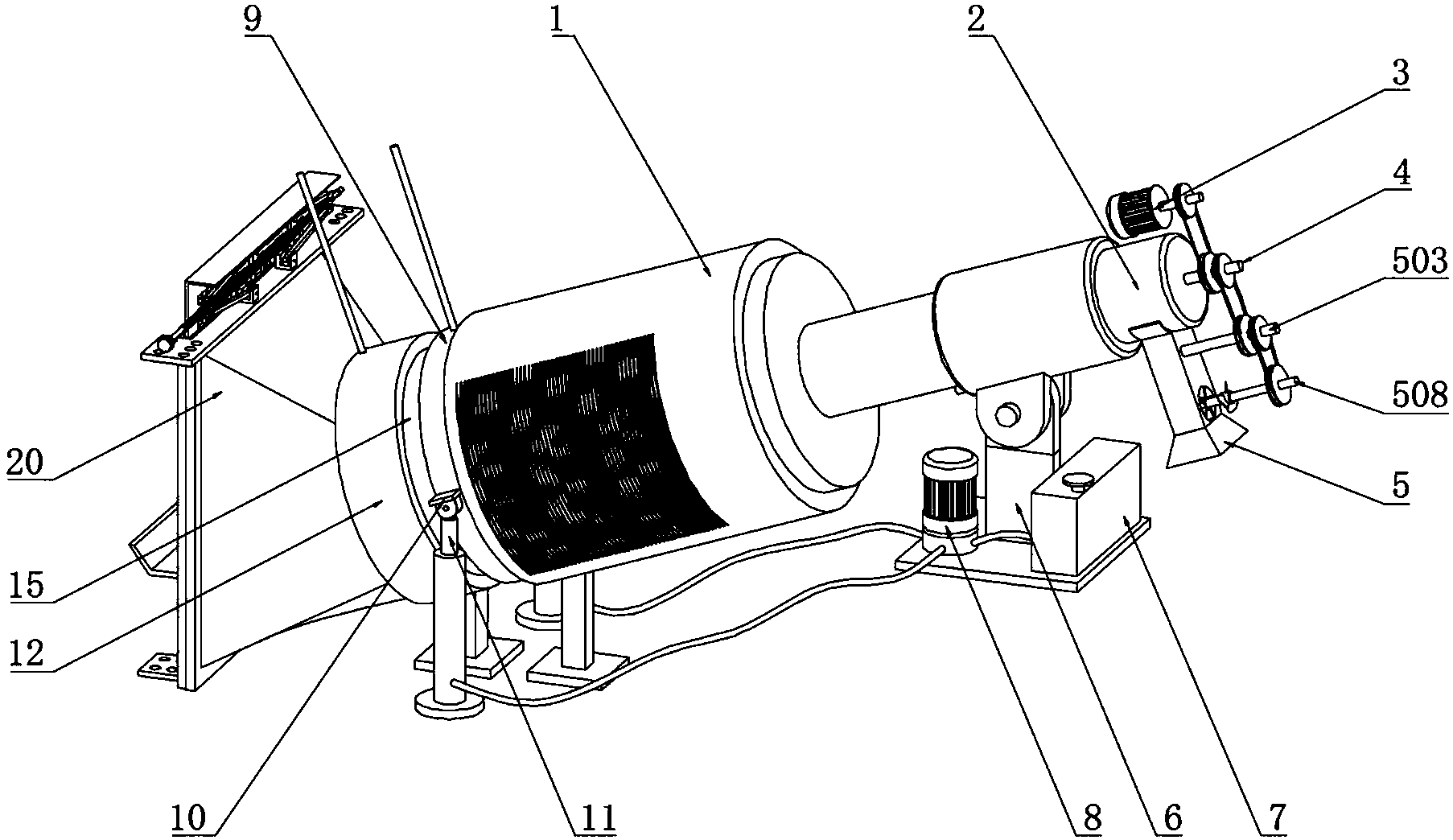

1.一种污水处理用便于修理的转鼓式格栅除污机，包括除污机本体(1)，其特征在于：所述除污机本体(1)一侧连接有螺旋输送机壳体(2)，所述螺旋输送机壳体(2)一侧上方安装有驱动电机(3)，所述螺旋输送机壳体(2)一侧中部安装有螺旋输送机主轴(4)，所述螺旋输送机壳体(2)一侧下方安装有出料机构(5)，所述螺旋输送机壳体(2)中部下方铰接有主支撑柱(6)，所述主支撑柱(6)下方设置有液压油箱(7)，所述液压油箱(7)一侧通过输油管连接有液压泵机(8)，所述液压泵机(8)和驱动电机(3)的输入端均和市电的输出端电性连接，所述除污机本体(1)与螺旋输送机壳体(2)相对的一侧安装有安装套管(9)，所述安装套管(9)中部两侧均安装有支撑板(10)，所述支撑板(10)下方铰接有液压伸缩杆(11)，所述安装套管(9)一侧安装有连接套管(12)，所述连接套管(12)内侧安装有安装环板(13)，所述安装环板(13)上部和下部一侧安装有调节弹簧(14)，所述调节弹簧(14)一侧连接有密封套管(15)，所述安装套管(9)、连接套管(12)和密封套管(15)的顶部和底部均开设有安装通孔(16)，所述安装通孔(16)内部安装有定位杆(17)，所述定位杆(17)中部和底部均镶嵌有第一磁铁(18)，所述密封套管(15)与第一磁铁(18)对应位置处镶嵌有第二磁铁(19)，所述连接套管(12)一侧安装有防护机构(20)。
2.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述出料机构(5)包括出料管道(501)、半圆管夹(502)、挤压转轴(503)、压辊(504)、导料板(505)、透气窗口(506)、支撑架(507)、风力转轴(508)、扇叶(509)、皮带轮(510)和传动皮带(511)，所述出料管道(501)顶部安装有半圆管夹(502)，所述出料管道(501)上部安装有挤压转轴(503)，所述挤压转轴(503)位于出料管道(501)内部位置处安装有压辊(504)，所述出料管道(501)上部与压辊(504)上方一侧对应位置处安装有导料板(505)，所述出料管道(501)下部开设有透气窗口(506)，所述透气窗口(506)中部通过支撑架(507)安装有风力转轴(508)，所述风力转轴(508)位于出料管道(501)外侧位置处安装有扇叶(509)，所述驱动电机(3)输出轴、螺旋输送机主轴(4)、挤压转轴(503)和风力转轴(508)同侧均安装有皮带轮(510)，所述皮带轮(510)通过传动皮带(511)相互连接。
3.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述防护机构(20)包括导流塑料布(2001)、固定边框(2002)、安装片(2003)、安装挡板(2004)、粗格栅板(2005)、清理挡板(2006)、安装顶板(2007)、第一安装块(2008)、联动板(2009)、内螺纹套管(2010)、第二安装块(2011)、螺杆(2012)和调节旋钮(2013)，所述导流塑料布(2001)一侧安装有固定边框(2002)，所述固定边框(2002)顶部和底部均焊接有安装片(2003)，所述固定边框(2002)两侧均安装有安装挡板(2004)，所述安装挡板(2004)上方安装有粗格栅板(2005)，所述粗格栅板(2005)底部安装有清理挡板(2006)，所述粗格栅板(2005)顶部安装有安装顶板(2007)，所述安装顶板(2007)下方和固定边框(2002)顶部的安装片(2003)上方均对称焊接有第一安装块(2008)，所述第一安装块(2008)通过固定轴活动连接有联动板(2009)，所述联动板(2009)一侧安装有内螺纹套管(2010)，所述内螺纹套管(2010)上方和下方均焊接有第二安装块(2011)，所述内螺纹套管(2010)通过第二安装块(2011)活动连接有联动板(2009)，所述内螺纹套管(2010)内部安装有螺杆(2012)，所述螺杆(2012)一端安装有调节旋钮(2013)。
4.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述透气窗口(506)内侧安装有纱网。
5.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述安装套管(9)外侧底部安装有固定架。
6.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述风力转轴(508)通过皮带轮(510)和传动皮带(511)和挤压转轴(503)安装连接，所述挤压转轴(503)通过皮带轮(510)和传动皮带(511)和螺旋输送机主轴(4)安装连接，所述螺旋输送机主轴(4)通过皮带轮(510)和传动皮带(511)和驱动电机(3)安装连接。
7.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述粗格栅板(2005)的侧壁均安装有滚珠。
8.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述定位杆(17)顶部安装有把手。
9.根据权利要求1所述的一种污水处理用便于修理的转鼓式格栅除污机，其特征在于，所述定位杆(17)的外直径和安装通孔(16)的内直径相契合。
说明书
一种污水处理用便于修理的转鼓式格栅除污机
技术领域
本发明涉及水处理技术领域，具体为一种污水处理用便于修理的转鼓式格栅除污机。
背景技术
水资源是人类重要的资源之一，在近代工业工厂的快速发展下，因为工厂生产工艺和成本费用的问题，常常将生产过程中产生的固体废渣和污染废液排放的周边环境中，随着废渣和废液受到雨水冲刷，污染物流入附近河道，造成河道水体的污染，使得周边的农田和生活的居民日常用水受到巨大的影响，为了降低污水对环境和人类身体健康的危害，对污水进行处理再利用成了重要的研究课题，在污水处理过程中，通常采用的机器有转鼓式格栅除污机，转鼓式格栅除污机能有效过滤部分块状污染物，同时将污染物收集后集中处理，减少二次污染，但是目前市场上的转鼓式格栅除污机的一侧和渠道底部固定，当清理齿或者细格栅发生损坏时，不能快速的进行维修，使设备的小故障容易转化为大的损坏，使得了污水处理成本的增加，同时降低了设备污水处理的效率，当外界树枝石子等硬物掉落到通水渠道内时，现有的转鼓式格栅除污机不能有效的对硬物进行刮除，容易出现细格栅被阻挡或者螺旋输送机卡死的情况发生，导致机器的损坏故障，现有的除污机在排出废渣时，废渣成各种形状，占用空间较大，降低了废渣装载装置的空间使用率，同时废渣排出时含有较多的水分，不利于废渣的收集再处理。
发明内容
本发明提供一种污水处理用便于修理的转鼓式格栅除污机，可以有效解决上述背景技术中提出目前市场上的转鼓式格栅除污机的一侧和渠道底部固定，当清理齿或者细格栅发生损坏时，不能快速的进行维修，使设备的小故障容易转化为大的损坏，使得了污水处理成本的增加，同时降低了污水处理的效率，当外界树枝石子等硬物掉落到通水渠道内时，现有的转鼓式格栅除污机不能有效的对硬物进行刮除，容易出现细格栅被阻挡或者螺旋输送机卡死的情况发生，导致机器的损坏故障，现有的除污机在排出废渣时，废渣成各种形状，占用空间较大，降低了废渣装载装置的空间使用率，同时废渣排出时含有较多的水分，不利于废渣的收集再处理的问题。
为实现上述目的，本发明提供如下技术方案：一种污水处理用便于修理的转鼓式格栅除污机，包括除污机本体，所述除污机本体一侧连接有螺旋输送机壳体，所述螺旋输送机壳体一侧上方安装有驱动电机，所述螺旋输送机壳体一侧中部安装有螺旋输送机主轴，所述螺旋输送机壳体一侧下方安装有出料机构，所述螺旋输送机壳体中部下方铰接有主支撑柱，所述主支撑柱下方设置有液压油箱，所述液压油箱一侧通过输油管连接有液压泵机，所述液压泵机和驱动电机的输入端均和市电的输出端电性连接，所述除污机本体与螺旋输送机壳体相对的一侧安装有安装套管，所述安装套管中部两侧均安装有支撑板，所述支撑板下方铰接有液压伸缩杆，所述安装套管一侧安装有连接套管，所述连接套管内侧安装有安装环板，所述安装环板上部和下部一侧安装有调节弹簧，所述调节弹簧一侧连接有密封套管，所述安装套管、连接套管和密封套管三者的顶部和底部均开设有安装通孔，所述安装通孔内部安装有定位杆，所述定位杆中部和底部均镶嵌有第一磁铁，所述密封套管与第一磁铁对应位置处镶嵌有第二磁铁，所述连接套管一侧安装有防护机构。
优选的，所述出料机构包括出料管道、半圆管夹、挤压转轴、压辊、导料板、透气窗口、支撑架、风力转轴、扇叶、皮带轮和传动皮带，所述出料管道顶部安装有半圆管夹，所述出料管道上部安装有挤压转轴，所述挤压转轴位于出料管道内部位置处安装有压辊，所述出料管道上部与压辊上方一侧对应位置处安装有导料板，所述出料管道下部开设有透气窗口，所述透气窗口中部通过支撑架安装有风力转轴，所述风力转轴位于出料管道外侧位置处安装有扇叶，所述驱动电机输出轴、螺旋输送机主轴、挤压转轴和风力转轴同侧均安装有皮带轮，所述皮带轮通过传动皮带相互连接。
优选的，所述防护机构包括导流塑料布、固定边框、安装片、安装挡板、粗格栅板、清理挡板、安装顶板、第一安装块、联动板、内螺纹套管、第二安装块、螺杆和调节旋钮，所述导流塑料布一侧安装有固定边框，所述固定边框顶部和底部均焊接有安装片，所述固定边框两侧均安装有安装挡板，所述安装挡板上方安装有粗格栅板，所述粗格栅板底部安装有清理挡板，所述粗格栅板顶部安装有安装顶板，所述安装顶板下方和固定边框顶部的安装片上方均对称焊接有第一安装块，所述第一安装块通过固定轴活动连接有联动板，所述联动板一侧安装有内螺纹套管，所述内螺纹套管上方和下方均焊接有第二安装块，所述内螺纹套管通过第二安装块活动连接有联动板，所述内螺纹套管内部安装有螺杆，所述螺杆一端安装有调节旋钮。
优选的，所述透气窗口内侧安装有纱网。
优选的，所述安装套管外侧底部安装有固定架。
优选的，所述风力转轴通过皮带轮和传动皮带和挤压转轴安装连接，所述挤压转轴通过皮带轮和传动皮带和螺旋输送机主轴安装连接，所述螺旋输送机主轴通过皮带轮和传动皮带和驱动电机安装连接。
优选的，所述粗格栅板的侧壁均安装有滚珠。
优选的，所述定位杆顶部安装有把手。
优选的，所述定位杆的外直径和安装通孔的内直径相契合。
与现有技术相比，本发明的有益效果：本发明结构科学合理，使用安全方便：
1、通过压辊和进气管道内壁的配合将废渣挤压成片状，再通过扇叶转动产生的空气流动干燥废渣，使得废渣从出料管道内排出时形状稳定，便于提高废渣收集装置的内部空间利用率，避免废渣中含有的污水干扰废渣的收集处理，提高了除污机本体收集废渣的效率。
2、取下定位杆后使得密封回收到连接套管内部，启动液压泵机，将除污机本体一侧以主支撑柱为支点抬起，使得除污机本体全部位于通水渠道上方，减少原机器需要解除水下固定的时间，便于维修人员对除污机本体进行维修，解决了现有机器检修繁琐的问题，有效的减少了除污机本体的维修时间，避免除污机本体故障扩大的情况发生。
3、通过粗格栅板阻挡意外掉落到渠道内的硬物，减少除污机本体无法压碎的硬物进入到螺旋输送机内，避免螺旋输送机出现卡死的情况，同时转动调节旋钮，使得螺杆在内螺纹套管内转动，通过顶起安装顶板将粗格栅板顶起清理，减少粗格栅板表面的硬物，避免硬物随着水流持续撞击粗格栅板，导致粗格栅板损坏的情况发生。
4、在定位杆内部镶嵌的第一磁铁和密封套管内镶嵌的第二磁铁，配合调节弹簧的形变应力，做到密封套管的快速伸出后收回，便于连接套管和安装套管的连接安装，保证了除污机本体工作时的稳定性，同时起到了除污机本体维修时的快速分离作用。
