申请日2018.03.27
公开(公告)日2018.11.16
IPC分类号C02F9/14
摘要
本实用新型公开了一种服装生产加工用污水处理装置，包括牛仔布漂洗废水池和浆染废水池，所述牛仔布漂洗废水池和浆染废水池的出水管道与沉砂池的进水口相接通，所述沉砂池的出水管道通过水泵与混合调节池的进水管道相接通，所述混合调节池的出水管道通过提升泵与混凝沉淀池相接通，所述混凝沉淀池的上层清液通过管道进入水解酸化池，所述水解酸化池的废水出口通过管道与接触氧化池相接通，所述接触氧化池的废水出口通过管道与斜管沉淀池相接通，且斜管沉淀池顶部清水通过管道排放。该污水处理装置投资以及运行费用低，除污效果好。
权利要求书

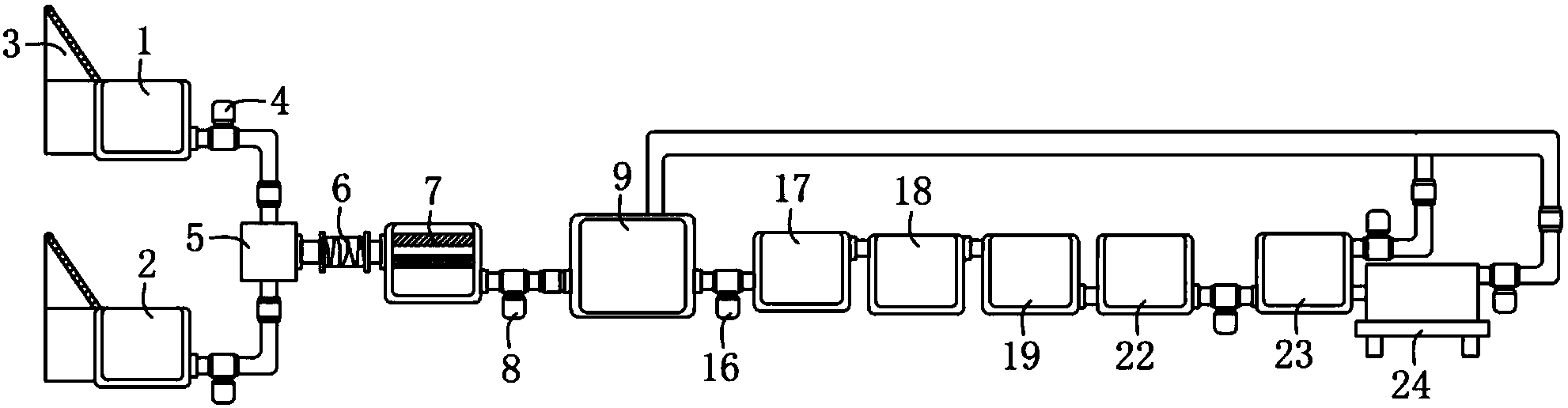

1.一种服装生产加工用污水处理装置，包括牛仔布漂洗废水池(1)和浆染废水池(2)，其特征在于：所述牛仔布漂洗废水池(1)和浆染废水池(2)的出水口均通过抽液泵(4)与三通阀(5)的进水口相接通，所述三通阀(5)的出水口通过管道与静态管道混合器(6)的进水口相接通，所述静态管道混合器(6)的出水管道与沉砂池(7)的进水口相接通，所述沉砂池(7)的出水管道通过水泵(8)与混合调节池(9)的进水管道相接通，所述混合调节池(9)顶部盖体上设有驱动电机(10)和减速机(11)，所述驱动电机(10)的输出轴通过联轴器与减速机(11)的输入轴传动连接，且减速机(11)的输出轴通过联轴器与混合调节池(9)内部的带有搅拌叶片的转杆传动连接，所述混合调节池(9)的出水管道通过提升泵(16)与混凝沉淀池(17)相接通，所述混凝沉淀池(17)的上层清液通过管道进入水解酸化池(18)，所述水解酸化池(18)的废水出口通过管道与接触氧化池(19)相接通，所述接触氧化池(19)的废水出口通过管道与斜管沉淀池(22)相接通，且斜管沉淀池(22)顶部清水通过管道排放，所述斜管沉淀池(22)底部污泥通过抽泥机进入污泥浓缩池(23)经带式压滤机(24)压滤后泥饼外运，所述污泥浓缩池(23)和带式压滤机(24)上的污水分别通过提水泵与混合调节池(9)相接通。
2.根据权利要求1所述的一种服装生产加工用污水处理装置，其特征在于：所述牛仔布漂洗废水池(1)和浆染废水池(2)的进水口上均设有格栅(3)。
3.根据权利要求1所述的一种服装生产加工用污水处理装置，其特征在于：所述混合调节池(9)内壁设有温度传感器(12)和PH传感器(15)，且混合调节池(9)壳体内部设有电加热板(13)，所述混合调节池(9)外壳体上镶嵌有PLC控制器(14)，所述温度传感器(12)和PH传感器(15)的信号发送端分别与PLC控制器(14)的信号接收端电性连接，所述PLC控制器(14)的控制输出端与电加热板(13)的电控端电性连接。
4.根据权利要求3所述的一种服装生产加工用污水处理装置，其特征在于：所述PLC控制器(14)的控制输出端分别与驱动电机(10)和减速机(11)的电控端电性连接，且混合调节池(9)的顶部设有加料口。
5.根据权利要求1所述的一种服装生产加工用污水处理装置，其特征在于：所述水解酸化池(18)内设有填料，且填料上附着微生物。
6.根据权利要求1所述的一种服装生产加工用污水处理装置，其特征在于：所述接触氧化池(19)内设有组合性填料，且填料上附有好氧微生物，所述接触氧化池(19)的底部设有曝气管(20)，所述曝气管(20)的进气口与氧气发生器(21)的出水口相接通，所述曝气管(20)上设有曝气嘴，且曝气管(20)的进气管道上设有曝气泵。
说明书
一种服装生产加工用污水处理装置
技术领域
本实用新型属于服装生产加工技术领域，具体涉及一种服装生产加工用污水处理装置。
背景技术
从大环境来说，服装的加工过程即纺织、印染、制作都会对环境产生污染，比如印染废水排放、纺织的噪声、裁剪边角废弃物等。印染废水排放危害人的健康水污染后，通过饮水或食物链，污染物进入人体，使人急性或慢性中毒，使作物减产，品质降低，甚至使人畜受害，大片农田遭受污染，降低土壤质量。海洋污染的后果也十分严重，如石油污染，造成海鸟和海洋生物死亡等。
现有的服装生产加工对于牛仔布漂洗废水与丝光、浆染废水的处理，传统方法是分别建立一套属于牛仔布漂洗废水或丝光、浆染废水的处理装置，这样不仅仅占地面积大，而且投资运行费用高，生产成本加大。
实用新型内容
本实用新型的目的在于提供一种服装生产加工用污水处理装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种服装生产加工用污水处理装置，包括牛仔布漂洗废水池和浆染废水池，所述牛仔布漂洗废水池和浆染废水池的出水口均通过抽液泵与三通阀的进水口相接通，所述三通阀的出水口通过管道与静态管道混合器的进水口相接通，所述静态管道混合器的出水管道与沉砂池的进水口相接通，所述沉砂池的出水管道通过水泵与混合调节池的进水管道相接通，所述混合调节池顶部盖体上设有驱动电机和减速机，所述驱动电机的输出轴通过联轴器与减速机的输入轴传动连接，且减速机的输出轴通过联轴器与混合调节池内部的带有搅拌叶片的转杆传动连接，所述混合调节池的出水管道通过提升泵与混凝沉淀池相接通，所述混凝沉淀池的上层清液通过管道进入水解酸化池，所述水解酸化池的废水出口通过管道与接触氧化池相接通，所述接触氧化池的废水出口通过管道与斜管沉淀池相接通，且斜管沉淀池顶部清水通过管道排放，所述斜管沉淀池底部污泥通过抽泥机进入污泥浓缩池经带式压滤机压滤后泥饼外运，所述污泥浓缩池和带式压滤机上的污水分别通过提水泵与混合调节池相接通。
优选的，所述牛仔布漂洗废水池和浆染废水池的进水口上均设有格栅。
优选的，所述混合调节池内壁设有温度传感器和PH传感器，且混合调节池壳体内部设有电加热板，所述混合调节池外壳体上镶嵌有PLC控制器，所述温度传感器和PH传感器的信号发送端分别与PLC控制器的信号接收端电性连接，所述PLC控制器的控制输出端与电加热板的电控端电性连接。
优选的，所述PLC控制器的控制输出端分别与驱动电机和减速机的电控端电性连接，且混合调节池的顶部设有加料口。
优选的，所述水解酸化池内设有填料，且填料上附着微生物。
优选的，所述接触氧化池内设有组合性填料，且填料上附有好氧微生物，所述接触氧化池的底部设有曝气管，所述曝气管的进气口与氧气发生器的出水口相接通，所述曝气管上设有曝气嘴，且曝气管的进气管道上设有曝气泵。
本实用新型的技术效果和优点：该服装生产加工用污水处理装置，增加了水解酸化池，使得废水可生化性提高，有利于后续的好氧处理，与传统的牛仔布漂洗废水与丝光、浆染废水需要分别单独建立一套污水处理装置相比，投资运行费用低，节约成本，而且提高了处理效果和出水的水质。
