申请日2003.11.07
公开(公告)日2005.08.10
IPC分类号C02F1/28; C02F1/44
摘要
一种模块组合式承压炭煤过滤污水处理装置为至少一组，由承压油水分离沉淀器、承压油水分离布水器、压力密封器、承压炭煤水过滤器、压力密封器、承压汇水器依次连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤料、汇排水装置、反洗给水装置、进排气装置、管道、控制阀门、水泵等组成的装置。压力密封器连接有通过阀门控制的充、放气体或液体的管道，管道连接充入介质的泵，安装有加热器，连接有污水管道、联络管道、排水管道、清水管道，联络管道上设有水泵，联络管道与过滤器的布水器和汇水器通过阀门连接。通过对阀门、水泵的控制实现过滤器与过滤器之间的串联、并联连接以及过滤器的运行、排水、取炭煤、填炭煤等工序的进行。
権利要求書
1、一种模块组合式承压煤过滤污水处理装置，包括承压油水分离沉淀器，承压油水分 离布水器、刮泥装置、承压炭煤水过滤器、炭煤滤料、承压汇水器、压力密封器、管道、 控制阀门、水泵等装置组成，其特征是：一种模块组合式承压煤过滤污水处理装置为至少 一组，由承压油水分离沉淀器、承压油水分离布水器、压力密封器、承压炭煤水过滤器、 压力密封器、承压汇水器依次连接，包括给排水装置、刮泥装置、汇排油装置、汇排泥装 置、炭煤滤料、汇排水装置、反洗给水装置、进排气装置、管道、控制阀门、水泵等组成 的装置;其中，承压油水分离沉淀器由承压容器、布水管、密封承压端盖、汇排油装置、 油水分离汇泥板、沉淀斜管板、水轮或电动驱动刮泥装置、汇排泥装置、吊装组合框架连 接组合构成，位于承压油水分离沉淀器底部的汇排泥装置通过阀门控制的排泥管道连接有 泥浆泵，位于承压油水分离沉淀器顶部的密封承压端盖为汇排油装置，通过阀门控制与排 油管道连接，给排水管通过控制阀门与污水给水母管、中间联络母管及中间联络泵连接; 承压油水分离布水器由承压容器，布水器、排水装置、汇排油装置、刮泥装置、汇排泥装 置安置其内构成，位于承压油水分离布水器底部的汇排泥装置通过阀门控制的排泥管道连 接有泥浆泵，位于承压油水分离布水器顶部的高于承压炭煤水过滤器的容腔为汇排油装置， 通过阀门控制与排油管道连接，给排水管通过控制阀门与污水给水母管、中间联络母管及 中间联络泵连接;压力密封器连接有通过阀门控制的充入、放出气体或液体的管道，管道 连接充入介质的泵;承压炭煤水过滤器由至少一个底面为板网、刚性格栅组成一面开口二 者子母扣合在一起组成的空腔，内置炭煤滤料，或承压炭煤水过滤器内的炭煤滤料为装添 于由可启闭带锁扣的一面器壁对应密封承压端盖、一面器壁间隔一定距离对应另一面器壁， 一组板网、刚性格栅间隔一定距离对应另一组板网、刚性格栅组成容器，容器上有吊耳， 通过吊装设备装卸装添有炭煤的水过滤器，水过滤器内填充的炭煤可为粉碎的煤炭、木炭、 植物灰炭，承压炭煤水过滤器底部可设有加热器;承压汇水器由承压容器，汇水器、密封 承压汇水框、过滤集水装置、给水装置安置其内构成，承压容器上安装有阀门控制的汇排 水管道与清水母管、清水泵，中间联络母管、中间联络泵，联络管阀连接，反洗给水装置 通过控制阀门与反洗给水母管连接，反洗给水母管与清水泵连接，连接于承压容器上的进 排气管道通过阀门连接大气;一种模块组合式承压煤过滤污水处理装置有填卸炭煤和取装 炭煤的吊装工作台;布水器与汇水器的连接管道上均连接有阀门与装置联络，通过阀门相 互连接;一种模块组合式承压煤过滤污水处理装置通过对阀门、水泵的控制实现过滤器与 过滤器之间的串联、并联连接以及过滤器的运行、排水、取炭煤、填炭煤等工序的进行。
2、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征是：刮泥 装置通过水轮机、电动机、传动装置带动刮泥板，与承压炭煤水过滤器的板网接触，自上 而下连续运转刮泥。
3、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征是：加热 器为相互连通的管腔构成，加热器安装在承压炭煤水过滤器底部，炭煤置于加热器放热面 之上，加热器可为电加热、热气体加热、蒸汽加热，蒸汽加热器连接有冷凝水管道和通过 阀门控制的蒸汽管道与各个过滤器的加热器通过阀门连接，冷凝水管道的出水口连接有冷 凝水积水井，积水井设有冷凝水泵。
4、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征是：汇排 油装置为设在承压油水分离布水器的上部，高于承压炭煤水过滤器的容腔，通过位于承压 油水分离布水器上部，与阀门、排油管道连接排出。
5、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征是：承压 油水分离沉淀器内的油水分离汇泥板的最高端设置有汇排油管，油水分离汇泥板为串联布 水或并联布水两种方式。
6、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征是：一种 模块组合式承压煤过滤污水处理装置与至少另一个装置之间为有用壳体隔开的多个容器组 成的容器装置顺序排列，承压汇水器底低于承压炭煤水过滤器底，承压汇水器内分层装填 下粗上细的碳煤至承压炭煤水过滤器的底部，带有孔眼的汇水管贯穿于承压汇水器底部置 于碳煤之下，通过阀门接出。
7、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征为：清水 管道通过阀门与汇水器出水管道连接，清水管道上连接有清水泵，清水泵出口与反洗给水 管道连接，与电磁过滤器连接，电磁过滤器出口连接出水管道。
8、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征为：承压 炭煤水过滤器由至少一个底面为板网、刚性格栅组成一面开口二者子母扣合在一起组成空 腔，内置炭煤滤料，或承压炭煤水过滤器内的炭煤滤料为装填于由可启闭带锁扣的一面器 壁对应密封承压端盖、一面器壁间隔一定距离对应另一面器壁，一组板网、刚性格栅间隔 一定距离对应另一组板网、刚性格栅组成容器，容器上有吊耳，有控制开闭的销闩，承压 炭煤水过滤器通过压力密封器密封，通过定位销闩与承压油水分离布水器、承压汇水器定 位连接，通过吊装设备装卸装添有炭煤的水过滤器，水过滤器内填充的炭煤可为粉碎的煤 炭、木炭、植物灰炭，承压炭煤水过滤器底部可设有加热器。
9、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征为：压力 密封器为镶嵌于沟器内的通过充入或放出液体或气体膨胀或收缩的袋囊，与法兰盘贴合密 封。
10、根据权利要求1所述的一种模块组合式承压煤过滤污水处理装置，其特征为：反 洗给水装置为安装于承压汇水器内，和反洗给水管道、清水泵出口与连接的阀门控制的管 道，反洗给水装置排出的水通过承压炭煤水过滤器进入承压油水分离布水器，通过给排水 装置和控制阀门与联络管道连接，通过联络水泵、阀门与污水管道连接。
说明书
一种模块组合式承压炭煤过滤污水处理装置
所属技术领域
本实用新型涉及一种模块组合式承压炭煤过滤污水处理装置，属于水处理领域。
背景技术
目前，公知的污水处理装置主要是生化法和过滤法，生化法在污水处理中对于水质有 一定的要求，水处理质量受限制较大，场地庞大，空气污染严重，对于水的流量有严格的 要求，污水处理周期长，水处理费用高，而且沉淀的污泥需进行无害化处理，否则将造成 污染。过滤法所常用的滤料主要有两种，一种是非吸附性的，即石英沙、陶瓷、塑料等， 另一种是具有吸附功能的，如活性炭滤料。然而，对于以上两种原水的过滤材料都是在原 水的水质相对较好的情况下使用，滤除水中污垢的量不够大，运行周期相对较短，因此， 对于水中的致病菌、有机物、重金属等一些污染物质的滤除率较低，油污难以去除。且体 积大，造价高，运行成本高，不适合小流量污水处理。
发明内容
为了克服目前公知的生化法和过滤法污水处理装置缺陷，本实用新型提供一种全新的 用炭煤作为滤料的污水处理装置，它对水中的各种杂质均有很强的滤除能力，对于水中的 致病菌、有机物、油污、重金属等一些污染物质的滤除率更高，且吸附容量大，使用周期 长。通过承压运行，可提高过滤出水效率，减小装置体积，提高炭煤滤料的利用率。特别 适合小流量污水处理。

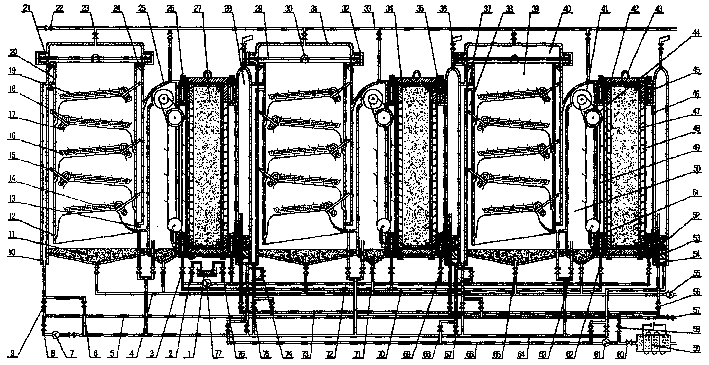

本实用新型解决其技术问题所采用的技术方案是：一种模块组合式承压炭煤过滤污水 处理装置，包括承压油水分离沉淀器，承压油水分离布水器、刮泥装置、承压炭煤水过滤 器、炭煤滤料、承压汇水器、压力密封器、管道、控制阀门、水泵等装置组成。一种模块 组合式承压炭煤过滤污水处理装置为至少一组，由承压油水分离沉淀器、承压油水分离布 水器、压力密封器、承压炭煤水过滤器、压力密封器、承压汇水器依次连接，包括给排水 装置、刮泥装置、汇排油装置、汇排泥装置、炭煤滤料、汇排水装置、反洗给水装置、进 排气装置、管道、控制阀门、水泵等组成的装置。其中，承压油水分离沉淀器由承压容器、 布水管、密封承压端盖、汇排油装置、油水分离汇泥板、沉淀斜管板、水轮或电动驱动刮 泥装置、汇排泥装置、吊装组合框架连接组合构成。位于承压油水分离沉淀器底部的汇排 泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油水分离沉淀器顶部的密封承压 端盖为汇排油装置，通过阀门控制与排油管道连接，给排水管通过控制阀门与污水给水母 管、中间联络母管及中间联络泵连接。承压油水分离布水器由承压容器，布水器、排水装 置、汇排油装置、刮泥装置、汇排泥装置安置其内构成，位于承压油水分离布水器底部的 汇排泥装置通过阀门控制的排泥管道连接有泥浆泵，位于承压油水分离布水器顶部的高于 承压炭煤水过滤器的容腔为汇排油装置，通过阀门控制与排油管道连接，给排水管通过控 制阀门与污水给水母管、中间联络母管及中间联络泵连接。压力密封器连接有通过阀门控 制的充入、放出气体或液体的管道，管道连接充入介质的泵。承压炭煤水过滤器由至少一 个底面为板网、刚性格栅组成一面开口二者子母扣合在一起组成的空腔，内置炭煤滤料， 或承压炭煤水过滤器内的炭煤滤料为装添于由可启闭带锁扣的一面器壁对应密封承压端 盖、一面器壁间隔一定距离对应另一面器壁，一组板网、刚性格栅间隔一定距离对应另一 组板网、刚性格栅组成容器，容器上有吊耳，通过吊装设备装卸装添有炭煤的水过滤器， 水过滤器内填充的炭煤可为粉碎的煤炭、木炭、植物灰炭，承压炭煤水过滤器底部可设有 加热器。承压汇水器由承压容器，汇水器、密封承压汇水框、过滤集水装置、给水装置安 置其内构成，承压容器上安装有阀门控制的汇排水管道与清水母管、清水泵，中间联络母 管、中间联络泵，联络管阀连接，反洗给水装置通过控制阀门与反洗给水母管连接，反洗 给水母管与清水泵连接，连接于承压容器上的进排气管道通过阀门连接大气。一种模块组 合式承压炭煤过滤污水处理装置有填卸炭煤和取装炭煤的吊装工作台。布水器与汇水器的 连接管道上均连接有阀门与装置联络，通过阀门相互连接。一种模块组合式承压炭煤过滤 污水处理装置通过对阀门、水泵的控制实现过滤器与过滤器之间的串联、并联连接以及过 滤器的运行、排水、取炭煤、填炭煤等工序的进行。
刮泥装置通过水轮机、电动机、传动装置带动刮泥板，与承压炭煤水过滤器的板网接 触，自上而下连续运转刮泥。
加热器为相互连通的管腔构成，加热器安装在承压炭煤水过滤器底部，炭煤置于加热 器放热面之上，加热器可为电加热、热气体加热、蒸汽加热，蒸汽加热器连接有冷凝水管 道和通过阀门控制的蒸汽管道与各个滤池的加热器通过阀门连接，冷凝水管道的出水口连 接有冷凝水积水井，积水井设有冷凝水泵。
汇排油装置为设在承压油水分离布水器的上部，高于承压炭煤水过滤器的容腔，通过 位于承压油水分离布水器上部，与阀门、排油管道连接排出。
承压油水分离沉淀器内的油水分离汇泥板的最高端设置有汇排油管，油水分离汇泥板 为串联布水或并联布水两种方式。
一种模块组合式承压炭煤过滤污水处理装置与至少另一个装置之间为有用壳体隔开的 多个容器组成的容器装置顺序排列，承压汇水器底低于承压炭煤水过滤器底，承压汇水器 内分层装填下粗上细的碳煤至承压炭煤水过滤器的底部，带有孔眼的汇水管贯穿于承压汇水 器底部置于碳煤之下，通过阀门接出。
清水管道通过阀门与汇水器出水管道连接，清水管道上连接有清水泵，清水泵出口与 反洗给水管道连接，处理好的水经与各汇水器连接的管道通过水泵输出，清水管道通过阀 门与汇水器出水管道连接，清水管道上连接有水泵。冷凝水汇流于冷凝水管道，冷凝水管 道的出水口连接有冷凝水积水井，积水井内有冷凝水泵。过滤后的水连接清水排水管，清 水排水管连接有水泵，水泵出口与电磁过滤器连接，处理后的滤清水中含有大量的铁化合 物，如不进行预处理，则会影响下游的常规水处理装置，因此，对需处理的水进行磁过滤， 经电磁过滤器过滤的清水通过管道与常规水处理设备连接。
承压炭煤水过滤器由至少一个底面为板网、刚性格栅组成一面开口二者子母扣合在一 起组成空腔，内置炭煤滤料，或承压炭煤水过滤器内的炭煤滤料为装添于由可启闭带锁扣 的一面器壁对应密封承压端盖、一面器壁间隔一定距离对应另一面器壁，一组板网、刚性 格栅间隔一定距离对应另一组板网、刚性格栅组成容器，容器上有吊耳，有控制开闭的销 闩，承压炭煤水过滤器通过压力密封器密封，通过定位销闩与承压油水分离布水器、承压 汇水器定位连接，通过吊装设备装卸装添有炭煤的水过滤器，水过滤器内填充的炭煤可为 粉碎的煤炭、本炭、植物灰炭，承压炭煤水过滤器底部可设有加热器。
压力密封器为镶嵌于沟器内的通过充入或放出液体或气体膨胀或收缩的袋囊，与法兰 盘贴合密封。
反洗给水装置为安装于承压汇水器内，和反洗给水管道、清水泵出口与连接的阀门控 制的管道，反洗给水装置排出的水通过承压炭煤水过滤器进入承压油水分离布水器，通过 给排水装置和控制阀门与联络管道连接，通过联络水泵阀门与污水管道连接。
本实用新型的有益效果是：利用炭煤多孔的疏松结构，加压，多级串联、并联对原水 中的污垢进行过滤吸附，实现不加药对水质较恶劣的污水进行处理。因炭煤吸附了水中大 量的污垢及致病菌，污水中拥有大量的可燃有机物，经过以上方法处理后，可增加炭煤挥 发份，提高炭煤的燃烧值。水中的氧和煤中的硫反应，可以部分脱硫，降低水的暂硬度。 炭煤丧失吸附能力后，将炭煤排水，用加热器将炭煤烘干脱水，对污水进行消毒。方法简 便，效果可靠。
