申请日2018.03.26
公开(公告)日2018.10.26
IPC分类号G01N33/18
摘要

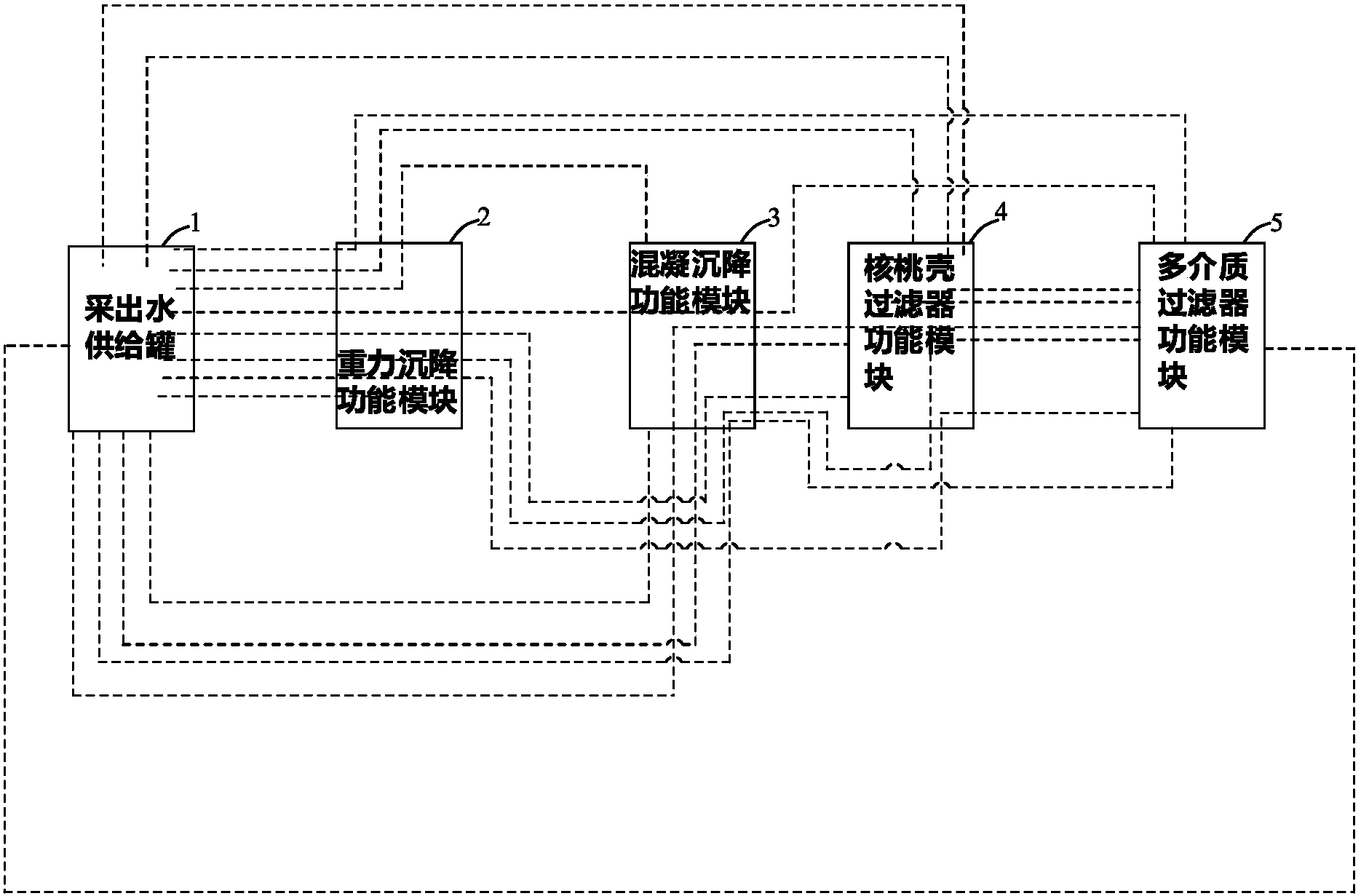

公开了一种模拟采出水处理过程试验装置，包括：采出水供给罐，用于储存待进行净化处理模拟的采出水;重力沉降功能模块，用于对采出水进行重力沉降反应模拟;混凝沉降功能模块，用于对采出水进行混凝沉降反应模拟;核桃壳过滤器功能模块，用于对采出水进行过滤处理模拟;以及多介质过滤器功能模块，用于对采出水进行过滤处理模拟;其中，选择重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块以及多介质过滤器功能模块四个模块中的至少其中一个与所述采出水供给罐有序进行组合连接来获得多种组合方式，从而实现对采出水的各个净化处理模拟步骤。该试验装置使用方便，并且使用场合广，能够获取更为符合实际工况的实验数据。
权利要求书
1.一种模拟采出水处理过程试验装置，其特征在于，包括：
采出水供给罐，用于储存待进行净化处理模拟的采出水;
重力沉降功能模块，用于对采出水进行重力沉降反应模拟;
混凝沉降功能模块，用于对采出水进行混凝沉降反应模拟;
核桃壳过滤器功能模块，用于对采出水进行过滤处理模拟;以及
多介质过滤器功能模块，用于对采出水进行过滤处理模拟;
其中，选择所述重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块以及多介质过滤器功能模块四个模块中的至少其中一个与所述采出水供给罐进行组合连接，当选择了多个功能模块时，按照重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块、多介质过滤器功能模块的先后顺序组合连接来获得多种组合方式，从而实现对采出水的各个净化处理模拟步骤。
2.根据权利要求1所述的模拟采出水处理过程试验装置，其特征在于，所述重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块以及多介质过滤器功能模块中的各个功能模块分别至少包括各自的一个子功能模块，相同的子功能模块之间可进行串并联组合，从而形成各自的功能模块。
3.根据权利要求1或2所述的模拟采出水处理过程试验装置，其特征在于，各个所述功能模块之间可选择地进行撬装化组合。
4.根据权利要求1所述的模拟采出水处理过程试验装置，其特征在于，采出水供给罐具有：
进水口，受控连通外部输送管道以引入采出水 ;
出水口，受控连通对应一个所述功能模块，以将采出水供给罐中的采出水引出至对应一个所述功能模块;以及
排水口，受控连通外部排水槽。
5.根据权利要求2所述的模拟采出水处理过程试验装置，其特征在于，所述重力沉降功能模块的子功能模块包括：
重力沉降罐，用于在对应一个所述功能模块中接收来自上游的采出水，其具有重力沉降腔体且重力沉降腔体内部设置有中心反应筒;
提升泵，设置于所述重力沉降罐的上游并连通于重力沉降罐，并与所述重力沉降罐的上游受控连通以将采出水输送至重力沉降罐中;以及
缓冲储罐，连通所述重力沉降罐以用于存储经由重力沉降反应后的采出水。
6.根据权利要求5所述的模拟采出水处理过程试验装置，其特征在于，所胡重力沉降罐具有：
进水口，连通于所述提升泵以引入采出水;
出水口，受控连通缓冲储罐以将重力沉降罐中的采出水引出至所述缓冲储罐中;以及
排泥口，连通于外部排水槽。
7.根据权利要求5所述的模拟采出水处理过程试验装置，其特征在于，所述中心反应筒具有：
配水管，连通于所述重力沉降罐的进水口以为重力沉降罐进行配水;
集水管，连通所述重力沉降腔体以收集重力沉降腔体中的采出水经由重力沉降反应后的净化水;以及
收泥管，连通所述重力沉降腔体以收集重力沉降腔体中的采出水经由重力沉降反应后的污泥。
8.根据权利要求2所述的模拟采出水处理过程试验装置，其特征在于，所述混凝沉降功能模块的子功能模块包括：
混凝沉降罐，用于接收来自上游的采出水，其具有混凝沉降腔体且混凝沉降腔体内部设置有中心反应筒;
提升泵，设置于所述混凝沉降罐的上游并连通混凝沉降罐，并与混凝沉降功能模块的上游受控连通以将采出水输送至所述混凝沉降罐中。
9.根据权利要求8所述的模拟采出水处理过程试验装置，其特征在于，所述混凝沉降功能模块的子模块还包括：
第一注射泵，设于所述混凝沉降罐的上游，用于将混凝药剂添加至采出水中;
第二注射泵，设于所述混凝沉降罐的上游，用于将絮凝药剂添加至采出水中;以及
盘管，设于所述第一注射泵和第二注射泵的下游以及所述混凝沉降罐的上游，用于将混凝药剂以及絮凝药剂与采出水进行混合。
10.根据权利要求2所述的模拟采出水处理过程试验装置，其特征在于，所述核桃壳过滤器功能模块的子模块包括：
水样储罐，用于储存所述核桃壳过滤器功能模块的上游流入的采出水;
核桃壳过滤器，连通所述水样储罐并用于对采出水进行过滤处理;以及
提升泵，设置于所述水样储罐与核桃壳过滤器之间以将所述水样储罐中的采出水输送至核桃壳过滤器中;
所述多介质过滤器功能模块的子模块包括：
多介质过滤器，用于对来自上游的采出水进行过滤处理;以及
提升泵，将多介质过滤器上游的采出水输送至多介质过滤器中。
说明书
模拟采出水处理过程试验装置
技术领域
本实用新型涉及石油开采技术领域，尤其涉及一种模拟采出水处理过程试验装置。
背景技术
随着油田开发时间的延长，原油含水率不断上升，油田采出水水量也在迅猛增长，采出水水性越来越复杂，对油田含油污水的达标处理也提出了严峻的挑战。对于稠油油藏采出液处理需要采用热化学脱水工艺，脱出污水具有温度高的特征，在70℃左右。
现有国内各油田针对稠油污水处理，采用最多的仍是常温状况下“重力除油-混凝沉降-过滤”工艺流程，而且“重力除油-混凝沉降-过滤”工艺的试验装置模拟及评价过程还多停留在实验室静态烧杯试验水平，这种实验简单易操作，但与现场水流动态的、水质波动的工程实际工况相比仍有较大偏差，不能准确模拟在处理构筑物内的流态变化对处理效果的影响、药剂动态投加处理效果评价、不同药剂之间配伍性评价、水温变化对处理效果的影响、滤料的优选与滤速的确定等，对现场工程指导性较差。
实用新型内容
有鉴如此，本实用新型提供一种使用方便，对于污水水质净化工艺优选具有很好的辅助参考作用，并且使用场合广，能够获取更为符合实际工况的实验数据的模拟采出水处理过程试验装置，以解决现有技术中存在的问题。
根据本实用新型，提供一种模拟采出水处理过程试验装置，包括：
采出水供给罐，用于储存待进行净化处理模拟的采出水;
重力沉降功能模块，用于对采出水进行重力沉降反应模拟;
混凝沉降功能模块，用于对采出水进行混凝沉降反应模拟;
核桃壳过滤器功能模块，用于对采出水进行过滤处理模拟;以及
多介质过滤器功能模块，用于对采出水进行过滤处理模拟;
其中，选择所述重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块以及多介质过滤器功能模块四个模块中的至少其中一个与所述采出水供给罐进行组合连接，当选择了多个功能模块时，按照重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块、多介质过滤器功能模块的先后顺序组合连接来获得多种组合方式，从而实现对采出水的各个净化处理模拟步骤。
优选地，所述重力沉降功能模块、混凝沉降功能模块、核桃壳过滤器功能模块以及多介质过滤器功能模块中的各个功能模块分别至少包括各自的一个子功能模块，相同的子功能模块之间可进行串并联组合，从而形成各自的功能模块。
优选地，各个所述功能模块之间可选择地进行撬装化组合。
优选地，采出水供给罐具有：
进水口，受控连通外部输送管道以引入采出水;
出水口，受控连通对应一个所述功能模块，以将采出水供给罐中的采出水引出至对应一个所述功能模块;以及
排水口，受控连通外部排水槽。
优选地，所述重力沉降功能模块的子功能模块包括：
重力沉降罐，用于在对应一个所述功能模块中接收来自上游的采出水，其具有重力沉降腔体且重力沉降腔体内部设置有中心反应筒;
提升泵，设置于所述重力沉降罐的上游并连通于重力沉降罐，并与所述重力沉降罐的上游受控连通以将采出水输送至重力沉降罐中;以及
缓冲储罐，连通所述重力沉降罐以用于存储经由重力沉降反应后的采出水。
优选地，所述重力沉降罐具有：
进水口，连通于所述提升泵以引入采出水;
出水口，受控连通缓冲储罐以将重力沉降罐中的采出水引出至所述缓冲储罐中;以及
排泥口，连通于外部排水槽。
优选地，所述中心反应筒具有：
配水管，连通于所述重力沉降罐的进水口以为重力沉降罐进行配水;
集水管，连通所述重力沉降腔体以收集重力沉降腔体中的采出水经由重力沉降反应后的净化水;以及
收泥管，连通所述重力沉降腔体以收集重力沉降腔体中的采出水经由重力沉降反应后的污泥。
优选地，所述混凝沉降功能模块的子功能模块包括：
混凝沉降罐，用于接收来自上游的采出水，其具有混凝沉降腔体且混凝沉降腔体内部设置有中心反应筒;
提升泵，设置于所述混凝沉降罐的上游并连通混凝沉降罐，并与混凝沉降功能模块的上游受控连通以将采出水输送至所述混凝沉降罐中。
优选地，所述混凝沉降功能模块的子模块还包括：
第一注射泵，设于所述混凝沉降罐的上游，用于将混凝药剂添加至采出水中;
第二注射泵，设于所述混凝沉降罐的上游，用于将絮凝药剂添加至采出水中;以及
盘管，设于所述第一注射泵和第二注射泵的下游以及所述混凝沉降罐的上游，用于将混凝药剂以及絮凝药剂与采出水进行混合。
优选地，所述核桃壳过滤器功能模块的子模块包括：
水样储罐，用于储存所述核桃壳过滤器功能模块的上游流入的采出水;
核桃壳过滤器，连通所述水样储罐并用于对采出水进行过滤处理;以及
提升泵，设置于所述水样储罐与核桃壳过滤器之间以将所述水样储罐中的采出水输送至核桃壳过滤器中;
所述多介质过滤器功能模块的子模块包括：
多介质过滤器，用于对来自上游的采出水进行过滤处理;以及
提升泵，将多介质过滤器上游的采出水输送至多介质过滤器中。
本实用新型提供的模拟采出水处理过程试验装置，通过采用模块化、可视化、撬装化技术，实现对采出水在工况下进行动态水处理工艺模拟。通过不同模块组合能实现多种水处理工艺技术模拟，对于污水水质净化工艺优选具有很好的辅助参考作用。同时，本实用新型污水水质净化模拟装置不仅能够在实验室进行模拟试验，还能够利用其撬装化和建议装配的特性能在现场进行实际工况的模拟试验，获取更为符合实际工况的实验数据，从而对现场工程具有很高的指导性。
