申请日2018.03.23
公开(公告)日2018.06.29
IPC分类号C02F1/00; C02F3/30
摘要
本发明提供了污水处理设备的控制系统及方法，涉及水处理技术领域，包括单片机、与单片机分别相连的提升泵和气泵;提升泵根据水位高度触发第一开关信号，第一开关信号包括开启信号和关闭信号;单片机根据开启信号对气泵开启运行的延迟时间进行调控，生成延时启动信号;或者，单片机根据关闭信号对气泵停止运行的延迟时间进行调控，生成延时停止信号;气泵根据延时启动信号和延时停止信号进行曝气控制和回流控制。本发明可以克服现有小型污水处理设备模式化、抗变化冲击能力差的问题，提高控制系统的稳定性，并且达到节约能源的效果。
权利要求书
1.一种污水处理设备的控制系统，其特征在于，包括：单片机、与所述单片机分别相连的提升泵和气泵;
所述提升泵触发第一开关信号，所述单片机获取并根据所述第一开关信号对所述气泵的运行模式进行调控，生成第二开关控制信号，所述气泵根据所述第二开关信号进行曝气控制和回流控制。
2.根据权利要求1所述的系统，其特征在于，所述第一开关信号包括开启信号，所述第二开关控制信号包括延时启动信号，所述单片机根据所述开启信号对所述气泵开启运行的延迟时间进行调控，生成所述延时启动信号。
3.根据权利要求1所述的系统，其特征在于，所述第一开关信号还包括关闭信号，所述第二开关控制信号还包括延时停止信号，所述单片机根据所述关闭信号对所述气泵停止运行的延迟时间进行调控，生成所述延时停止信号。
4.根据权利要求1所述的系统，其特征在于，还包括与所述提升泵和所述气泵相连的污水处理设备;
所述污水处理设备采用生物处理方法进行污水 处理。
5.根据权利要求4所述的系统，其特征在于，所述气泵通过两根气管分别连接到所述污水处理设备中的曝气区和气提区，并根据所述第二开关信号调节所述气管上的阀门进行曝气控制和回流控制。
6.根据权利要求1所述的系统，其特征在于，所述提升泵上设置有浮球，所述浮球根据池体内的水位高度控制所述提升泵的开关，进而触发所述第一开关信号。
7.根据权利要求1所述的系统，其特征在于，还包括与所述提升泵相连的用户端设备;
所述用户端设备通过管网将用户排水进行汇总并自流至所述提升泵所在的池体内。
8.根据权利要求4所述的系统，其特征在于，所述生物处理方法包括AO工艺和A2O工艺。
9.根据权利要求7所述的系统，其特征在于，所述用户端设备的处理水量范围为0.5-200m3/d。
10.一种污水处理设备的控制方法，其特征在于，包括：
提升泵根据水位高度触发第一开关信号，所述第一开关信号包括开启信号和关闭信号;
单片机根据所述开启信号对气泵开启运行的延迟时间进行调控，生成延时启动信号;
或者，
所述单片机根据所述关闭信号对气泵停止运行的延迟时间进行调控，生成延时停止信号;
所述气泵根据所述延时启动信号和所述延时停止信号进行曝气控制和回流控制。
说明书
污水处理设备的控制系统及方法
技术领域
本发明涉及水处理技术领域，尤其是涉及污水处理设备的控制系统及方法。
背景技术
目前在污水处理领域，大型的城镇污水处理厂以及工厂的生产污水处理，由于其处理规模较大，进水较为规律，且前端一般均有调节池，保证进入处理系统的水量以及水质尽可能均匀，所以在设计参数以及实际运行阶段均是按照较为理想的稳定的状态来考虑的，在实际整个污水处理站运行时，整个系统均可以稳定运行，对于系统使用的各种耗电功能设备可统一控制，还可根据在线检测仪表反馈来对各种改变进行调整，保证污水处理过程的正常进行。对于采用生物处理工艺的亦可维持微生物稳定的生长环境，从而保证系统的处理效果。所以，对于大型污水处理站来说，除了一些特殊的突发情况，整个系统可以保持良好的稳定状态。与之相对的，目前在我国，小型污水处理设备由于其施工量小、安装周期短、运输方便等优点，对于小型的农村城镇开始逐步采用小型的分散式污水处理设备，满足整个农村城镇的污水处理要求，与传统的建立城市管网收集整个城市的污水到大型污水处理厂相比，减少了管网建设的不便以及成本投入，但是，小型污水处理设备处理能力一般适用于几户到几十户合用，不设调节池以保证小型污水设备占地小，施工简单的优势。因此，小型污水设备无论是用于处理生活污水(较多)还是小型生产企业废水(较少)，进水水量以及水质往往不均匀，无法避免用水量日变化给系统带来直接影响，对系统冲击较大，直接影响处理过程和效果，对于采用生物处理方法的小型设备来说，对微生物的生长影响较大，即使按照传统的根据日常规律设置时间段运行设备也存在较大不足。
发明内容
有鉴于此，本发明的目的在于提供污水处理设备的控制系统及方法，以克服现有小型污水处理设备模式化、抗变化冲击能力差的问题，提高控制系统的稳定性，并且达到节约能源的效果。

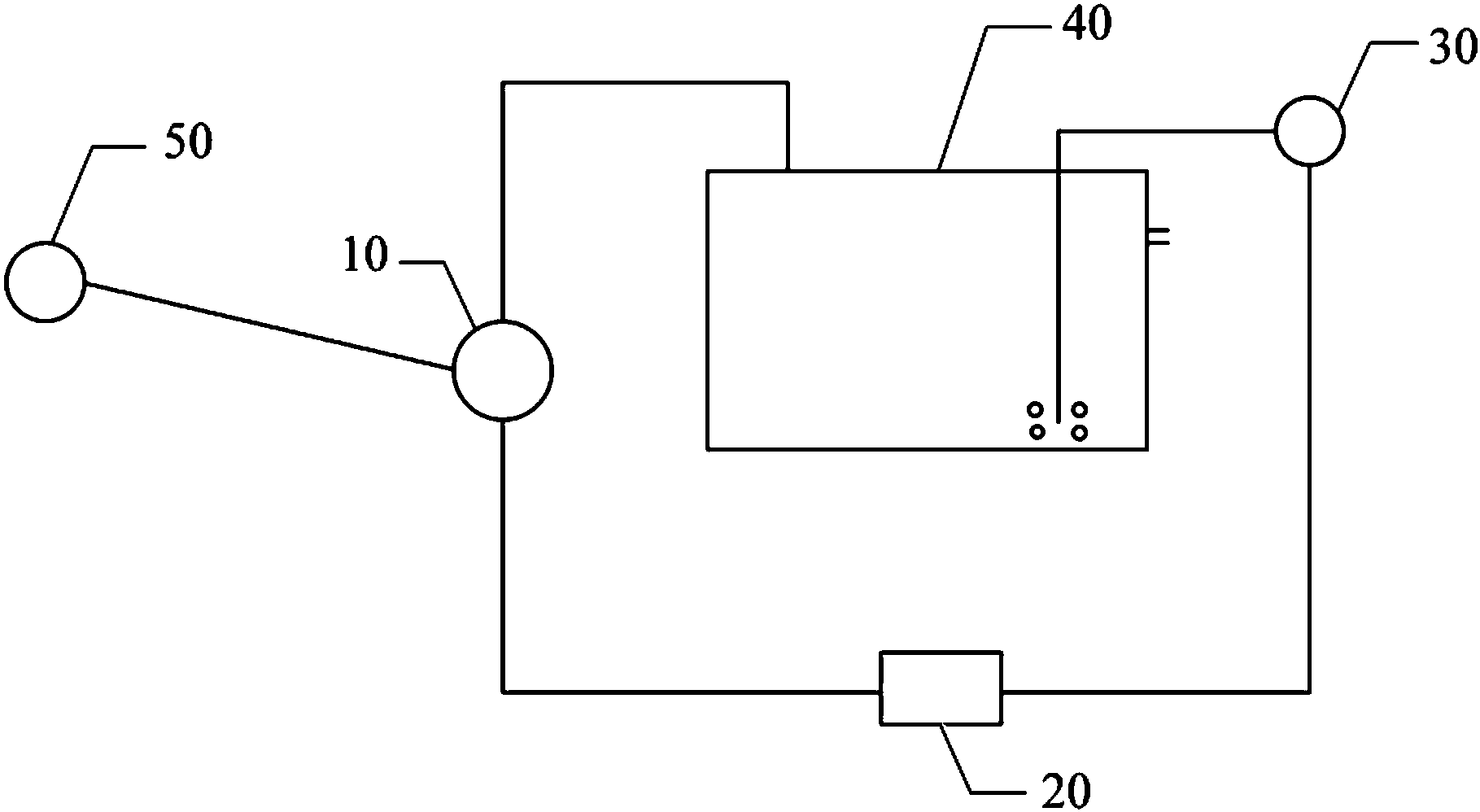

第一方面，本发明实施例提供了一种污水处理设备的控制系统，其中，包括：单片机、与所述单片机分别相连的提升泵和气泵;
所述提升泵触发第一开关信号，所述单片机获取并根据所述第一开关信号对所述气泵的运行模式进行调控，生成第二开关控制信号，所述气泵根据所述第二开关信号进行曝气控制和回流控制。
结合第一方面，本发明实施例提供了第一方面的第一种可能的实施方式，其中，所述第一开关信号包括开启信号，所述第二开关控制信号包括延时启动信号，所述单片机根据所述开启信号对所述气泵开启运行的延迟时间进行调控，生成所述延时启动信号。
结合第一方面，本发明实施例提供了第一方面的第二种可能的实施方式，其中，所述第一开关信号还包括关闭信号，所述第二开关控制信号还包括延时停止信号，所述单片机根据所述关闭信号对所述气泵停止运行的延迟时间进行调控，生成所述延时停止信号。
结合第一方面，本发明实施例提供了第一方面的第三种可能的实施方式，其中，还包括与所述提升泵和所述气泵相连的污水处理设备;
所述污水处理设备采用生物处理方法进行污水处理。
结合第一方面的第三种可能的实施方式，本发明实施例提供了第一方面的第四种可能的实施方式，其中，所述气泵通过两根气管分别连接到所述污水处理设备中的曝气区和气提区，并根据所述第二开关信号调节所述气管上的阀门进行曝气控制和回流控制。
结合第一方面，本发明实施例提供了第一方面的第五种可能的实施方式，其中，所述提升泵上设置有浮球，所述浮球根据池体内的水位高度控制所述提升泵的开关，进而触发所述第一开关信号。
结合第一方面，本发明实施例提供了第一方面的第六种可能的实施方式，其中，还包括与所述提升泵相连的用户端设备;
所述用户端设备通过管网将用户排水进行汇总并自流至所述提升泵所在的池体内。
结合第一方面的第三种可能的实施方式，本发明实施例提供了第一方面的第七种可能的实施方式，其中，所述生物处理方法包括AO工艺和A2O工艺。
结合第一方面的第六种可能的实施方式，本发明实施例提供了第一方面的第八种可能的实施方式，其中，所述用户端设备的处理水量范围为0.5-200m3/d。
第二方面，本发明实施例还提供一种污水处理设备的控制方法，其中，包括：
提升泵根据水位高度触发第一开关信号，所述第一开关信号包括开启信号和关闭信号;
单片机根据所述开启信号对气泵开启运行的延迟时间进行调控，生成延时启动信号;
或者，
所述单片机根据所述关闭信号对气泵停止运行的延迟时间进行调控，生成延时停止信号;
所述气泵根据所述延时启动信号和所述延时停止信号进行曝气控制和回流控制。
本发明实施例带来了以下有益效果：本发明提供的污水处理设备的控制系统及方法，包括单片机、与单片机分别相连的提升泵和气泵;提升泵根据水位高度触发第一开关信号，第一开关信号包括开启信号和关闭信号;单片机根据开启信号对气泵开启运行的延迟时间进行调控，生成延时启动信号;或者，单片机根据关闭信号对气泵停止运行的延迟时间进行调控，生成延时停止信号;气泵根据延时启动信号和延时停止信号进行曝气控制和回流控制。本发明可以克服现有小型污水处理设备模式化、抗变化冲击能力差的问题，提高控制系统的稳定性，并且达到节约能源的效果。
本发明的其他特征和优点将在随后的说明书中阐述，并且，部分地从说明书中变得显而易见，或者通过实施本发明而了解。本发明的目的和其他优点在说明书、权利要求书以及附图中所特别指出的结构来实现和获得。
