申请日2018.04.27
公开(公告)日2018.09.04
IPC分类号C02F9/14; C02F101/10; C02F101/16; C02F101/30
摘要
公开了一种微动力生化及深床过滤污水处理设备，包括：位于污水处理设备进水部位的格栅沉砂单元;与格栅沉砂单元连接的调节池，调节池用于将经格栅沉砂单元的污水泵入厌氧池;与厌氧池连接的A/O反应器;以及过滤单元，污水在过滤单元的内部流动，其中，过滤单元以沸石和高炉渣为填料，用于去除污水中的部分污染物。
权利要求书
1.一种污水处理设备，其特征在于，包括：
位于所述污水处理设备进水部位的格栅沉砂单元;
与所述格栅沉砂单元连接的调节池，所述调节池用于将经格栅沉砂单元的污水泵入厌氧池;
与所述厌氧池连接的A/O反应器;以及
过滤单元，所述污水在所述过滤单元的内部流动，
其中，所述过滤单元以沸石、高炉渣和碎石为填料，用于去除所述污水中的部分污染物。
2.根据权利要求1所述的污水处理设备，其特征在于，所述过滤单元还包括种植于所述过滤单元表面的植物，通过所述植物的根系吸收，去除所述污水中的有机物。
3.根据权利要求1所述的污水处理设备，其特征在于，所述格栅沉砂单元包括依次连接的格栅井和沉砂池，其中，所述格栅井设置有手动格栅，可手动调节格栅的开启和关闭。
4.根据权利要求1所述的污水处理设备，其特征在于，所述厌氧池包括依次连接的强化沉淀池以及至少一级的厌氧过滤池，其中，所述强化沉淀池用于实现所述污水的固液分离。
5.根据权利要求4所述的污水处理设备，其特征在于，所述厌氧过滤池内部设置有用于增大微生物的附着面积的组合填料。
6.根据权利要求1所述的污水处理设备，其特征在于，所述A/O反应器包括多级缺氧区和好氧区，所述多级缺氧区和好氧区交替设置。
7.根据权利要求6所述的污水处理设备，其特征在于，所述缺氧区和所述好氧区分别包括设置于内部的生化组合单元，所述生化组合单元由曝气器和填料组成。
8.根据权利要求1所述的污水处理设备，其特征在于，所述A/O反应器的顶部设置有透气管，所述透气管的一端连接有鼓风机。
9.根据权利要求1所述的污水处理设备，其特征在于，还包括排泥管道，用于将所述A/O反应器处理过程中产生的污泥排放至所述厌氧池。
10.根据权利要求1所述的污水处理设备，其特征在于，还包括与所述过滤单元连接的消毒单元。
说明书
一种微动力生化及深床过滤污水处理设备
技术领域
本发明涉及环保技术领域，更具体地涉及一种分散式的微动力生化及深床过滤污水处理设备。
背景技术
在中国广大的农村、乡镇等地区，具有分散性和区域性的特点，由于人口集中程度较低，污水收集系统无法完全覆盖，必须发展适用于农村的污水处理设备。但现有大多数分散式污水处理设备，自动化程度低，流程复杂，操作复杂，不能达到无人操作，污泥产量大容易造成二次污染，不能实现真正的达标排放。
发明内容
有鉴于此，本发明的目的在于提供一种微动力生化及深床过滤污水处理设备，净化效率高，成本低。

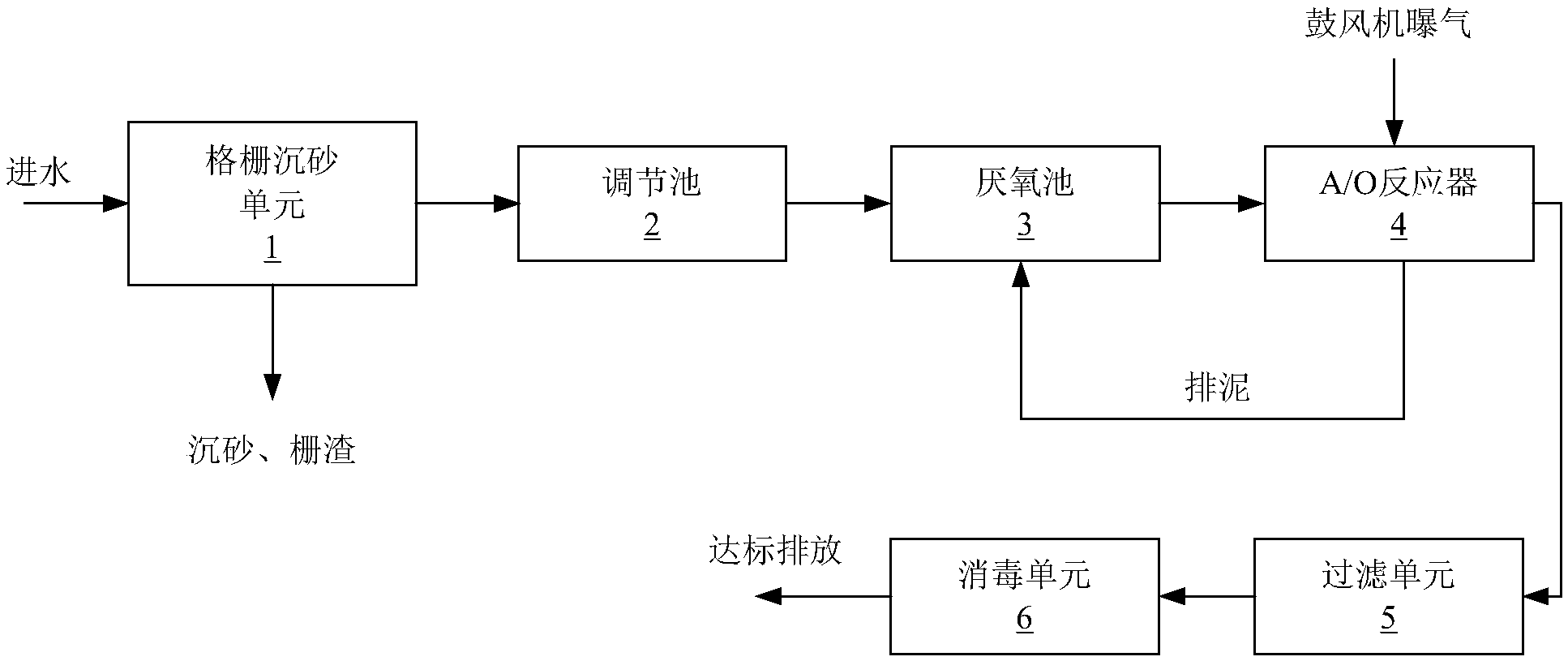

根据本发明提供的一种微动力生化及深床过滤污水处理设备，包括：位于所述污水处理设备进水部位的格栅沉砂单元;与所述格栅沉砂单元连接的调节池，所述调节池用于将经格栅沉砂单元的污水泵入厌氧池;与所述厌氧池连接的A/O反应器;以及过滤单元，所述污水在所述过滤单元的内部流动，其中，所述过滤单元以沸石和高炉渣为填料，用于去除所述污水中的部分污染物。
优选地，所述过滤单元还包括种植于所述过滤单元表面的植物，通过所述植物的根系吸收，去除所述污水中的有机物。
优选地，所述格栅沉砂单元包括依次连接的格栅井和沉砂池，其中，所述格栅井设置有手动格栅，可手动调节格栅的开启和关闭。
优选地，所述厌氧池包括依次连接的强化沉淀池以及至少一级的厌氧过滤池，其中，所述强化沉淀池用于实现所述污水的固液分离。
优选地，所述厌氧过滤池内部设置有用于增大微生物的附着面积的组合填料。
优选地，所述A/O反应器包括多级缺氧区和好氧区，所述多级缺氧区和好氧区交替设置。
优选地，所述缺氧区和所述好氧区分别包括设置于内部的生化组合单元，所述生化组合单元由曝气器和填料组成。
优选地，所述A/O反应器的顶部设置有透气管，所述透气管的一端连接有鼓风机。
优选地，所述A/O反应器还包括排泥管道，用于将所述A/O反应器处理过程中产生的污泥排放至所述厌氧池。
优选地，所述污水处理设备还包括与所述过滤单元连接的消毒单元。
本发明提供的微动力生化及深床过滤污水处理设备包括调节池，用来调节待处理污水的水量，有效提高污水处理设备的抗冲击能力;厌氧池通过无能耗方式去除污水中大部分可沉和部分溶解性有机污染物，可减少后续处理单元的能耗;A/O反应器采用多点进水方式，经过多级缺氧、好氧交替处理，脱氮率高;此外，过滤单元以沸石和高炉渣为填料，表面种植植物，利用金属离子结合高炉渣的多孔吸附以及植物根系的吸收、好氧与厌氧微生物菌群的分解作用有效除磷，净化效率高，成本更低。
