申请日2018.02.05
公开(公告)日2018.07.06
IPC分类号C10B53/00; C02F11/12; C02F11/10
摘要
本发明公开了一种装修垃圾与污泥的并联碳化处置系统,包括装修垃圾处置系统，混料装置、污泥干燥处置系统和碳化处置系统，所述装修垃圾处置系统与污泥干燥处置系统并联且其尾端均与混料装置连接，所述混料装置与碳化处置系统连接。通过上述技术方案，在污泥干燥处置系统和碳化处置系统的内部以及污泥干燥处置系统和碳化处置系统之间设置气体通道和引风机，将污泥干燥过程中产生干馏气和装修垃圾中热值较高的轻物质与污泥进行混合碳化过程中产生的干馏气导入污泥干燥处置系统和碳化处置系统中燃烧，实现了能源的回收利用，减少了燃料的使用，降低了污泥碳化处置的成本，使运行成本低于100元每吨。
权利要求书

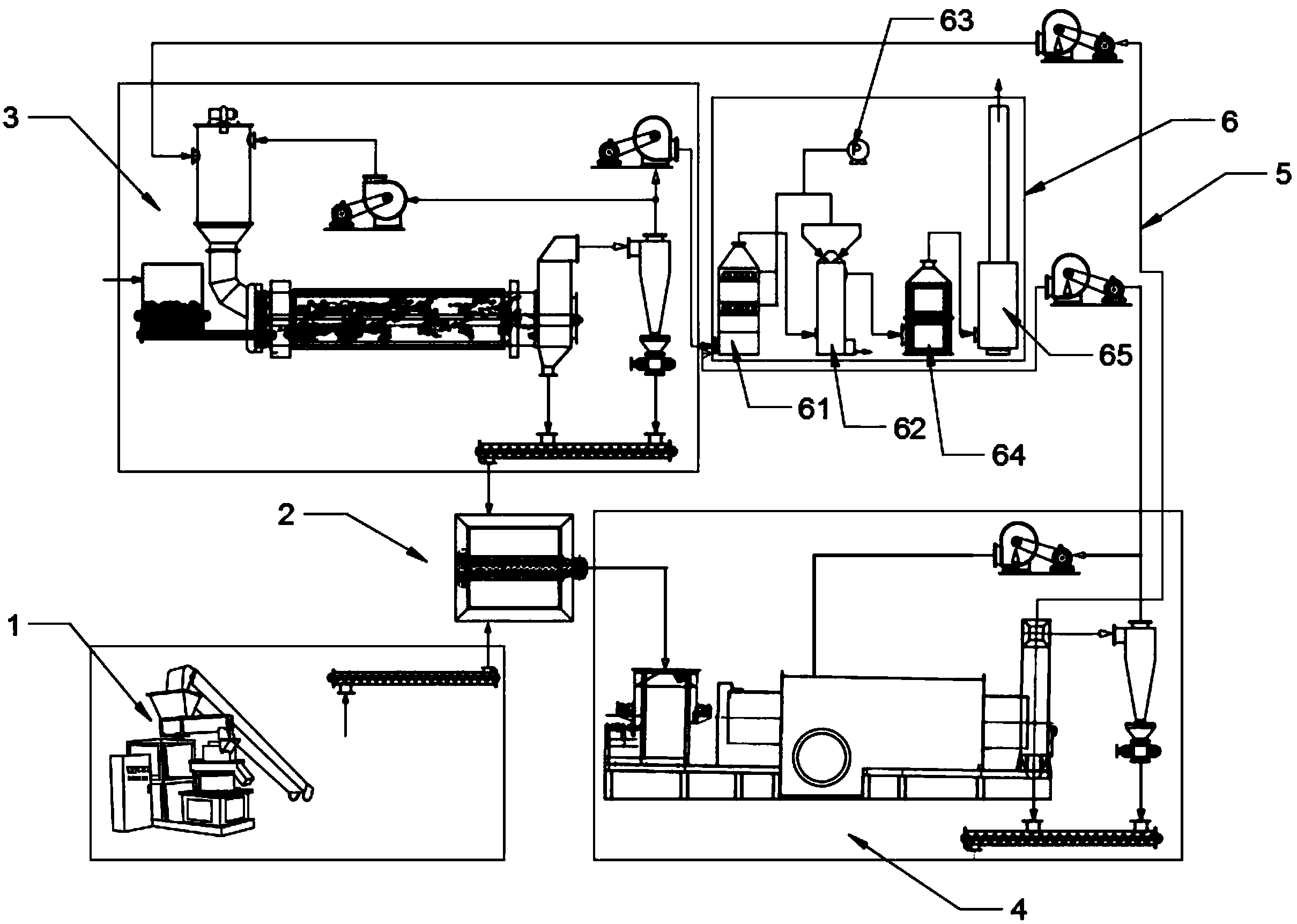

1.一种装修垃圾与污泥的并联碳化处置系统，其特征在于，包括装修垃圾处置系统，混料装置、污泥干燥处置系统和碳化处置系统，所述装修垃圾处置系统与污泥干燥处置系统并联且其尾端均与混料装置连接，所述混料装置与碳化处置系统连接，所述污泥干燥处置系统和碳化处置系统之间还设有气体通道和引风机。
2.根据权利要求1所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述污泥干燥处置系统包括第一投料仓、第一进料器、干燥机、热风发生器和除尘装置，所述第一进料器连通第一投料仓和干燥机，所述热风发生器和干燥机的干燥腔连通，所述干燥机的干燥腔与热风发生器之间还设有气体通道和引风机，所述气体通道上设有排烟口，所述除尘装置设置在干燥机与排烟口之间的气体通道上。
3.根据权利要求2所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述第一投料仓内设有搅拌装置。
4.根据权利要求2所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述污泥干燥处置系统还包括第一出料器，所述第一出料器与干燥机和除尘装置均连通。
5.根据权利要求2所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述干燥机包括筒体和由筒体围成的干燥腔，所述筒体的一端设有第一进料口和第一进风口，另一端设有第一出料口和第一烟气出口，所述干燥腔内设有粉碎轴和升降叶片，所述粉碎轴与筒体转动连接，所述升降叶片与粉碎轴联动连接。
6.根据权利要求1所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述碳化处置系统包括第二投料仓，第二进料器，燃烧机和碳化炉，所述第二进料器连通第二进料仓和碳化炉的碳化腔，所述燃烧机和碳化炉内腔之间还设有气体通道和引风机。
7.根据权利要求6所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述碳化处置系统还包括第二出料器，所述第二出料器与碳化炉的出料口连接。
8.根据权利要求6所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述碳化炉包括炉体外壁和碳化室，所述炉体外壁和碳化室之间设有高温气体夹层，所述炉体外壁上设有第二气体尽快和第二烟气出口，所述燃烧机的出风口与第二气体进口连通，所述碳化室包括可旋转的碳化室壁和由碳化室壁围成的碳化腔，所述碳化腔的一端设有第二进料口，另一端设有第二出料口和干馏气出口，所述干馏气出口与燃烧机的进风口连通。
9.根据权利要求1-8任一项所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，还包括尾气处置系统，所述污泥干燥处置系统与碳化处置系统均与尾气处置系统连接。
10.根据权利要求9所述的装修垃圾与污泥的并联碳化处置系统，其特征在于，所述尾气处置系统包括预冷塔、喷淋塔、喷雾泵、活性炭吸附塔和烟囱，所述预冷塔的入口与污泥干燥处置系统和碳化处置系统的连接，所述预冷塔、喷淋塔、活性炭吸附塔和烟囱依次连接且内部气体通道连通，所述喷雾泵与喷淋塔连接。
说明书
一种装修垃圾与污泥的并联碳化处置系统
技术领域
本发明涉及污泥处置领域，尤其涉及一种装修垃圾与污泥的并联碳化处置系统。
背景技术
污泥的产生在人类活动过程中是不可避免的。污水处理产生的大量污泥通常被任意堆放和投弃，这对环境造成了新的污染。但是经碳化后的污泥，用途广范，可作除臭剂、土壤改良剂等，如何将这些污泥妥善处理已成为全球共同关注的课题。早在上世纪中期，日本和欧美就已经用直接加热鼓式干燥器来干燥污泥。但这些方法运行成本高。
发明内容
鉴于目前污泥处置系统存在的上述不足，本发明提供一种装修垃圾与污泥的并联碳化处置系统，将装修垃圾中热值较高的轻物质与污泥进行混合协调处理，降低了污泥碳化处置的成本，使运行成本低于100元每吨。
为达到上述目的，本发明的实施例采用如下技术方案：
一种装修垃圾与污泥的并联碳化处置系统，包括装修垃圾处置系统，混料装置、污泥干燥处置系统和碳化处置系统，所述装修垃圾处置系统与污泥干燥处置系统并联且其尾端均与混料装置连接，所述混料装置与碳化处置系统连接，所述污泥干燥处置系统和碳化处置系统之间还设有气体通道和引风机。
依照本发明的一个方面，所述污泥干燥处置系统包括第一投料仓、第一进料器、干燥机、热风发生器和除尘装置，所述第一进料器连通第一投料仓和干燥机，所述热风发生器和干燥机的干燥腔连通，所述干燥机的干燥腔与热风发生器之间还设有气体通道和引风机，所述气体通道上设有排烟口，所述除尘装置设置在干燥机与排烟口之间的气体通道上。
依照本发明的一个方面，所述第一投料仓内设有搅拌装置。
依照本发明的一个方面，所述污泥干燥处置系统还包括第一出料器，所述第一出料器与干燥机和除尘装置均连通。
依照本发明的一个方面，所述干燥机包括筒体和由筒体围成的干燥腔，所述筒体的一端设有第一进料口和第一进风口，另一端设有第一出料口和第一烟气出口，所述干燥腔设有粉碎轴和升降叶片，所述粉碎轴与筒体转动连接，所述升降叶片与粉碎轴联动连接。
依照本发明的一个方面，所述碳化处置系统包括第二投料仓，第二进料器，燃烧机和碳化炉，所述第二进料器连通第二进料仓和碳化炉的碳化腔，所述燃烧机和碳化炉内腔之间还设有气体通道和引风机。
依照本发明的一个方面，所述碳化处置系统还包括第二出料器，所述第二出料器与碳化炉的出料口连接。
依照本发明的一个方面，所述碳化炉包括炉体外壁和碳化室，所述炉体外壁和碳化室之间设有高温气体夹层，所述炉体外壁上设有第二气体尽快和第二烟气出口，所述燃烧机的出风口与第二气体进口连通，所述碳化室包括可旋转的碳化室壁和由碳化室壁围成的碳化腔，所述碳化腔的一端设有第二进料口，另一端设有第二出料口和干馏气出口，所述干馏气出口与燃烧机的进风口连通。
依照本发明的一个方面，所述装修垃圾与污泥的并联碳化处置系统还包括尾气处置系统，所述污泥干燥处置系统与碳化处置系统均与尾气处置系统连接。
依照本发明的一个方面，所述尾气处置系统包括预冷塔、喷淋塔、喷雾泵、活性炭吸附塔和烟囱，所述预冷塔的入口与污泥干燥处置系统和碳化处置系统的连接，所述预冷塔、喷淋塔、活性炭吸附塔和烟囱依次连接且内部气体通道连通，所述喷雾泵与喷淋塔连接。
本发明实施的优点：本发明提供了一种装修垃圾与污泥的并联碳化处置系统,包括装修垃圾处置系统，混料装置、污泥干燥处置系统和碳化处置系统，所述装修垃圾处置系统与污泥干燥处置系统并联且其尾端均与混料装置连接，所述混料装置与碳化处置系统连接，通过上述技术方案，在污泥干燥处置系统和碳化处置系统的内部以及污泥干燥处置系统和碳化处置系统之间设置气体通道和引风机，将污泥干燥过程中产生干馏气和装修垃圾中热值较高的轻物质与污泥进行混合碳化过程中产生的干馏气导入污泥干燥处置系统和碳化处置系统中燃烧，实现了能源的回收利用，减少了燃料的使用，降低了污泥碳化处置的成本，使运行成本低于100元每吨。
