申请日2018.04.26
公开(公告)日2018.08.07
IPC分类号C02F9/02
摘要
本发明公开了一种洗碗机净化废水的净水结构，包括出水管、净水端、过滤层及进水端，洗碗机下水口与净水结构的进水端连接，进水端下方为过滤层，过滤层与净水端的一端连接，净水端的另一端与出水管连接，所述过滤层为叠加结构，本发明一种洗碗机净化废水的净水结构，不仅能够有效分离废水中的固体杂质，还能通过离心有效将水油进行分离，本发明广泛适用于洗碗机生产加工行业。
权利要求书

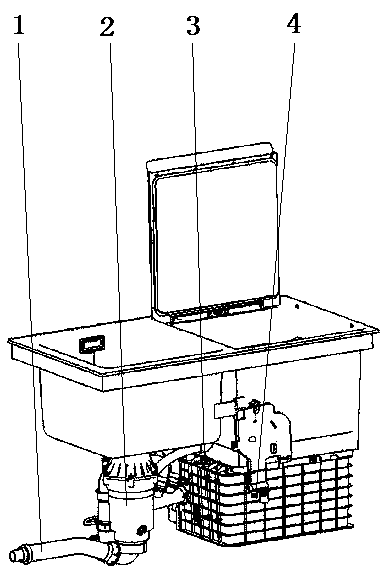

1.一种洗碗机净化废水的净水结构，包括出水管(1)、净水端(2)、过滤层(3)及进水端(4)，其特征在于：洗碗机下水口与净水结构的进水端(4)连接，进水端(4)下方为过滤层(3)，过滤层(3)与净水端(2)的一端连接，净水端(2)的另一端与出水管(1)连接，所述过滤层(3)为叠加结构。
2.根据权利要求1所述的一种洗碗机净化废水的净水结构，其特征在于：过滤层(3)由若干层进行压缩组合在一起，所述过滤层(3)上表面为粉碎刀片，粉碎刀片下方为过滤网，所述过滤网下方设有压缩板，所述压缩板下方设有出渣口。
3.根据权利要求1所述的一种洗碗机净化废水的净水结构，其特征在于：净水端(2)的连接位置在过滤层(3)的过滤网间空隙处。
4.根据权利要求3所述的一种洗碗机净化废水的净水结构，其特征在于：进水端(4)内设有离心泵，所述离心泵的离心速率与净水端(2)的水压成正比。
说明书
一种洗碗机净化废水的净水结构
技术领域
本发明属于环保技术领域，更加具体地说，是涉及一种洗碗机净化废水的净水结构。
背景技术
目前洗碗机洗涤后的废水是直接排入下水道，但是废水中不仅有厨余固体杂质等，还存在洗涤剂等化学品残留，对于下水管道的伤害是巨大的。
发明内容
发明目的：本发明的目的是针对现有技术不足和缺陷，提供一种洗碗机净化废水的净水结构，按照本发明所提供的技术方案制成的净水结构具有良好的净水效果。
技术方案：为了实现上述目的，本发明所采用的技术方案为：一种洗碗机净化废水的净水结构，包括出水管、净水端、过滤层及进水端。
洗碗机下水口与净水结构的进水端连接，进水端下方为过滤层，过滤层与净水端的一端连接，净水端的另一端与出水管连接，所述过滤层为叠加结构。
过滤层由若干层进行压缩组合在一起，所述过滤层上表面为粉碎刀片，粉碎刀片下方为过滤网，所述过滤网下方设有压缩板，所述压缩板下方设有出渣口。
净水端的连接位置在过滤层的过滤网间空隙处，所述进水端内设有离心泵，所述离心泵的离心速率与净水端的水压成正比。
进一步，出水管与净水端为双层连接，所述双层连接为内圈扣合连接，外圈固定连接。
有益效果：本发明与现有技术相比，其有益效果是：
本发明一种洗碗机净化废水的净水结构，不仅能够有效分离废水中的固体杂质，还能通过离心有效将水油进行分离，本发明广泛适用于洗碗机生产加工行业。
