申请日2018.02.06
公开(公告)日2018.11.13
IPC分类号C02F11/12; B01D21/02; B01D21/26
摘要
本实用新型公开了一种提高污泥浓缩效率的浓缩池，包括污泥浓缩外池和相对污泥浓缩外池同轴旋转的污泥浓缩内池，所述污泥浓缩内池设置于污泥浓缩外池内部;所述污泥浓缩内池底部连通排泥管道，所述污泥浓缩外池底部连通排水管道;所述污泥浓缩内池的上部设置有贯通污泥浓缩外池的污泥管道。通过本实用新型的污泥浓缩池，使污泥浓缩效率提高，浓缩时间减少且待处理污泥量减少。
权利要求书

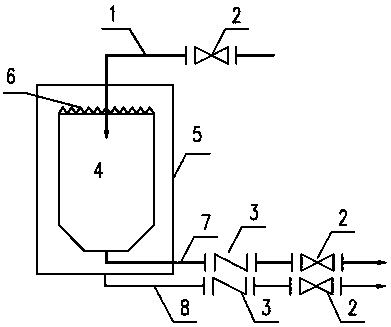

1.一种提高污泥浓缩效率的浓缩池，其特征在于，包括污泥浓缩外池(5)和相对污泥浓缩外池(5)同轴旋转的污泥浓缩内池(4)，所述污泥浓缩内池(4)设置于污泥浓缩外池(5)内部;所述污泥浓缩内池(4)底部连通排泥管道(7)，所述污泥浓缩外池(5)底部连通排水管道(8);所述污泥浓缩内池(4)的上部设置有贯通污泥浓缩外池(5)的污泥管道(1)。
2.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，所述污泥浓缩外池(5)的底部中心固定设置有旋转电机，所述旋转电机的出力轴与所述污泥浓缩内池(4)的底部中心垂直固定连接。
3.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，所述的污泥浓缩内池(4)的池体上部直径大于所述污泥浓缩内池(4)的池体下部直径。
4.根据权利要求3所述的一种提高污泥浓缩效率的浓缩池，其特征在于，所述的污泥浓缩内池(4)的池体下部为锥形。
5.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，所述污泥浓缩内池(4)的顶部低于污泥浓缩外池(5)顶部0-10m。
6.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，污泥浓缩内池(4)池体顶部设置溢流堰(6)的形状为三角形、四边形、多边形或其中两种或多种形状的组合。
7.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，所述污泥管道(1)、排泥管道(7)和排水管道(8)上均设有阀门(2)。
8.根据权利要求1所述的一种提高污泥浓缩效率的浓缩池，其特征在于，排泥管道(7)和排水管道(8)上设有截止阀(3)。
说明书
一种提高污泥浓缩效率的浓缩池
技术领域
本实用新型涉及环境保护技术领域,尤其是涉及一种提高污泥浓缩效率的浓缩池。
背景技术
目前污水处理厂或化工厂使用的污泥浓缩装置基本为污泥浓缩池，依靠污泥自身的沉降来达到污泥沉降及浓缩的目的。污泥浓缩池普遍存在污泥沉降速度慢，污泥浓缩效率低且污泥含水量较高的问题，为后续污泥进一步处理提高了难度，增加了处理成本。
发明内容
针对以上存在的问题，本实用新型提供一种通过改造污泥浓缩池，使污泥浓缩效率提高，浓缩时间减少且待处理污泥量减少的提高污泥浓缩效率的浓缩池。
为了解决该技术问题，本实用新型所采用的技术方案是：
提供一种提高污泥浓缩效率的浓缩池，包括污泥浓缩外池和相对污泥浓缩外池同轴旋转的污泥浓缩内池，所述污泥浓缩内池设置于污泥浓缩外池内部;所述污泥浓缩内池底部连通排泥管道，所述污泥浓缩外池底部连通排水管道;所述污泥浓缩内池的上部设置有贯通污泥浓缩外池的污泥管道。
更进一步的，污泥浓缩外池的底部中心固定设置有旋转电机，所述旋转电机的出力轴与所述污泥浓缩内池的底部中心垂直固定连接。
更进一步的，污泥浓缩内池的池体上部直径大于所述污泥浓缩内池的池体下部直径。
更进一步的，污泥浓缩内池的池体下部为锥形。
更进一步的，污泥浓缩内池的顶部低于污泥浓缩外池顶部0-10m。
更进一步的，污泥浓缩内池池体顶部设置溢流堰的形状为三角形、四边形、多边形或其中两种或多种形状的组合。
更进一步的，污泥管道、排泥管道和排水管道上均设有阀门。
更进一步的，排泥管道和排水管道上设有截止阀。
与现有技术相比，本实用新型的有益效果是：
本实用新型将污泥浓缩池改造为可旋转、可收集污泥上层清液的可调节装置，改造好的污泥浓缩池通过池体旋转，提高污泥沉降速度及浓缩效率，同时将上层清液分离取出，进一步处理。沉降浓缩达到一定程度后浓缩后的污泥由池体底部管道收集并进入下一步处理系统。
本实用新型通过改造污泥浓缩池，减少了污泥沉降、浓缩时间，提高了污泥浓缩效率，降低了污泥进一步处理的难度，减小了污泥处理成本。
