申请日2018.04.26
公开(公告)日2018.08.03
IPC分类号C02F11/00
摘要
本发明公开了一种污泥搅拌装置，包括罐体，第一电机室内部固定设有第一电机和风机，第一搅拌杆的顶端固定连接有外杆，风机的出风口通过风机管道与外杆相通，第一电机室顶端的一侧固定设有药液口，药液口通过管道与外杆相通，第一搅拌杆内部设有药液管，药液管的壁面开设有若干与罐体内部相通的开孔。本发明通过在第一搅拌杆内部开设药液管，药液从罐体外部通过药液管，再通过开孔排出，在药剂刚排出时就被搅拌叶打散混合进入污泥，同时在药液管中通入风机吹出的风，一方面便于药剂排出，一方面在开孔边形成气层，使得外部的污泥不会从开孔进入药液管，也降低了搅拌叶搅拌污泥时的阻隔压力，避免其停转。
权利要求书

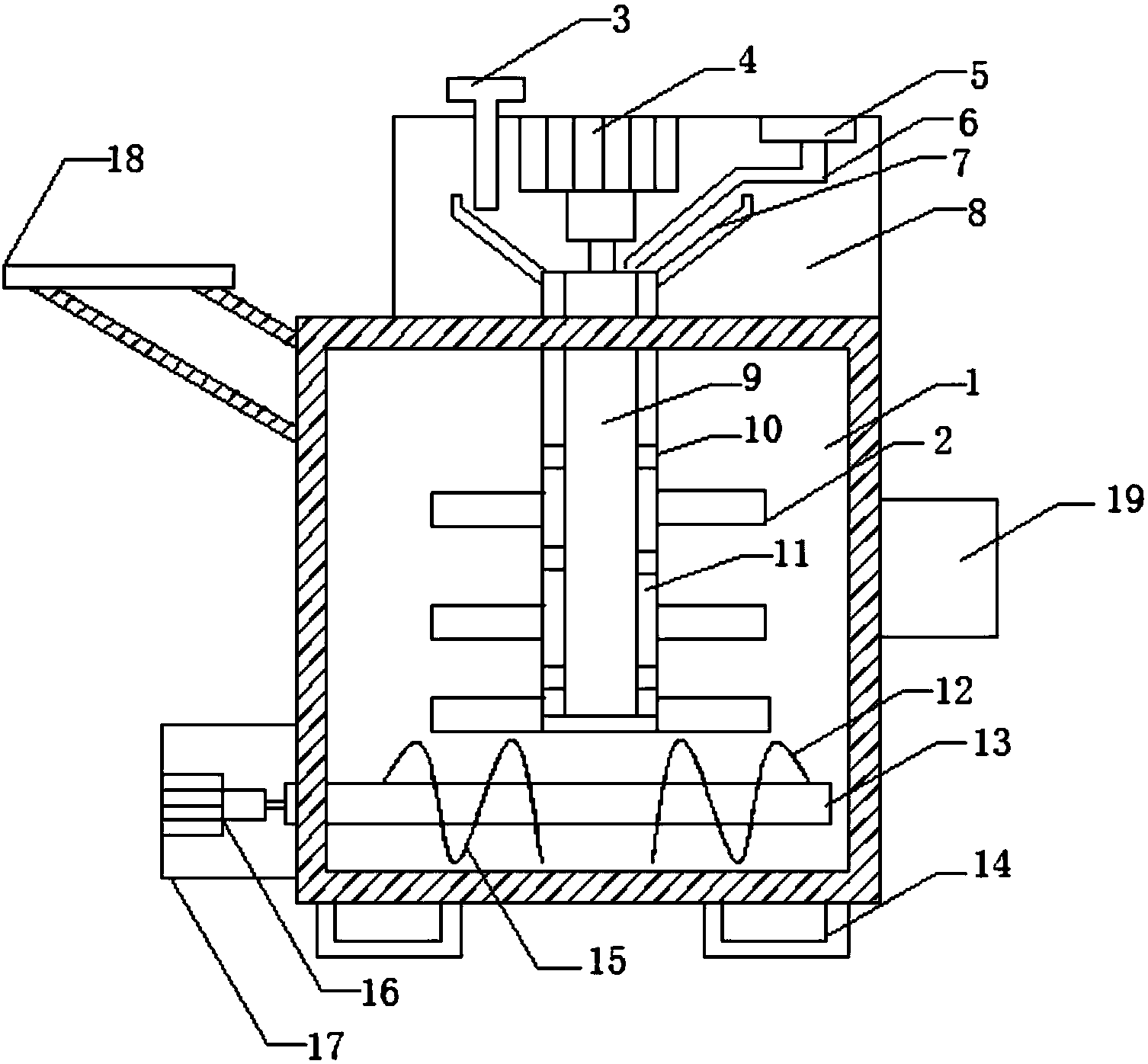

1.一种污泥搅拌装置，包括罐体(1)，其特征在于，所述罐体(1)的顶端设有第一电机室(8)，所述第一电机室(8)内部固定设有第一电机(4)和风机(5)，所述第一电机(4)的输出轴通过转杆与位于罐体(1)内部的第一搅拌杆(11)固定连接，所述第一搅拌杆(11)的顶端固定连接有外杆(7)，所述风机(5)的出风口通过风机管道(6)与外杆(7)相通，所述第一电机室(8)顶端的一侧固定设有药液口(3)，所述药液口(3)通过管道与外杆(7)相通，所述第一搅拌杆(11)的表面固定设有若干搅拌叶(2)，所述第一搅拌杆(11)内部设有药液管(9)，所述药液管(9)的壁面和第一搅拌杆(11)的壁面均开设有若干与罐体(1)内部相通的开孔(10)，所述罐体(1)的一侧设有第二电机室(17)，所述第二电机室(17)内部固定安装有第二电机(16)，所述第二电机(16)的输出轴通过转杆与位于罐体(1)内部的第二搅拌杆(13)固定连接，所述第二搅拌杆(13)的两侧分别固定设有上螺旋叶(12)和下螺旋叶(15)。
2.根据权利要求1所述的一种污泥搅拌装置，其特征在于，所述罐体(1)的一侧设有控制面板(19)，所述控制面板(19)上设有风机开关、第一电机开关和第二电机开关，所述风机(5)通过风机开关与电源电性连接，所述第一电机(4)通过第一电机开关与电源电性连接，所述第二电机(16)通过第二电机开关与电源电性连接。
3.根据权利要求1所述的一种污泥搅拌装置，其特征在于，所述罐体(1)的一侧设有进料口(18)，所述进料口(18)一侧链接有盖体，所述罐体(1)底端的两侧均设有出料口(14)。
4.根据权利要求1所述的一种污泥搅拌装置，其特征在于，所述上螺旋叶(12)和下螺旋叶(15)的螺旋方向相反。
说明书
一种污泥搅拌装置
技术领域
本发明涉及环保领域，具体为一种污泥搅拌装置。
背景技术
污泥处理是对污泥进行减量化、稳定化和无害化处理的过程，污水处理程度越高，就会产生越多的污泥残余物需要加以处理，除非是利用土地处理或污水塘处理污水，否则一般的污水处理厂必须设有污泥处理设施，现代化的污水处理厂而言，污泥的处理与处置已成为污水处理系统运行中最复杂、且花费最高的一部分。
一般污泥消化池中设有污泥搅拌装置，但是搅拌杆只能搅拌位于污泥消化池中部的污泥，而位于其底部和边角处的污泥往往一直处于沉淀状态，不能得到充分的搅拌，同时现在的污泥由于含有毒性，需要加各种药剂进行的处理，在进行搅拌干燥，但这种添加方式，药剂不能快速溶入污泥中混合，因此，针对以上缺陷，提出一种污泥搅拌装置。
发明内容
为解决现有技术存在的底部污泥搅拌均匀，药剂添加混合慢，不均匀的缺陷，本发明提供一种污泥搅拌装置。
为了解决上述技术问题，本发明提供了如下的技术方案：
一种污泥搅拌装置，包括罐体，所述罐体的顶端设有第一电机室，所述第一电机室内部固定设有第一电机和风机，所述第一电机的输出轴通过转杆与位于罐体内部的第一搅拌杆固定连接，所述第一搅拌杆的顶端固定连接有外杆，所述风机的出风口通过风机管道与外杆相通，所述第一电机室顶端的一侧固定设有药液口，所述药液口通过管道与外杆相通，所述第一搅拌杆的表面固定设有若干搅拌叶，所述第一搅拌杆内部设有药液管，所述药液管的壁面和第一搅拌杆的壁面开设有若干与罐体内部相通的开孔，所述罐体的一侧设有第二电机室，所述第二电机室内部固定安装有第二电机，所述第二电机的输出轴通过转杆与位于罐体内部的第二搅拌杆固定连接，所述第二搅拌杆的两侧分别固定设有上螺旋叶和下螺旋叶。
进一步的，所述罐体的一侧设有控制面板，所述控制面板上设有风机开关、第一电机开关和第二电机开关，所述风机通过风机开关与电源电性连接，所述第一电机通过第一电机开关与电源电性连接，所述第二电机通过第二电机开关与电源电性连接。
进一步的，所述罐体的一侧设有进料口，所述进料口一侧链接有盖体，所述罐体底端的两侧均设有出料口。
进一步的，所述上螺旋叶和下螺旋叶的螺旋方向相反。
与现有技术相比，本发明具有如下有益效果：本发明通过在第一搅拌杆内部开设药液管，药液从罐体外部通过药液管，再通过开孔排出，在药剂刚排出时就被搅拌叶打散混合进入污泥，同时在药液管中通入风机吹出的风，一方面便于药剂排出，一方面在开孔边形成气层，使得外部的污泥不会从开孔进入药液管，也降低了搅拌叶搅拌污泥时的阻隔压力，避免其停转。
