申请日2018.04.26
公开(公告)日2018.07.24
IPC分类号C02F9/14; D03D47/32; C02F103/30
摘要
本发明公开了一种无污水排放喷水织机，包括喷水织机本体，其特征在于，还包括废水回用装置，所述废水回用装置包括集水盘、设置于所述集水盘下游的预处理箱、设置于所述预处理箱下游的甩浆生化处理箱;所述预处理箱内部包括过滤腔，用于储存经所述过滤腔过滤处理后的浑水的浑水腔;所述甩浆生化处理箱包括离心式甩桶、生化箱。本发明以简单的整体结构实现了喷水织机废水的循环利用，设备安装、工程改造实施方便灵活;本发明的废水循环利用效果好，实现了无污水排放，也有效降低了企业成本，而且本发明的结构及安装使用过程都有效降低了成本。
权利要求书

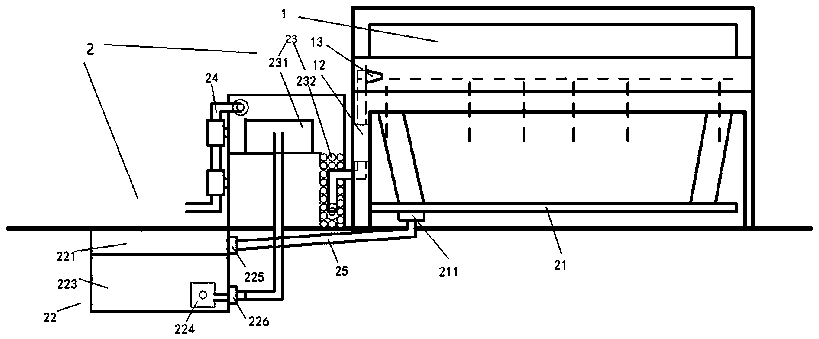

1.一种无污水排放喷水织机，包括喷水织机本体(1)，其特征在于，还包括废水回用装置(2)，所述废水回用装置(2)包括集水盘(21)、设置于所述集水盘(21)下游的预处理箱(22)、设置于所述预处理箱(22)下游的甩浆生化处理箱(23);所述预处理箱(22)内部包括过滤腔(221)，用于储存经所述过滤腔(221)过滤处理后的浑水的浑水腔(223);所述甩浆生化处理箱(23)包括离心式甩桶(231)、生化箱(232)。
2.根据权利要求1所述的一种无污水排放喷水织机，其特征在于，所述过滤腔(221)内至少设置金属滤网(2211)或石子沉淀渗漏层(2212)中的一种。
3.根据权利要求2所述的一种无污水排放喷水织机，其特征在于，所述过滤腔(221)内至少设置80-150目的金属滤网(2211)或石子粒径为8-25mm的石子沉淀渗漏层(2212)中的一种。
4.根据权利要求3所述的一种无污水排放喷水织机，其特征在于，所述过滤腔(221)内从上游至下游先后设置粒径为18-25mm的第一石子沉淀渗漏层(22121)、80-100目的第一金属滤网(22111)、粒径为8-15mm的第二石子沉淀渗漏层(22122)、100-150目的第二金属滤网(22112)。
5.根据权利要求1所述的一种无污水排放喷水织机，其特征在于，所述预处理箱(22)的长为400-450mm，宽为180-220mm，高为130-150mm。
6.根据权利要求1所述的一种无污水排放喷水织机，其特征在于，所述离心式甩桶(231)包括过滤袋(2311)，所述过滤袋(2311)的过滤精度为300-500目。
7.根据权利要求1所述的一种无污水排放喷水织机，其特征在于，所述生化箱(232)为至少含有活性炭颗粒或稀土磁砂颗粒中一种的生化箱(232)，所述生化箱(232)设置于所述离心式甩桶(231)的下方或侧下方。
8.根据权利要求1所述的一种无污水排放喷水织机，其特征在于，所述集水盘(21)的底部仅设置一个下水口(211)。
9.根据权利要求1或8所述的一种无污水排放喷水织机，其特征在于，所述预处理箱(22)的箱体密封，所述浑水腔(223)内设置微型直流水泵(224)。
10.根据权利要求9所述的一种无污水排放喷水织机，其特征在于，所述预处理箱(22)包括废水进口(225)，所述废水进口(225)所处的水平位置低于所述下水口(211)，且所述废水进口(225)与所述下水口(211)形成的坡比A为0.001-0.02;所述废水进口(225)与所述下水口(211)之间设置连接管(25)，所述连接管(25)的管径为1-2英寸。
说明书
一种无污水排放喷水织机
技术领域
本发明涉及一种喷水织机，特别涉及一种无污水排放喷水织机。
背景技术
喷水织机作为我国当前纺织行业中应用最广泛的织造设备之一，尤其是在化纤织造领域，具有产量高、效率高、噪音低、质量好、织造成本低、一次性投资成本低等优点。但是，在喷水织机织造过程中，需要消耗大量的水，每天每台织机平均消耗用水约2.5吨，喷水织机从喷头喷出的水, 大约有8%～10%的水被织物带走, 3%～5%的水蒸发到空气中，其余的水则作为废水排放。这些废水中，含有纤维、油脂、浆料等物质，如果不能有效的对喷水织机织造废水进行处理和循环利用，则会导致巨大的水资源浪费和水污染。
为了解决喷水织机织造废水的处理问题，目前大部分企业在织造车间内设计有废水排放沟，喷水织机的废水通过废水排放沟排放至企业的污水处理间或排放至污水处理厂。但是这种废水集中处理方式，使得不同的喷水织机废水相互混合，或使得喷水织机废水与企业其他各种废水相互混合，导致最终处理废水的成份更为复杂，废水处理难度更大，废水处理设备和工程更为庞大复杂，废水处理成本大大增加。如专利CN101265001公开了一种喷水织机废水处理回用方法，其将每台喷水织机的废水集中收集处理后再集中送往织造车间的各喷水织机，该方法处理工艺复杂，所需的处理设备和建设工程较为庞大复杂，当喷水织机废水成份发生变化时该方法缺乏废水处理工艺及其相关设备、工程调整的灵活性。
发明内容
(一)要解决的技术问题
为解决上述问题，本发明提出了一种结构简单、便于设备与工程安装调整与施工、循环利用效果好、成本较低的无污水排放喷水织机。
(二)技术方案
本发明的技术目的是通过以下方案实现的：
一种无污水排放喷水织机，包括喷水织机本体，还包括废水回用装置，所述废水回用装置包括集水盘、设置于所述集水盘下游的预处理箱、设置于所述预处理箱下游的甩浆生化处理箱;所述预处理箱内部包括过滤腔，用于储存经所述过滤腔过滤处理后的浑水的浑水腔;所述甩浆生化处理箱包括离心式甩桶、生化箱。
作为优选，所述过滤腔内至少设置金属滤网或石子沉淀渗漏层中的一种。
作为优选，所述过滤腔内至少设置80-150目的金属滤网或石子粒径为8-25mm的石子沉淀渗漏层中的一种。
作为优选，所述过滤腔内从上游至下游先后设置粒径为18-25mm的第一石子沉淀渗漏层、80-100目的第一金属滤网、粒径为8-15mm的第二石子沉淀渗漏层、100-150目的第二金属滤网。
作为优选，所述预处理箱的长为400-450mm，宽为180-220mm，高为130-150mm。
作为优选，所述离心式甩桶包括过滤袋，所述过滤袋的过滤精度为300-500目。
作为优选，所述生化箱为至少含有活性炭颗粒或稀土磁砂颗粒中一种的生化箱，所述生化箱设置于所述离心式甩桶的下方或侧下方。
作为优选，所述集水盘的底部仅设置一个下水口。
作为优选，所述预处理箱的箱体密封，所述浑水腔内设置微型直流水泵。
作为优选，所述预处理箱包括废水进口，所述废水进口所处的水平位置低于所述下水口，且所述废水进口与所述下水口形成的坡比A为0.001-0.02;所述废水进口与所述下水口之间设置连接管，所述连接管的管径为1-2英寸。
(三)有益效果
本发明以简单的整体结构实现了喷水织机废水的循环利用;本发明的设备安装、工程改造实施方便灵活，不仅便于新造织造车间的设备安装与工程实施，也非常便于传统织造车间的改造;本发明的废水循环利用效果好，实现了无污水排放，节约了大量水资源，也有效降低了企业成本，而且本发明的结构及安装使用过程都有效降低了成本。
