申请日2018.04.27
公开(公告)日2018.12.21
IPC分类号C02F5/08; B01F7/18; B01F15/02
摘要
本实用新型公开了一种水处理材料生产用缓蚀阻垢剂的自动添加设备，包括底座、壳体和接料槽，所述壳体的顶部固定有驱动电机，所述驱动电机的输出轴上固定连接有搅拌轴，所述搅拌轴贯穿壳体且延伸至其内部，所述搅拌轴的表面且位于壳体的内部固定连接有搅拌杆，所述壳体的顶部且位于驱动电机的右侧固定连接有加料箱，该水处理材料生产用缓蚀阻垢剂的自动添加设备，通过设置步进电机、空心固定板、接料杯和螺杆之间的连接关系，使得螺杆与加料箱上螺纹通孔配合使得接料杯在空心固定板内部进行左右移动，与接料杯进行配合使用，通过在加料箱的正前面设置刻度尺线，便于进行观测进料管内部量的多少，从而便于进行控制。
权利要求书

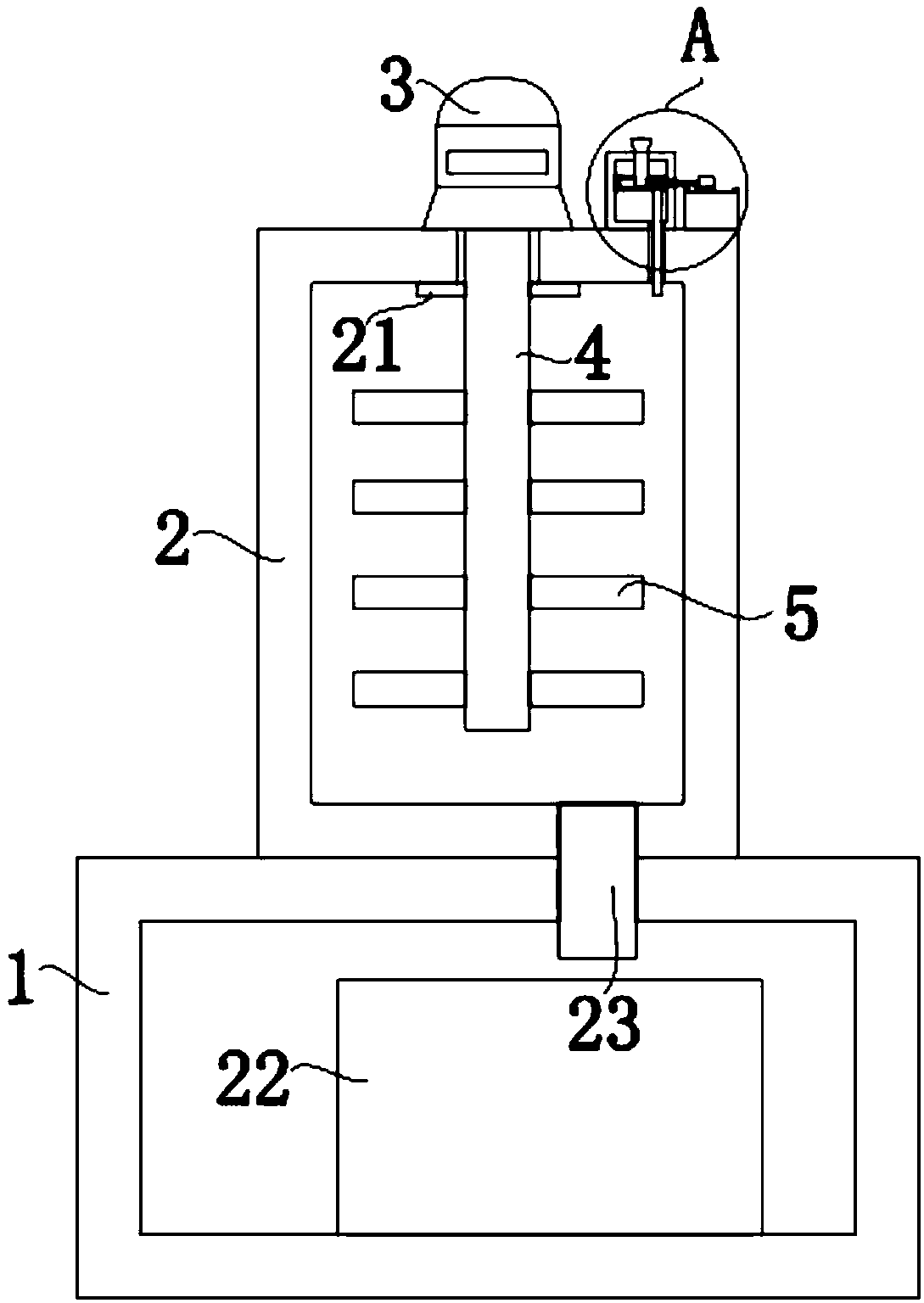

1.一种水处理材料生产用缓蚀阻垢剂的自动添加设备，包括底座(1)、壳体(2)和接料槽(22)，其特征在于：所述壳体(2)的顶部固定有驱动电机(3)，所述驱动电机(3)的输出轴上固定连接有搅拌轴(4)，所述搅拌轴(4)贯穿壳体(2)且延伸至其内部，所述搅拌轴(4)的表面且位于壳体(2)的内部固定连接有搅拌杆(5)，所述壳体(2)的顶部且位于驱动电机(3)的右侧固定连接有加料箱(6)，所述加料箱(6)的顶端设置有进料口(7)，所述进料口(7)的底端固定连接有进料管(8)，所述进料管(8)贯穿加料箱(6)且延伸至其内部的空心固定板(9)的内部，所述空心固定板(9)的内部滑动连接有接料杯(10)，所述接料杯(10)的右侧壁上固定连接有固定块(11)，所述固定块(11)上螺接有螺杆(12)，所述螺杆(12)贯穿空心固定板(9)和加料箱(6)且延伸至加料箱(6)的外侧，所述螺杆(12)的右端固定螺接有步进电机(13)，所述步进电机(13)的底部固定螺接有滑板(14)，所述滑板(14)底部的四角处均滚动连接有滚轮(15)，所述步进电机(13)的下方且位于壳体(2)的顶部固定连接有支撑座(16)，所述支撑座(16)的表面开设有与滚轮(15)配合使用的滑槽(17)，所述支撑座(16)顶部的左右两端均固定连接有挡板(18)，所述空心固定板(9)的内部且位于接料杯(10)左端的顶部固定连接有密封板(19)，所述空心固定板(9)的内部且位于密封板(19)的左端固定连接有限位板(20)，所述壳体(2)的底部设置有出料管(23)。
2.根据权利要求1所述的一种水处理材料生产用缓蚀阻垢剂的自动添加设备，其特征在于：所述壳体(2)内部的顶端且位于搅拌轴(4)的位置固定连接有密封圈(21)。
3.根据权利要求1所述的一种水处理材料生产用缓蚀阻垢剂的自动添加设备，其特征在于：所述空心固定板(9)的内部且位于限位板(20)顶部的右侧面上固定连接第一缓冲弹簧(24)，所述第一缓冲弹簧(24)的另一端固定连接有缓冲板(25)。
4.根据权利要求1所述的一种水处理材料生产用缓蚀阻垢剂的自动添加设备，其特征在于：所述支撑座(16)顶部的左右两端且位于挡板(18)的顶端均固定连接有第二缓冲弹簧(26)，所述第二缓冲弹簧(26)的另一端固定连接有缓冲滑杆(27)，所述缓冲滑杆(27)与滑槽(17)滑动卡接。
5.根据权利要求1所述的一种水处理材料生产用缓蚀阻垢剂的自动添加设备，其特征在于：所述加料箱(6)的正前方位透明板，且加料箱(6)的正前方且位于进料管(8)的位置设置有刻度尺线。
6.根据权利要求1所述的一种水处理材料生产用缓蚀阻垢剂的自动添加设备，其特征在于：所述滚轮(15)的直径与滑槽(17)的宽度相等。
说明书
一种水处理材料生产用缓蚀阻垢剂的自动添加设备
技术领域
本实用新型属于水处理材料生产技术领域，具体涉及一种水处理材料生产用缓蚀阻垢剂的自动添加设备。
背景技术
水处理材料包括：水处理滤料、水处理活性炭、净水药剂、环保填料。在进行生产水处理材料时，有的需要加入缓蚀阻垢剂以此来增加其处理效果，但是在进行缓蚀阻垢剂的添加的过程中没有特定的添加设备，而且通过人工手动添加，使得量不好控制，而且容易接触到人的皮肤，对人体造成危害。
实用新型内容
本实用新型的目的在于提供一种水处理材料生产用缓蚀阻垢剂的自动添加设备，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种水处理材料生产用缓蚀阻垢剂的自动添加设备，包括底座、壳体和接料槽，所述壳体的顶部固定有驱动电机，所述驱动电机的输出轴上固定连接有搅拌轴，所述搅拌轴贯穿壳体且延伸至其内部，所述搅拌轴的表面且位于壳体的内部固定连接有搅拌杆，所述壳体的顶部且位于驱动电机的右侧固定连接有加料箱，所述加料箱的顶端设置有进料口，所述进料口的底端固定连接有进料管，所述进料管贯穿加料箱且延伸至其内部的空心固定板的内部，所述空心固定板的内部滑动连接有接料杯，所述接料杯的右侧壁上固定连接有固定块，所述固定块上螺接有螺杆，所述螺杆贯穿空心固定板和加料箱且延伸至加料箱的外侧，所述螺杆的右端固定螺接有步进电机，所述步进电机的底部固定螺接有滑板，所述滑板底部的四角处均滚动连接有滚轮，所述步进电机的下方且位于壳体的顶部固定连接有支撑座，所述支撑座的表面开设有与滚轮配合使用的滑槽，所述支撑座顶部的左右两端均固定连接有挡板，所述空心固定板的内部且位于接料杯左端的顶部固定连接有密封板，所述空心固定板的内部且位于密封板的左端固定连接有限位板，所述壳体的底部设置有出料管。
优选的，所述壳体内部的顶端且位于搅拌轴的位置固定连接有密封圈。
优选的，所述空心固定板的内部且位于限位板顶部的右侧面上固定连接第一缓冲弹簧，所述第一缓冲弹簧的另一端固定连接有缓冲板。
优选的，所述支撑座顶部的左右两端且位于挡板的顶端均固定连接有第二缓冲弹簧，所述第二缓冲弹簧的另一端固定连接有缓冲滑杆，所述缓冲滑杆与滑槽滑动卡接。
优选的，所述加料箱的正前方位透明板，且加料箱的正前方且位于进料管的位置设置有刻度尺线。
优选的，所述滚轮的直径与滑槽的宽度相等。
本实用新型的技术效果和优点：该水处理材料生产用缓蚀阻垢剂的自动添加设备，通过设置步进电机、空心固定板、接料杯和螺杆之间的连接关系，使得螺杆与加料箱上螺纹通孔配合使得接料杯在空心固定板内部进行左右移动，与接料杯进行配合使用，通过在加料箱的正前面设置刻度尺线，便于进行观测进料管内部量的多少，从而便于进行控制，减小了人工直接接触，从而减小了对人体的危害。
