申请日2018.04.27
公开(公告)日2018.12.21
IPC分类号B01D21/02
摘要
本实用新型公开了一种煤化工废水沉淀箱，包括箱体和锥形沉淀板，所述箱体一侧的顶部螺纹连接有进水管，所述废料排放管外壁靠近箱体的一侧套接有控制阀门，所述支撑杆的顶部通过螺栓固定安装有锥形沉淀板，所述锥形沉淀板上表面均匀开设有沉淀收集凹槽，所述锥形沉淀板内部均匀开设有配合沉淀收集凹槽的废料导流孔道，所述沉淀收集凹槽底部均匀开设有贯穿废料导流孔道的废料通孔，此煤化工废水沉淀箱通过沉淀收集凹槽收集沉淀的杂质，然后杂质通过废料通孔进入到废料导流孔道内，接着杂质在废料导流孔道内部滚动进入到沉淀槽，从而将杂质集中收集，并且通过锥形沉淀板将杂质与水流隔开，防止杂质再次进入水流中。
权利要求书

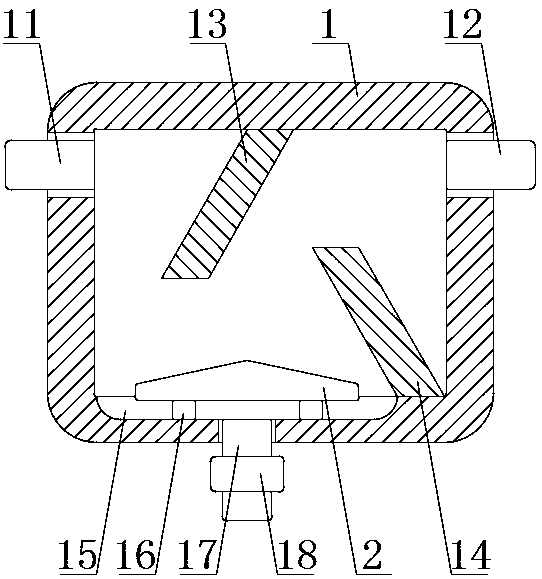

1.一种煤化工废水沉淀箱，包括箱体(1)和锥形沉淀板(2)，其特征在于：所述箱体(1)一侧的顶部螺纹连接有进水管(11)，所述箱体(1)远离进水管(11)一侧的顶部螺纹连接有出水管(12)，所述箱体(1)内壁顶部的中心处通过螺栓固定安装有阻流板(13)，所述箱体(1)内壁底部的一侧通过螺栓固定安装有导流板(14)，所述箱体(1)内壁的底部开设有沉淀槽(15)，所述沉淀槽(15)轴心处螺纹连接有贯穿箱体(1)的废料排放管(17)，所述废料排放管(17)外壁靠近箱体(1)的一侧套接有控制阀门(18)，所述沉淀槽(15)内部均匀螺纹连接有支撑杆(16)，所述支撑杆(16)的顶部通过螺栓固定安装有锥形沉淀板(2)，所述锥形沉淀板(2)上表面均匀开设有沉淀收集凹槽(21)，所述锥形沉淀板(2)内部均匀开设有配合沉淀收集凹槽(21)的废料导流孔道(23)，所述沉淀收集凹槽(21)底部均匀开设有贯穿废料导流孔道的废料通孔(22)。
2.根据权利要求1所述的一种煤化工废水沉淀箱，其特征在于：所述阻流板(13)的倾斜角度为60°，所述导流板(14)的倾斜角度为120°。
3.根据权利要求1所述的一种煤化工废水沉淀箱，其特征在于：所述阻流板(13)与导流板(14)的表面均匀喷涂有防粘贴涂料层。
4.根据权利要求1所述的一种煤化工废水沉淀箱，其特征在于：所述进水管(11)的轴线与出水管(12)的轴线位于同一直线上。
5.根据权利要求1所述的一种煤化工废水沉淀箱，其特征在于：所述锥形沉淀板(2)的宽度尺寸小于沉淀槽(15)的宽度尺寸。
说明书
一种煤化工废水沉淀箱
技术领域
本实用新型涉及污水处理设备技术领域，具体为一种煤化工废水沉淀箱。
背景技术
煤化工是以开采的煤为原料，经一系列化学化工过程使其转化为各种燃料和化学品的综合工业过程，作为传统行业之一，煤化工的高能耗、高排放、低效率特点一直制约着该行业的发展，虽然近年来新型绿色煤化工技术的引入对污染现状有所改善，但是煤化工行业对环境的严重污染仍然无法有效解决，其中，以废水排放对环境影响最为严重，这些废水主要来源于焦化、气化和液化工艺，特点是可生化性差、成分复杂，其中大部分为有毒有害物质。
1.在进行废水处理时，需要将废水先进行沉淀，使其中的大颗粒杂质沉淀后将废水抽出进行后续处理，但是现有的废水沉淀箱杂质沉入箱底后，又会随着水流被冲起，这样污水中任然含有大颗粒杂质，导致废水沉淀不彻底，影响废水进行下一步净化。
2.现有的沉淀箱结构简单，沉淀效果差，沉淀物易受水流影响，由于水流过大，杂质会随着水流流走，这样就达不到沉淀大颗粒杂质的效果。
实用新型内容
本实用新型的目的在于提供一种煤化工废水沉淀箱，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种煤化工废水沉淀箱，包括箱体和锥形沉淀板，所述箱体一侧的顶部螺纹连接有进水管，所述箱体远离进水管一侧的顶部螺纹连接有出水管，所述箱体内壁顶部的中心处通过螺栓固定安装有阻流板，所述箱体内壁底部的一侧通过螺栓固定安装有导流板，所述箱体内壁的底部开设有沉淀槽，所述沉淀槽轴心处螺纹连接有贯穿箱体的废料排放管，所述废料排放管外壁靠近箱体的一侧套接有控制阀门，所述沉淀槽内部均匀螺纹连接有支撑杆，所述支撑杆的顶部通过螺栓固定安装有锥形沉淀板，所述锥形沉淀板上表面均匀开设有沉淀收集凹槽，所述锥形沉淀板内部均匀开设有配合沉淀收集凹槽的废料导流孔道，所述沉淀收集凹槽底部均匀开设有贯穿废料导流孔道的废料通孔。
优选的，所述阻流板的倾斜角度为60°，所述导流板的倾斜角度为120°。
优选的，所述阻流板与导流板的表面均匀喷涂有防粘贴涂料层。
优选的，所述进水管的轴线与出水管的轴线位于同一直线上。
优选的，所述锥形沉淀板的宽度尺寸小于沉淀槽的宽度尺寸。
与现有技术相比，本实用新型的有益效果是：
1、本实用新型通过沉淀收集凹槽收集沉淀的杂质，然后杂质通过废料通孔进入到废料导流孔道内，接着杂质在废料导流孔道内部滚动进入到沉淀槽，从而将杂质集中收集，并且通过锥形沉淀板将杂质与水流隔开，防止杂质再次进入水流中，保证了杂质沉淀效果。
2、本实用新型通过阻流板减小水流的流速，从而增加废水在箱体内的存留时间，保证了杂质有足够的时间沉淀，然后通过导流板进一步拦截废水，这样防止杂质随着水流流出，确保废水中的杂质都能够沉淀到沉淀槽内。
