申请日2018.04.27
公开(公告)日2018.11.16
IPC分类号E03F3/04
摘要
本实用新型提供的一种污水管道用除渣装置，包括竖直安装的污水管，污水管下端连接有排水管，污水管内倾斜安装有拦截网，拦截网贴合污水管内壁固定安装，污水管连通有多个位于拦截网上方的进水管;拦截网倾斜下段开口漏渣孔，漏渣孔上设有孔盖，孔盖通过轴销与拦截网固定，在轴销上还设置有扭簧使孔盖间歇遮挡漏渣孔，在漏渣孔的下方还设有用于存储渣滓的拦截网箱。拦截网能将随污水进入污水管的垃圾集中在拦截网倾斜下段，在拦截网倾斜下段设有漏渣孔，堆积的垃圾在达到一定重量之后会在开口的孔盖的作用下进入拦截网箱进行集中收集，就能将大部分的垃圾进行拦截，通过拦截网的污水流入污水处理系统中，减轻了污水处理中垃圾的处理强度。
权利要求书

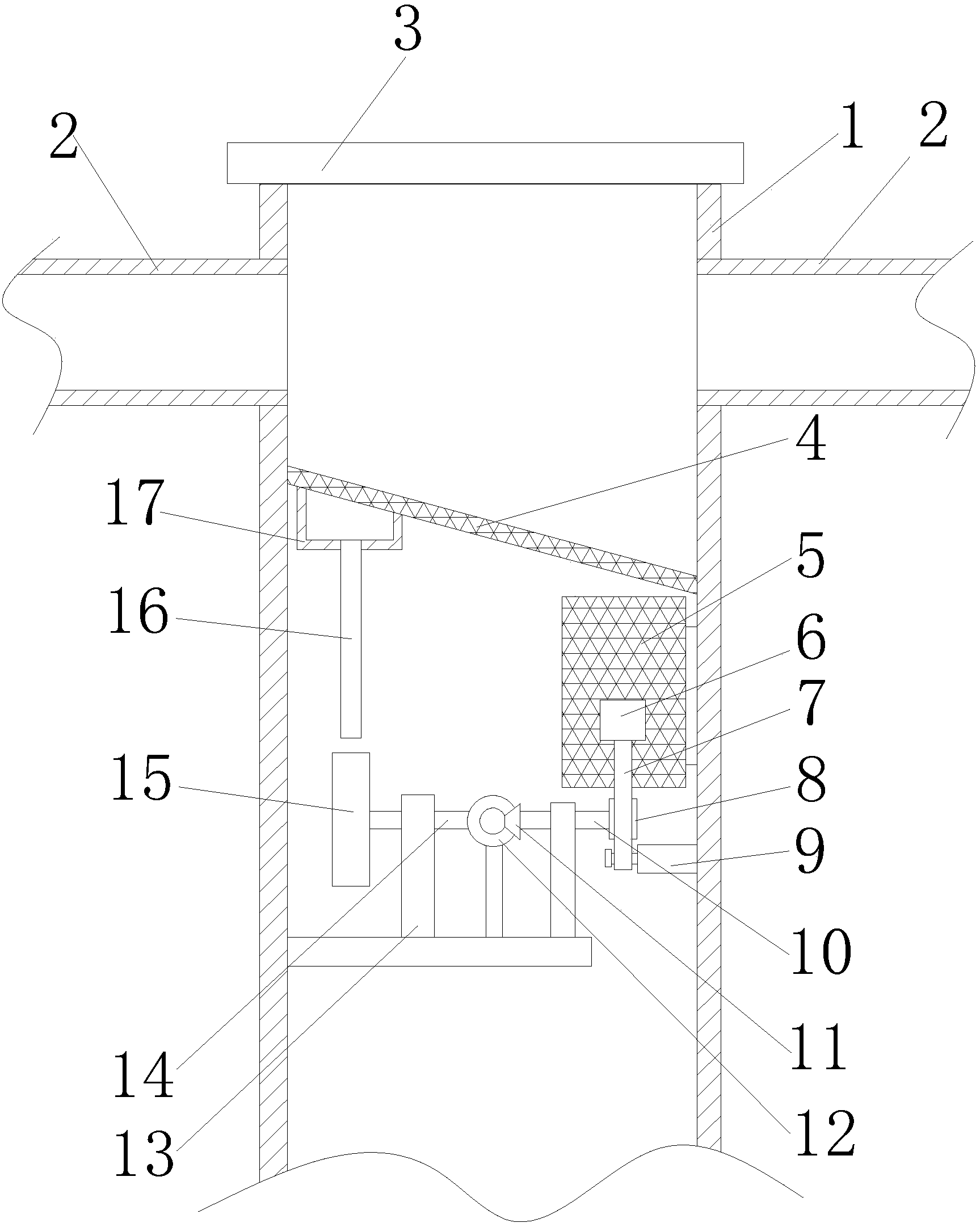

1.一种污水管道用除渣装置，包括竖直安装的污水管(1)，污水管(1)上端开口，污水管(1)开口端可拆式安装有盖板(3)，污水管(1)上段连通有多个进水管(2)，污水管(1)下端连接有排水管，其特征在于：在污水管(1)内位于进水管(2)出口的下方设有倾斜安装的拦截网(4)，拦截网(4)贴合污水管(1)内壁固定安装，拦截网(4)的下倾斜段开有漏渣孔，漏渣孔上设有孔盖，孔盖通过轴销与拦截网(4)活动设置，在轴销上还设有扭簧使孔盖间歇遮挡漏渣孔，在漏渣孔的下方还设有用于存储渣滓的拦截网箱(5)，污水管(1)内还设有与拦截网箱(5)配合使用的振动机构，振动机构用于间歇震荡拦截网箱(5)夯实渣滓。
2.根据权利要求1所述的一种污水管道用除渣装置，其特征在于：所述振动机构包括两相对设在拦截网箱(5)两侧的摇杆组件，每个摇杆组件均包括摇杆(7)、连接杆(18)与转动盘(8)，摇杆(7)一端与安装在污水管(1)内的固定件(9)铰接，摇杆(7)另一端设有拍打板(6)，连接杆(18)一端与摇杆(7)铰接，连接杆(18)另一端铰接设置在转动盘(8)偏心位置，转动盘(8)通过驱动组件驱动转动，转动盘(8)转动带动摇杆(7)间歇拍打拦截网箱(5)。
3.根据权利要求2所述的一种污水管道用除渣装置，其特征在于：所述驱动组件包括拦截网(4)上倾斜段的下方设置的集水槽(17)，集水槽(17)连通有引水管(16)，在引水管(16)出口端设有水能驱动轮(15)，水能驱动轮(15)同轴设置有第一锥齿轮(20)，第一锥齿轮(20)啮合有第二锥齿轮(21)，第二锥齿轮(21)同轴设有两个第三锥齿轮(12)，每个第三锥齿轮(12)均啮合有第四锥齿轮(11)，每个第四锥齿轮(11)与对应的每个摇杆组件的转动盘(8)同轴设置，水能驱动水能驱动轮(15)转动带动同轴设置的第一锥齿轮(20)转动，第一锥齿轮(20)转动带动与其啮合的第二锥齿轮(21)转动，第二锥齿轮(21)转动带动同轴设置的第三锥齿轮(12)转动，第三锥齿轮(12)转动驱动与其啮合的第四锥齿轮(11)转动，第四锥齿轮(11)转动带动同轴设置的转动盘(8)转动，转动盘(8)转动带动摇杆(7)间歇拍打拦截网箱(5)。
4.根据权利要求1-3任意一项所述的一种污水管道用除渣装置，其特征在于：在污水管(1)内壁沿其轴向开有均布多个滑槽，每个滑槽内均设有滑板，滑板上设有升降绳索，升降绳索通过升降组件控制升降。
5.根据权利要求4所述的一种污水管道用除渣装置，其特征在于：所述升降组件包括与盖板(3)板固定安装的滚筒式绳索伸缩装置及多个滑轮，每根升降绳索穿过对应的滑轮与滚筒式绳索伸缩装置连接。
6.根据权利要求5所述的一种污水管道用除渣装置，其特征在于：所述拦截网(4)与拦截网箱(5)均与多块滑板可拆卸安装。
说明书
一种污水管道用除渣装置
技术领域
本实用新型涉及管道除渣技术领域，具体涉及一种污水管道用除渣装置。
背景技术
城市污水处理系统是市政建设的重要组成部分，将城市可供回收利用的污水通过排污管道运输至污水处理厂进行集中处理，但是污水中往往含有大量的生活废渣，在污水处理的第一步就需要将水中的杂质进行过滤处理，由于城市污水水量太大，在处理生活废水中的垃圾时是需要大量的人力物力的，为避免生活污水中混合过多的垃圾，在污水管道中设置一些垃圾拦截网，用于将部分垃圾进行拦截，但是拦截网长时间拦截垃圾会导致垃圾将拦截网堵塞，进而堵塞污水管道，导致污水管道设置的除渣装置不仅达不到除渣的目的还容易堵塞污水管道。
实用新型内容
针对现有技术中所存在的不足，本实用新型提供了一种污水管道用除渣装置，解决了现有技术中污水管道内安装拦截网除渣效果不好且容易堵塞污水管道的问题。
为实现上述目的，本实用新型采用了如下的技术方案：一种污水管道用除渣装置，包括竖直安装的污水管，污水管上端开口，污水管开口端可拆式安装有盖板，污水管上段连通有多个进水管，污水管下端连接有排水管，在污水管内位于进水管出口的下方倾斜安装有拦截网，拦截网贴合污水管内壁固定安装，拦截网的下倾斜段开有漏渣孔，漏渣孔上设有孔盖，孔盖通过轴销与拦截网活动设置，在轴销上还设有扭簧使孔盖间歇遮挡漏渣孔，在漏渣孔的下方还设有用于存储渣滓的拦截网箱，污水管内还设有与拦截网箱配合使用的振动机构，振动机构用于间歇震荡拦截网箱夯实渣滓。
相比于现有技术，本实用新型具有如下有益效果：
1、将倾斜安装的拦截网安装在进水管出口的下方，随污水从进水管流入污水管的垃圾就会被拦截网拦截在污水管内，通过拦截网的污水就会从排水管流入污水处理系统中，减轻了污水处理中初级处理垃圾的工作强度。
2、倾斜设置的拦截网能将随污水进入污水管的垃圾集中在拦截网下倾斜段，在拦截网下倾斜段设有漏渣孔，堆积的垃圾在达到一定重量之后会在开合的孔盖的作用下进入漏渣孔下方设置的拦截网箱进行集中收集，除渣时只需要将拦截网箱取出清空，就能将大部分的垃圾进行拦截。
3、本实用新型的拦截网倾斜设置能避免水平设置时垃圾将其完全堵塞导致污水管堵塞的问题。
4、由于孔盖是开合设置的，垃圾达到一定重量之后进入拦截网箱内始终是从拦截网箱的同一位置开始堆积，采用振动组件能将垃圾分散夯实，增加拦截网箱的盛装空间，减少清理拦截网箱的次数，减轻操作者的劳动强度，提高工作效率。
