申请日2018.04.27
公开(公告)日2018.12.21
IPC分类号C02F5/00
摘要
本实用新型公开了一种循环水处理用缓蚀阻垢剂投加装置，包括投加机,所述投加机的左侧壁底端固定安装有入水管，所述入水管的上端固定连接有流速计，所述投加机的右侧壁底端固定安装有排水管，所述投加机的顶端一侧固定安装有添加口，所述投加机的顶端，且添加口的一侧固定安装有PLC控制器，所述投加机的内部顶端设有储存室，所述储存室的底端开口处固定连接有排料口，所述排料口的底端固定连接有支撑板，且支撑板与投加机的内侧壁之间固定连接，所述支撑板的底端安装有导向管。通过步进电机带动圆形翻板翻转，使导向管打开方便添加剂的投放，操作方便，省时省力，有利于广泛的推广与普及。
权利要求书

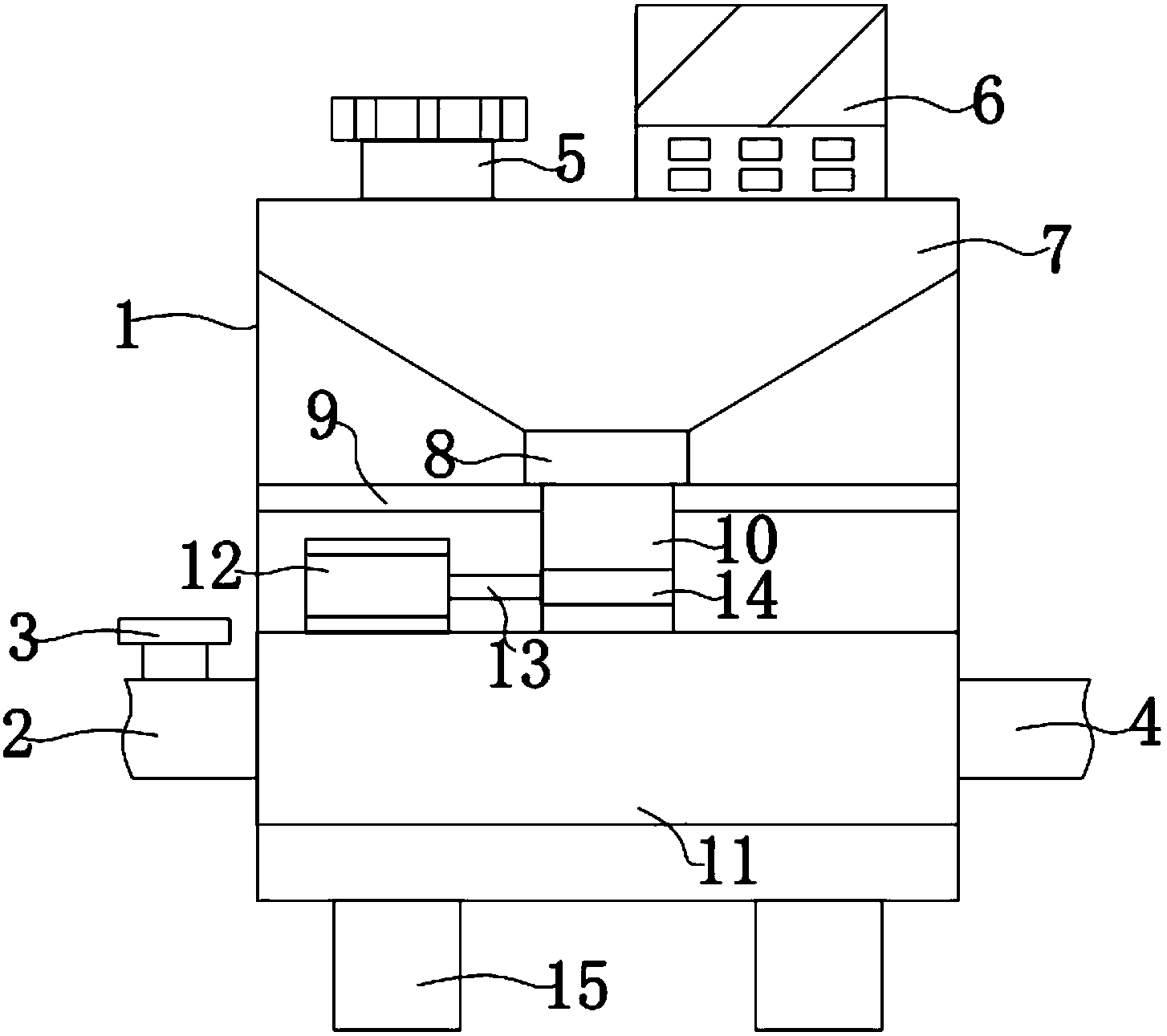

1.一种循环水处理用缓蚀阻垢剂投加装置，包括投加机(1),其特征在于：所述投加机(1)的左侧壁底端固定安装有入水管(2)，所述入水管(2)的上端固定连接有流速计(3)，所述投加机(1)的右侧壁底端固定安装有排水管(4)，所述投加机(1)的顶端一侧固定安装有添加口(5)，所述投加机(1)的顶端，且添加口(5)的一侧固定安装有PLC控制器(6)，所述投加机(1)的内部顶端设有储存室(7)，所述储存室(7)的底端开口处固定连接有排料口(8)，所述排料口(8)的底端固定连接有支撑板(9)，且支撑板(9)与投加机(1)的内侧壁之间固定连接，所述支撑板(9)的底端安装有导向管(10)，且导向管(10)贯穿支撑板(9)延伸至排料口(8)的底端开口处固定连接，所述导向管(10)的底端固定连接有污水连通管(11)，所述污水连通管(11)的顶端一侧固定安装有步进电机(12)，所述步进电机(12)的右侧输出端固定连接有联动轴(13)，所述导向管(10)的内部安装有圆形翻板(14)，且联动轴(13)的一端贯穿导向管(10)与圆形翻板(14)的一端之间固定连接。
2.根据权利要求1所述的一种循环水处理用缓蚀阻垢剂投加装置，其特征在于：所述投加机(1)的底端各角处固定连接有支撑腿(15)，且支撑腿(15)的底端固定连接有防滑橡胶垫。
3.根据权利要求1所述的一种循环水处理用缓蚀阻垢剂投加装置，其特征在于：所述投加机(1)的正面前端镶嵌安装有观测镜(16)，且观测镜(16)为透明玻璃材质。
4.根据权利要求3所述的一种循环水处理用缓蚀阻垢剂投加装置，其特征在于：所述储存室(7)为漏斗形结构。
5.根据权利要求1所述的一种循环水处理用缓蚀阻垢剂投加装置，其特征在于：所述圆形翻板(14)的直径与导向管(10)内侧壁之间的直径相等。
6.根据权利要求1所述的一种循环水处理用缓蚀阻垢剂投加装置，其特征在于：所述污水连通管(11)的左侧与入水管(2)的一端连通，且污水连通管(11)的右侧与排水管(4)的一端连通。
说明书
一种循环水处理用缓蚀阻垢剂投加装置
技术领域
本实用新型属于循环水处理用缓蚀阻垢剂投加装置技术领域，具体涉及一种循环水处理用缓蚀阻垢剂投加装置。
背景技术
水处理设备就是通过物理、化学、生物的手段，去除水中一些对生产、生活不需要的有害物质的过程。是为了适用于特定的用途而对水进行的沉降、过滤、混凝、絮凝，以及缓蚀、阻垢等水质调理的过程。由于社会生产、生活与水密切相关。因此，水处理领域涉及的应用范围十分广泛，构成了一个庞大的产业应用。
为了阻止处理设备结垢，提高水处理设备的使用寿命，使其循环水不易造成设备结垢和腐蚀，节省成本和消耗，因此需要一种循环水处理用缓蚀阻垢剂投加装置。
实用新型内容
本实用新型的目的在于提供一种循环水处理用缓蚀阻垢剂投加装置，以解决上述背景技术中提出的问题。
为实现上述目的，本实用新型提供如下技术方案：一种循环水处理用缓蚀阻垢剂投加装置，包括投加机,所述投加机的左侧壁底端固定安装有入水管，所述入水管的上端固定连接有流速计，所述投加机的右侧壁底端固定安装有排水管，所述投加机的顶端一侧固定安装有添加口，所述投加机的顶端，且添加口的一侧固定安装有PLC控制器，所述投加机的内部顶端设有储存室，所述储存室的底端开口处固定连接有排料口，所述排料口的底端固定连接有支撑板，且支撑板与投加机的内侧壁之间固定连接，所述支撑板的底端安装有导向管，且导向管贯穿支撑板延伸至排料口的底端开口处固定连接，所述导向管的底端固定连接有污水连通管，所述污水连通管的顶端一侧固定安装有步进电机，所述步进电机的右侧输出端固定连接有联动轴，所述导向管的内部安装有圆形翻板，且联动轴的一端贯穿导向管与圆形翻板的一端之间固定连接。
优选的，所述投加机的底端各角处固定连接有支撑腿，且支撑腿的底端固定连接有防滑橡胶垫。
优选的，所述投加机的正面前端镶嵌安装有观测镜，且观测镜为透明玻璃材质。
优选的，所述储存室为漏斗形结构。
优选的，所述圆形翻板的直径与导向管内侧壁之间的直径相等。
优选的，所述污水连通管的左侧与入水管的一端连通，且污水连通管的右侧与排水管的一端连通。
本实用新型的技术效果和优点：该循环水处理用缓蚀阻垢剂投加装置，通过步进电机带动圆形翻板翻转，使导向管打开方便添加剂的投放，操作方便，省时省力，有利于广泛的推广与普及。
