申请日2018.04.27
公开(公告)日2018.12.21
IPC分类号B01D29/35; B01D29/64
摘要
本实用新型公开了一种用于污水处理的防堵塞过滤装置，筒体内部一侧设有过滤筒，筒体下部一侧设有锥斗，过滤筒上部一侧设有连接罩，连接罩上部一侧设有短接管Ⅰ;进水管外部一侧设有若干连杆Ⅰ，连杆Ⅰ一端设有刮板;连接罩外部一侧设有皮带轮Ⅱ，筒体上端外部设有溢流槽，溢流槽一侧设有出水管;电机座下部一侧设有减速机，减速机输出轴一端设有皮带轮Ⅰ;过滤筒下部一侧设有排污管，排污管外部一侧设有短接Ⅱ，短接Ⅱ固定安装在锥斗下口;短接Ⅱ下部一侧设有卸灰阀Ⅰ。本实用新型将过滤筒设置为旋转式，利用刮板对过滤筒内壁进行刮壁，避免了污泥在过滤筒内壁粘接，避免了停机清理过滤筒，保证了企业的正常生产，降低了企业的清理成本。
权利要求书
1.一种用于污水处理的防堵塞过滤装置，包括筒体、锥斗、卸灰阀Ⅰ、支腿、电机、进水管、出水管、溢流槽、连杆Ⅰ、刮板，其特征在于所述筒体内部一侧设有过滤筒，过滤筒上部为圆柱筒下部为锥斗状，所述筒体下部一侧设有锥斗，锥斗与过滤筒同心布置，所述锥斗下部一侧设有若干支腿;所述过滤筒上部一侧设有连接罩，连接罩下端为喇叭口状;所述连接罩上部一侧设有短接管Ⅰ，短接管Ⅰ通过轴承与盖板活动连接，短接管Ⅰ内设有进水管，进水管通过轴承与短接管Ⅰ内壁活动连接，且进水管插入过滤筒内部;所述进水管外部一侧设有若干连杆Ⅰ，所述连杆Ⅰ一端设有刮板，刮板与过滤筒内壁贴合;所述连接罩外部一侧设有皮带轮Ⅱ，皮带轮Ⅱ位于盖板上部，所述筒体上端外部设有溢流槽，溢流槽截面为L形且溢流槽外圈的垂直高度高于筒体的垂直高度，所述溢流槽一侧设有出水管;所述溢流槽外部一侧设有电机座，所述电机座下部一侧设有减速机，所述减速机下部一侧设有电机，减速机输出轴一端设有皮带轮Ⅰ，皮带轮Ⅰ和皮带轮Ⅱ通过皮带连接;所述过滤筒下部一侧设有排污管，所述排污管外部一侧设有短接Ⅱ，排污管通过轴承与短接Ⅱ内壁活动连接，所述短接Ⅱ固定安装在锥斗下口;所述短接Ⅱ下部一侧设有卸灰阀Ⅰ。
2.根据权利要求1所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述卸灰阀Ⅰ下部一侧设有卸灰阀Ⅱ，且卸灰阀Ⅰ和卸灰阀Ⅱ均为星型卸灰阀。
3.根据权利要求1所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述筒体上部一侧设有过滤网，过滤网下端与筒体固定连接，上端与盖板固定连接。
4.根据权利要求3所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述过滤网的滤孔直径小于过滤筒的滤孔直径。
5.根据权利要求1所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述连杆Ⅰ一端设有弹簧Ⅰ，弹簧Ⅰ一端与连杆Ⅰ固定连接，另一端与刮板固定连接，所述弹簧Ⅰ外部一侧设有套筒Ⅰ。
6.根据权利要求1所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述筒体内壁上设有若干连杆Ⅱ，所述连杆Ⅱ一端设有刮板，刮板与过滤筒外壁贴合;所述过滤筒下部一侧设有连杆Ⅲ，所述连杆Ⅲ一端设有刮板，刮板与锥斗内壁贴合。
7.根据权利要求6所述的一种用于污水处理的防堵塞过滤装置，其特征在于所述连杆Ⅱ一侧设有弹簧Ⅱ，弹簧Ⅱ一端与连杆Ⅱ固定连接，另一端与刮板固定连接，所述弹簧Ⅱ外部一侧设有套筒Ⅱ;所述连杆Ⅲ一侧设有弹簧Ⅲ，弹簧Ⅲ一端与连杆Ⅲ固定连接，另一端与刮板固定连接，所述弹簧Ⅲ外部一侧设有套筒Ⅲ。
说明书
一种用于污水处理的防堵塞过滤装置
技术领域
本实用新型属于环保设备技术领域，特别涉及一种用于污水处理的防堵塞过滤装置。
背景技术
污水过滤装置是用于对污水进行过滤处理的设备，污水过滤装置可以将污水中的水和其他杂物相分离;现有的污水过滤装置使用一段时间后，需要对滤网进行清洗，以保证污水过滤的效果和效率，而频繁的清理不仅会造成污水处理效率的降低，停机还会影响企业的正常生产，而且增加了企业清理的成本。
发明内容
本实用新型的目的是克服现有技术中不足，提供一种用于污水处理的防堵塞过滤装置，将过滤筒设置为旋转式，利用刮板对过滤筒内壁进行刮壁，避免了污泥在过滤筒内壁粘接，避免了停机清理过滤筒，保证了企业的正常生产，降低了企业的清理成本。
为了实现上述目的，本实用新型采用的技术方案是：

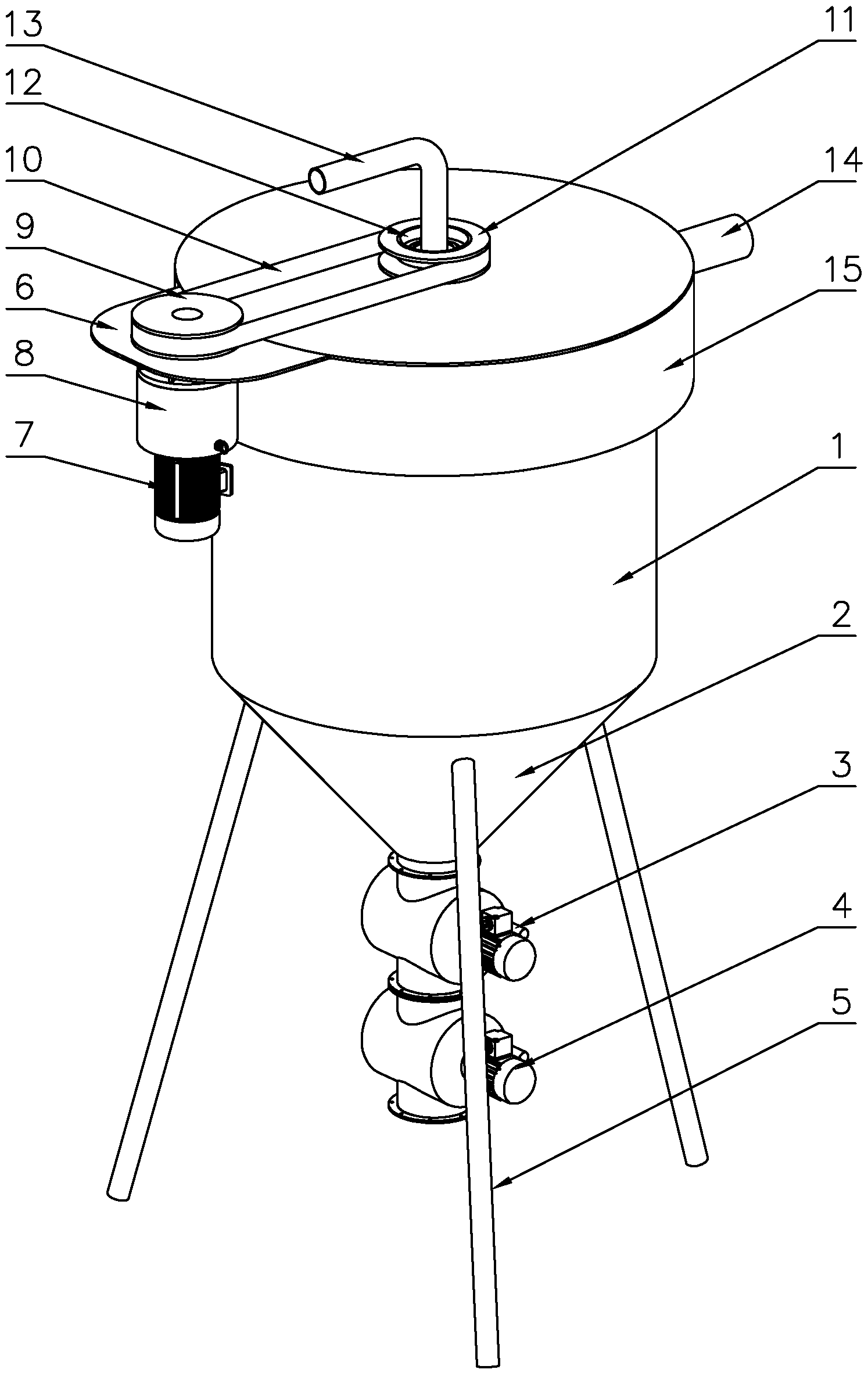

一种用于污水处理的防堵塞过滤装置，包括筒体、锥斗、卸灰阀Ⅰ、支腿、电机、进水管、出水管、溢流槽、连杆Ⅰ、刮板，所述筒体内部一侧设有过滤筒，过滤筒上部为圆柱筒下部为锥斗状，所述筒体下部一侧设有锥斗，锥斗与过滤筒同心布置，所述锥斗下部一侧设有若干支腿，用于支撑污水过滤装置;所述过滤筒上部一侧设有连接罩，连接罩下端为喇叭口状;所述连接罩上部一侧设有短接管Ⅰ，短接管Ⅰ通过轴承与盖板活动连接，短接管Ⅰ内设有进水管，进水管通过轴承与短接管Ⅰ内壁活动连接，且进水管插入过滤筒内部;所述进水管外部一侧设有若干连杆Ⅰ，所述连杆Ⅰ一端设有刮板，刮板与过滤筒内壁贴合;所述连接罩外部一侧设有皮带轮Ⅱ，皮带轮Ⅱ位于盖板上部，所述筒体上端外部设有溢流槽，溢流槽截面为L形且溢流槽外圈的垂直高度高于筒体的垂直高度，所述溢流槽一侧设有出水管，过滤后的污水通过出水管排出;所述溢流槽外部一侧设有电机座，所述电机座下部一侧设有减速机，所述减速机下部一侧设有电机，减速机输出轴一端设有皮带轮Ⅰ，皮带轮Ⅰ和皮带轮Ⅱ通过皮带连接，电机通过减速机带动皮带轮Ⅰ转动，皮带轮Ⅰ通过皮带带动皮带轮Ⅱ上的连接罩转动，从而带动过滤筒转动，刮板对过滤筒内壁进行刮泥，避免了污泥在过滤筒内壁粘接，避免了停机清理过滤筒，保证了企业的正常生产，降低了企业的清理成本;所述过滤筒下部一侧设有排污管，所述排污管外部一侧设有短接Ⅱ，排污管通过轴承与短接Ⅱ内壁活动连接，所述短接Ⅱ固定安装在锥斗下口;所述短接Ⅱ下部一侧设有卸灰阀Ⅰ。
优选的，所述卸灰阀Ⅰ下部一侧设有卸灰阀Ⅱ，且卸灰阀Ⅰ和卸灰阀Ⅱ均为星型卸灰阀，排污时，关闭卸灰阀Ⅰ打开卸灰阀Ⅱ，避免了污水随污泥一同排出造成二次污染，星型卸灰阀保证了排污的连续性。
优选的，所述筒体上部一侧设有过滤网，过滤网下端与筒体固定连接，上端与盖板固定连接，过滤网对污水中的杂质进行二次过滤，保证了污水过滤的效果。
优选的，所述过滤网的滤孔直径小于过滤筒的滤孔直径，过滤网对污水中的细微颗粒进行进一步的过滤，增强了污水的过滤效果。
优选的，所述连杆Ⅰ一端设有弹簧Ⅰ，弹簧Ⅰ一端与连杆Ⅰ固定连接，另一端与刮板固定连接，所述弹簧Ⅰ外部一侧设有套筒Ⅰ，弹簧Ⅰ保证了刮板始终与过滤筒内壁贴合，从而保证了刮板的刮壁效果。
优选的，所述筒体内壁上设有若干连杆Ⅱ，所述连杆Ⅱ一端设有刮板，刮板与过滤筒外壁贴合，连杆Ⅱ一端的刮板对过滤筒外壁进行刮壁，避免了污泥在过滤筒外壁粘结，从而避免了过滤筒的停机清洗;所述过滤筒下部一侧设有连杆Ⅲ，所述连杆Ⅲ一端设有刮板，刮板与锥斗内壁贴合，连杆Ⅲ一端的刮板对锥斗进行刮壁，对落入锥斗内壁的污泥进行实时清理，避免了污泥在锥斗内壁粘结。
优选的，所述连杆Ⅱ一侧设有弹簧Ⅱ，弹簧Ⅱ一端与连杆Ⅱ固定连接，另一端与刮板固定连接，所述弹簧Ⅱ外部一侧设有套筒Ⅱ，弹簧Ⅱ保证了刮板始终与过滤筒外壁贴合;所述连杆Ⅲ一侧设有弹簧Ⅲ，弹簧Ⅲ一端与连杆Ⅲ固定连接，另一端与刮板固定连接，所述弹簧Ⅲ外部一侧设有套筒Ⅲ，弹簧Ⅲ保证了刮板始终与锥斗内壁贴合，从而保证了刮板的刮泥效果。
本实用新型与现有技术相比较有益效果表现在：
1)将过滤筒设置为旋转式，利用刮板对过滤筒内壁进行刮壁，避免了污泥在过滤筒内壁粘接，避免了停机清理过滤筒，保证了企业的正常生产，降低了企业的清理成本;
2)卸灰阀Ⅰ下部一侧设有卸灰阀Ⅱ，且卸灰阀Ⅰ和卸灰阀Ⅱ均为星型卸灰阀，排污时，关闭卸灰阀Ⅰ打开卸灰阀Ⅱ，避免了污水随污泥一同排出造成二次污染，星型卸灰阀保证了排污的连续性;
3)筒体上部一侧设有过滤网，过滤网下端与筒体固定连接，上端与盖板固定连接，过滤网对污水中的杂质进行二次过滤，保证了污水过滤的效果;
4)过滤网的滤孔直径小于过滤筒的滤孔直径，过滤网对污水中的细微颗粒进行进一步的过滤，增强了污水的过滤效果;
5)连杆Ⅰ一端设有弹簧Ⅰ，弹簧Ⅰ一端与连杆Ⅰ固定连接，另一端与刮板固定连接，弹簧Ⅰ外部一侧设有套筒Ⅰ，弹簧Ⅰ保证了刮板始终与过滤筒内壁贴合，从而保证了刮板的刮壁效果;
6)筒体内壁上设有若干连杆Ⅱ，连杆Ⅱ一端设有刮板，刮板与过滤筒外壁贴合，连杆Ⅱ一端的刮板对过滤筒外壁进行刮壁，避免了污泥在过滤筒外壁粘结，从而避免了过滤筒的停机清洗;过滤筒下部一侧设有连杆Ⅲ，连杆Ⅲ一端设有刮板，刮板与锥斗内壁贴合，连杆Ⅲ一端的刮板对锥斗进行刮壁，对落入锥斗内壁的污泥进行实时清理，避免了污泥在锥斗内壁粘结;
7)连杆Ⅱ一侧设有弹簧Ⅱ，弹簧Ⅱ一端与连杆Ⅱ固定连接，另一端与刮板固定连接，弹簧Ⅱ外部一侧设有套筒Ⅱ，弹簧Ⅱ保证了刮板始终与过滤筒外壁贴合;连杆Ⅲ一侧设有弹簧Ⅲ，弹簧Ⅲ一端与连杆Ⅲ固定连接，另一端与刮板固定连接，弹簧Ⅲ外部一侧设有套筒Ⅲ，弹簧Ⅲ保证了刮板始终与锥斗内壁贴合，从而保证了刮板的刮泥效果。
