申请日2018.04.26
公开(公告)日2018.07.20
IPC分类号C02F1/48
摘要
本发明涉及水处理领域，公开了一种基于永磁除铁和磁化的水处理系统，其包括相连通的永磁除铁过滤器和永磁极化装置，永磁除铁过滤器前的进水管道与永磁极化装置后的出水管道之间并联有旁通管路，永磁极化装置包括立式腔体、拉杆和导流板;立式腔体的轴向间隔设有多层隔板，隔板的外周与立式腔体的内壁密封;每层隔板的上下两侧均固定设有永磁极化组件，永磁极化组件包括多层间隙设置的永磁环，隔板上设有与永磁环的环形腔连通的连通孔;拉杆从下至上依次穿过环形腔和连通孔;导流板分别连接在拉杆的底端、顶端和相邻两层隔板之间的拉杆上;导流板与立式腔体之间留有流通间隙。本发明能够去除铁的腐蚀产物及水垢，同时方便维修和反冲洗。
权利要求书

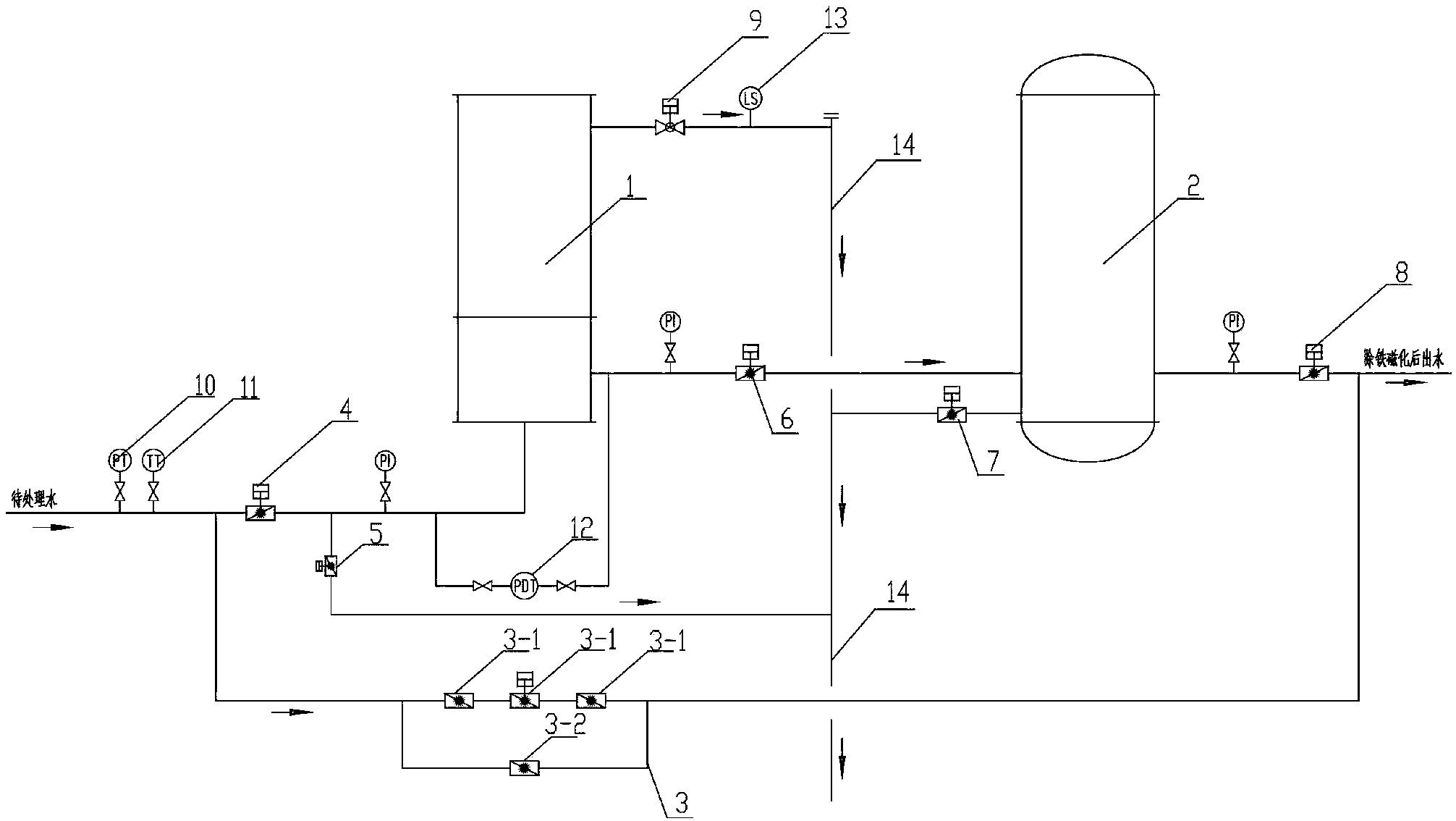

1.一种基于永磁除铁和磁化的水处理系统，其特征在于，包括永磁除铁过滤器和永磁极化装置，所述永磁除铁过滤器和永磁极化装置通过连通管道连接，所述连通管道上设有开关阀，所述永磁除铁过滤器的进口端连接有进水管道，所述永磁极化装置的出口端连接有出水管道，且所述进水管道与所述出水管道之间并联有旁通管路;
所述永磁除铁过滤器包括筒体和设于所述筒体内的永磁除铁组件;所述永磁极化装置包括立式腔体、拉杆和导流板;所述立式腔体的底部设有进水口，上部设有出水口;所述立式腔体的轴向间隔设有多层隔板，所述隔板的外周与所述立式腔体的内壁密封;每层所述隔板的上下两侧均固定设有永磁极化组件，所述永磁极化组件包括多层间隙设置的永磁环，所述隔板上设有与所述永磁环的环形腔连通的连通孔;所述拉杆从下至上依次穿过所述永磁环的环形腔和所述隔板的连通孔;所述导流板分别连接在所述拉杆的底端、顶端和相邻两层所述隔板之间的所述拉杆上;所述导流板与所述立式腔体的内壁之间留有流通间隙。
2.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述导流板的下表面设有一圈挡板，所述挡板从上向下且从内向外朝向所述流通间隙倾斜，所述挡板的底面周向构造有一圈分流槽口。
3.根据权利要求2所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述分流槽口均布在所述挡板的底面周向，所述分流槽口呈锯齿状，每个所述分流槽口的大小以及形状相同。
4.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，每相邻层的永磁环之间形成极化尖峰磁场。
5.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述旁通管路上设有手动阀以及与所述手动阀并联的自动阀，所述进水管道位于与所述旁通管路连接处的内侧设有进水电动阀，所述出水管道位于与所述旁通管路连接处的内侧设有出水电动阀。
6.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述进水管道位于与所述旁通管路连接处的外侧设有压力变送器和温度变送器，所述进水管道与所述连通管道之间连接有压差检测回路，所述压差检测回路上设有压差变送器。
7.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，还包括排污母管，所述进水管道连接有连接到所述排污母管的第一排污支管，所述第一排污支管上设有第一排污阀，所述立式腔体的底部连接有连接到所述排污母管的第二排污支管，所述第二排污支管上设有第二排污阀，所述筒体的顶部连接有连接到所述排污母管的排气管道，所述排气管道上设有排气阀和液位开关。
8.根据权利要求1所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述永磁除铁组件包括多个套管、多个磁棒，固定板和提升组件，所述套管的上端由所述固定板固定，所述套管的下端由筒体的底板固定;所述提升组件包括提升板、轴承、丝杠和电机，所述磁棒固定在所述提升板的下方，所述电机与所述丝杠连接，所述轴承的内圈设有内螺纹，所述轴承与所述丝杠螺纹连接，所述提升板与所述轴承的外圈固定连接;所述磁棒的设置位置与所述套管的设置位置一一对应。
9.根据权利要求1-8任一项所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述永磁极化装置内还包括集水排水管，所述集水排水管水平设于位于所述拉杆上方的所述立式腔体内，所述出水口设于所述集水排水管的外端且与所述出水管道连接;所述进水口与所述连通管道连接。
10.根据权利要求9所述的基于永磁除铁和磁化的水处理系统，其特征在于，所述旁通管路连接至循环水系统。
说明书
一种基于永磁除铁和磁化的水处理系统
技术领域
本发明涉及水处理技术领域，特别是涉及一种基于永磁除铁和磁化的水处理系统。
背景技术
磁处理技术是一个非常有前景的技术，由于这种技术不会给水环境带来额外的污染，因而正被广泛应用于水处理中。一般认为水系统进行磁处理主要是加快了溶液内部的结晶作用，从而使盐类在受热面上的直接结晶和坚硬沉积大大减少，起到防垢的作用。研究表明，磁场的阻垢效果同磁场强度、溶液过饱和度、流速及溶液中各种离子等均有密切的关系。另外，还有一种说法认为磁处理改变了水本身的结构，从而改变了一些性状。在很多工业生产过程中，各种盐类在热工设备、管道等其他设备壁上沉积，导致其工作效率的剧烈下降、燃料的超量消耗和频繁的停机清洗。
水的磁化作用是盐类的结晶成分发生变化的根本原因。微粒子极性增强，凝聚力减弱，使水中原有的较长的缔合分子链被截断为较短的缔合分子链和带电离子的变形，破坏了离子间的静电吸引力，改变了结晶条件，形成分散的稳定小晶体。
目前一般的水处理中，永磁除铁与永磁磁化单一存在，使得水中的铁的腐蚀产物经常吸附在永磁极化装置中，使永磁极化装置不能充分发挥作用，造成磁化除垢阻垢效果差。
发明内容
(一)要解决的技术问题
本发明旨在至少解决现有技术或相关技术中存在的技术问题之一。
本发明的目的是提供一种基于永磁除铁和磁化的水处理系统，采用永磁除铁与永磁磁化相结合，处理水中的铁的腐蚀产物并使水磁化，从而具有较好的除垢阻垢效果。
(二)技术方案
为了解决上述技术问题，本发明提供一种基于永磁除铁和磁化的水处理系统，其包括永磁除铁过滤器和永磁极化装置，所述永磁除铁过滤器和永磁极化装置通过连通管道连接，所述连通管道上设有开关阀，所述永磁除铁过滤器的进口端连接有进水管道，所述永磁极化装置的出口端连接有出水管道，且所述进水管道与所述出水管道之间并联有旁通管路;
所述永磁除铁过滤器包括筒体和设于所述筒体内的永磁除铁组件;所述永磁极化装置包括立式腔体、拉杆和导流板;所述立式腔体的底部设有进水口，上部设有出水口;所述立式腔体的轴向间隔设有多层隔板，所述隔板的外周与所述立式腔体的内壁密封;每层所述隔板的上下两侧均固定设有永磁极化组件，所述永磁极化组件包括多层间隙设置的永磁环，所述隔板上设有与所述永磁环的环形腔连通的连通孔;所述拉杆从下至上依次穿过所述永磁环的环形腔和所述隔板的连通孔;所述导流板分别连接在所述拉杆的底端、顶端和相邻两层所述隔板之间的所述拉杆上;所述导流板与所述立式腔体的内壁之间留有流通间隙。
进一步地，所述导流板的下表面设有一圈挡板，所述挡板从上向下且从内向外朝向所述流通间隙倾斜，所述挡板的底面周向构造有一圈分流槽口。
进一步地，所述分流槽口均布在所述挡板的底面周向，所述分流槽口呈锯齿状，每个所述分流槽口的大小以及形状相同。
进一步地，每相邻层的永磁环之间形成极化尖峰磁场。
进一步地，所述旁通管路上设有手动阀以及与所述手动阀并联的自动阀，所述进水管道位于与所述旁通管路连接处的内侧设有进水电动阀，所述出水管道位于与所述旁通管路连接处的内侧设有出水电动阀。
进一步地，所述进水管道位于与所述旁通管路连接处的外侧设有压力变送器和温度变送器，所述进水管道与所述连通管道之间连接有压差检测回路，所述压差检测回路上设有压差变送器。
进一步地，还包括排污母管，所述进水管道连接有连接到所述排污母管的第一排污支管，所述第一排污支管上设有第一排污阀，所述立式腔体的底部连接有连接到所述排污母管的第二排污支管，所述第二排污支管上设有第二排污阀，所述筒体的顶部连接有连接到所述排污母管的排气管道，所述排气管道上设有排气阀和液位开关。
进一步地，所述永磁除铁组件包括多个套管、多个磁棒，固定板和提升组件，所述套管的上端由所述固定板固定，所述套管的下端由筒体的底板固定;所述提升组件包括提升板、轴承、丝杠和电机，所述磁棒固定在所述提升板的下方，所述电机与所述丝杠连接，所述轴承的内圈设有内螺纹，所述轴承与所述丝杠螺纹连接，所述提升板与所述轴承的外圈固定连接;所述磁棒的设置位置与所述套管的设置位置一一对应。
进一步地，所述永磁极化装置内还包括集水排水管，所述集水排水管水平设于位于所述拉杆上方的所述立式腔体内，所述出水口设于所述集水排水管的外端且与所述出水管道连接;所述进水口与所述连通管道连接。
进一步地，所述旁通管路连接至循环水系统。
(三)有益效果
与现有技术相比，本发明具有以下优点：
本发明提供的一种基于永磁除铁和磁化的水处理系统，采用永磁除铁过滤器和永磁极化装置相连通，所述永磁除铁过滤器用于去除铁的腐蚀产物，除铁后的待处理水由连通管道进入永磁极化装置进行极化处理;所述永磁极化装置包括立式腔体、拉杆和导流板;所述立式腔体的底部设有进水口，上部设有出水口;所述立式腔体的轴向间隔设有多层隔板，所述隔板的外周与所述立式腔体的内壁密封;每层所述隔板的上下两侧均固定设有永磁极化组件，通过隔板将永磁极化组件分隔为多级磁化区域，所述永磁极化组件包括多层间隙设置的永磁环，所述隔板上设有与所述永磁环的环形腔连通的连通孔;所述拉杆从下至上依次穿过所述永磁环的环形腔和所述隔板的连通孔;所述导流板分别连接在所述拉杆的底端、顶端和相邻两层所述隔板之间的所述拉杆上;所述导流板与所述立式腔体的内壁之间留有流通间隙。经过除铁后的待处理水从立式腔体的进水口注入，并顺着流通间隙进入磁化区域不断与磁场交叉，进行一级极化，经过一级极化的待处理水从环形腔流经隔板的连通孔再次进入磁化区域不断与磁场交叉，进行二级极化，依次类推，待处理水不断反复的流经磁化区域，逐级被极化，极化后的水通过流通间隙上流，最终到达上部并不断从出水口流出，产生极化水，此过程能够提高水垢的溶解度，简单可靠地将水垢去除。采用本发明的装置能够方便快捷地将铁的腐蚀产物及水垢同时去除，处理效率高，对水体没有任何污染。
本发明设置旁通管路能够方便设备检修和反冲洗时，直接从该旁通管路进行出水。
