申请日2018.04.26
公开(公告)日2018.07.20
IPC分类号C02F9/08
摘要
本发明公开了一种工厂污水排放用过滤装置，包括底板，所述底板顶部外壁通过螺栓固定有第一过滤箱，所述第一过滤箱一侧外壁开有第一通孔，且第一通孔内壁通过螺栓固定有活动过滤器，所述活动过滤器的进水口插接有进水管，所述第一过滤箱顶部外壁通过螺栓固定有电机，且电机输出端焊接有竖直放置的传动杆，所述传动杆底端焊接有螺旋叶，所述第一过滤箱一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯，且第一过滤箱顶部内壁通过螺栓固定有多孔水管。本发明能够简单的进行过滤器内过滤网的拆卸和清洗，节省了大量的人力物力，提高了装置的实用性，能够对污水进行循环过滤，提高了装置的循环性。
权利要求书

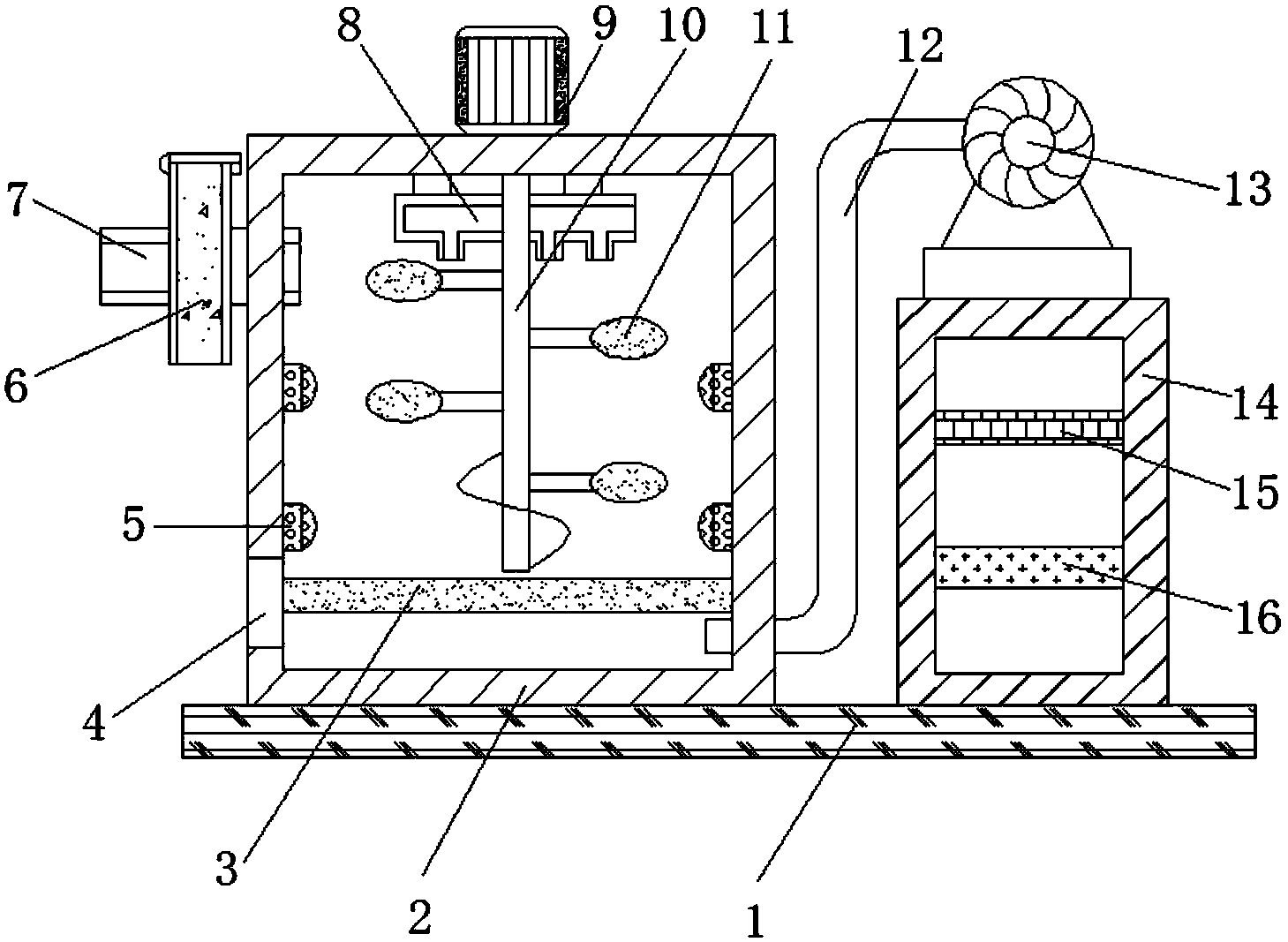

1.一种工厂污水排放用过滤装置，包括底板(1)，其特征在于，所述底板(1)顶部外壁通过螺栓固定有第一过滤箱(2)，所述第一过滤箱(2)一侧外壁开有第一通孔，且第一通孔内壁通过螺栓固定有活动过滤器(6)，所述活动过滤器(6)的进水口插接有进水管(7)，所述第一过滤箱(2)顶部外壁通过螺栓固定有电机(9)，且电机(9)输出端焊接有竖直放置的传动杆(10)，所述传动杆(10)底端焊接有螺旋叶，所述第一过滤箱(2)一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯(5)，且第一过滤箱(2)顶部内壁通过螺栓固定有多孔水管(8)，所述底板(1)顶部外壁通过螺栓固定有第二过滤箱(14)，且第二过滤箱(14)一侧内壁通过螺栓分别固定有第二过滤网(15)和活性炭吸附网(16)，所述底板(1)顶部外壁通过螺栓固定有检验箱(21)，且检验箱(21)底部内壁通过螺栓固定有微生物检测仪(23)，所述检验箱(21)一侧外壁插接有出水管，且出水管一侧内壁通过螺栓固定有电动阀门(22)，所述第一过滤箱(2)一侧外壁通过螺栓固定有控制器(24)，所述第一过滤箱(2)一侧外壁开有杂物处理口(4)。
2.根据权利要求1所述的一种工厂污水排放用过滤装置，其特征在于，所述传动杆(10)一侧外壁焊接有水平放置的搅拌叶(11)，且搅拌叶(11)成环形等距离分布在传动杆(10)外壁上。
3.根据权利要求1所述的一种工厂污水排放用过滤装置，其特征在于，所述第一过滤箱(2)一侧内壁底部通过螺栓固定有第一过滤网(3)，且第一过滤网(3)内填充有火山石颗粒。
4.根据权利要求1所述的一种工厂污水排放用过滤装置，其特征在于，所述第二过滤箱(14)顶部外壁通过螺栓固定有第一水泵(13)，且第一水泵(13)进水口插接有第一水管(12)，第一水管(12)与第一过滤箱(2)底部外壁相插接，第一水管(12)位于第一过滤箱(2)内部的一端位于第一过滤网(3)下方。
5.根据权利要求1所述的一种工厂污水排放用过滤装置，其特征在于，所述检验箱(21)顶部外壁通过螺栓固定有第二水泵(20)，且第二水泵(20)进水口插接有第三水管(18)，第三水管(18)远离第二水泵(20)的一端位于检验箱(21)内，第二水泵(20)出水口插接有第四水管(19)，第四水管(19)远离第二水泵(20)的一端与多孔水管(8)相插接。
6.根据权利要求5所述的一种工厂污水排放用过滤装置，其特征在于，所述检验箱(21)一侧外壁插接有第二水管(17)，且第二水管(17)远离检验箱(21)的一端与第二过滤箱(14)相插接，第二水管(17)位于第二过滤箱(14)内的一端位于活性炭吸附网(16)下方。
7.根据权利要求1所述的一种工厂污水排放用过滤装置，其特征在于，所述电机(9)、第一水泵(13)、第二水泵(20)、紫外线杀菌灯(5)和电动阀门(22)均通过导线连接有开关，且微生物检测仪(23)信号输出端均通过信号线与控制器(24)的信号输入端相连接。
说明书
一种工厂污水排放用过滤装置
技术领域
本发明涉及污水过滤技术领域，尤其涉及一种工厂污水排放用过滤装置。
背景技术
目前，在现有的加工制造业中，工业废水的排量越来越大，各个企业也对如何处理废水越来越重视，但这些环保设备结构复杂，操作困难，为企业增加了额外的生产成本，有的企业避免增加成本，采取不对废水进行处理，直接排放的做法，对环境造成严重的危害。
目前存在的污水装置都存在一些问题，污水处理装置上的过滤器不能拆卸，清洗麻烦，费时费力，污水过滤次数少，不能进行多次过滤，没有检验合格的设备，不能循环过滤，因此，为了解决上述问题，本新型提出了一种新的污水过滤装置。
发明内容
本发明的目的是为了解决现有技术中存在的缺点，而提出的一种工厂污水排放用过滤装置。
为了实现上述目的，本发明采用了如下技术方案：
一种工厂污水排放用过滤装置，包括底板，所述底板顶部外壁通过螺栓固定有第一过滤箱，所述第一过滤箱一侧外壁开有第一通孔，且第一通孔内壁通过螺栓固定有活动过滤器，所述活动过滤器的进水口插接有进水管，所述第一过滤箱顶部外壁通过螺栓固定有电机，且电机输出端焊接有竖直放置的传动杆，所述传动杆底端焊接有螺旋叶，所述第一过滤箱一侧内壁通过螺栓固定有等距离分布的紫外线杀菌灯，且第一过滤箱顶部内壁通过螺栓固定有多孔水管，所述底板顶部外壁通过螺栓固定有第二过滤箱，且第二过滤箱一侧内壁通过螺栓分别固定有第二过滤网和活性炭吸附网，所述底板顶部外壁通过螺栓固定有检验箱，且检验箱底部内壁通过螺栓固定有微生物检测仪，所述检验箱一侧外壁插接有出水管，且出水管一侧内壁通过螺栓固定有电动阀门，所述第一过滤箱一侧外壁通过螺栓固定有控制器，所述第一过滤箱一侧外壁开有杂物处理口。
优选的，所述传动杆一侧外壁焊接有水平放置的搅拌叶，且搅拌叶成环形等距离分布在传动杆外壁上。
优选的，所述第一过滤箱一侧内壁底部通过螺栓固定有第一过滤网，且第一过滤网内填充有火山石颗粒。
优选的，所述第二过滤箱顶部外壁通过螺栓固定有第一水泵，且第一水泵进水口插接有第一水管，第一水管与第一过滤箱底部外壁相插接，第一水管位于第一过滤箱内部的一端位于第一过滤网下方。
优选的，所述检验箱顶部外壁通过螺栓固定有第二水泵，且第二水泵进水口插接有第三水管，第三水管远离第二水泵的一端位于检验箱内，第二水泵出水口插接有第四水管，第四水管远离第二水泵的一端与多孔水管相插接。
优选的，所述检验箱一侧外壁插接有第二水管，且第二水管远离检验箱的一端与第二过滤箱相插接，第二水管位于第二过滤箱内的一端位于活性炭吸附网下方。
优选的，所述电机、第一水泵、第二水泵、紫外线杀菌灯和电动阀门均通过导线连接有开关，且微生物检测仪信号输出端均通过信号线与控制器的信号输入端相连接。
本发明的有益效果为：
1.通过活动过滤器的设置，使得装置能够简单的进行过滤器内过滤网的拆卸和清洗，节省了大量的人力物力，提高了装置的实用性。
2.通过第一过滤网、第二过滤网和活性炭吸附网的设置，使得装置能够进行多次过滤，提高了装置的过滤能力。
3.通过第二水泵的设置，使得装置能够对污水进行循环过滤，提高了装置的循环性。
4.通过微生物检测仪和紫外线杀菌灯的设置，使得装置能够对污水中的微生物进行杀菌处理并检验，提高了装置的杀菌能力。
